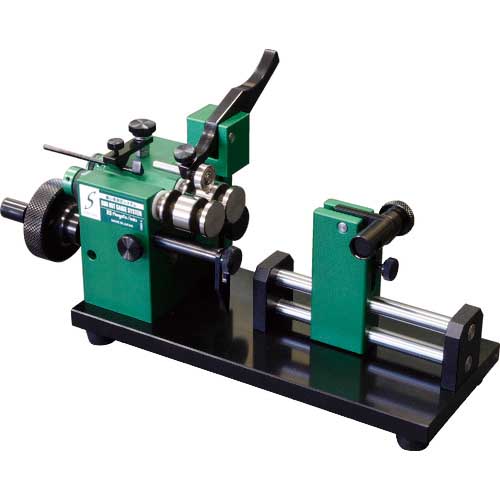

SK 偏心度測定システム ショートベース/スリットローラー/シャフトキャリア ROG-221SS

商品名 | SK 偏心度測定システム ショートベース/スリットローラー/シャフトキャリア ROG-221SS |
---|---|
商品コード | 00580760 |
型式 | ROG-221SS |
トラスコ品番 | 818-3544 |
JANコード | 4975846010734 |
メーカー | 新潟精機 |
販売価格 | ¥210,001(税込) / ¥190,910(税抜) |
在庫数 | 1 |

【特長】●最高精度2μm(φ20mmワーク測定時)を実現し、ハイレベルな精密測定が行えます。
●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルにより滑らかな回転で測定を行います。
●ワーク前後を押えるワークストッパー搭載で、軸方向の円周振れ測定も可能です。
●Z方向の自由な移動が可能で、最適な位置での測定をサポートします。
●測定器の0セッティングを容易にする角度微動付キャリアです。

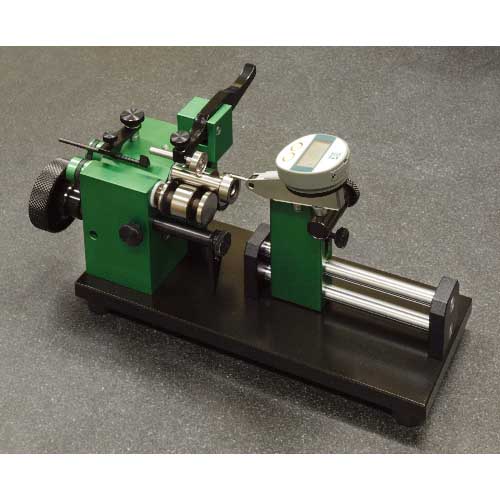

【用途】●お手持ちのインジケータを取り付けて、偏心度測定。
【仕様】●幅(mm):98
●高さ(mm):70
●全長(mm):236
●ベースタイプ:ショートベース
●ローラータイプ:スリットローラー
●キャリアタイプ:シャフトキャリア
【仕様2】●精度:2〜3.5μm以内
●測定可能ワーク条件:外径φ4〜30mm/長さ5〜80mm/円筒形状/基準とする部分がローラーで十分に挟める長さであること
【材質/仕上】●ベース:炭素鋼
●ローラー:工具鋼
【原産国】日本
【注意】●インジケータは付属しておりません。
●ワーク先端部がメインローラ端面から離れると振れが大きくなり、測定誤差の原因となります。
