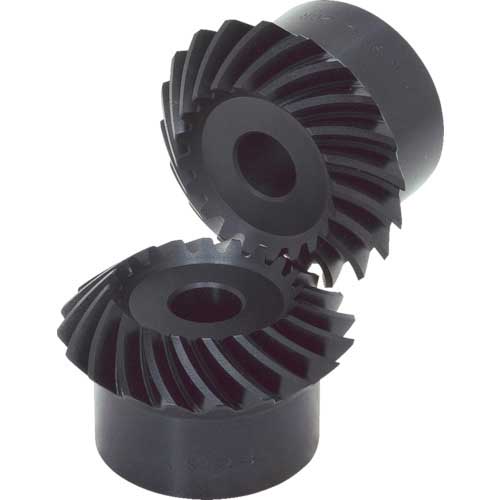

KHK スパイラルマイタ SMS4-30L グリーソン

商品名 | KHK スパイラルマイタ SMS4-30L グリーソン |
---|---|
商品コード | 00628130 |
型式 | SMS4-30L |
トラスコ品番 | 856-6324 |
メーカー | 小原歯車工業 |
販売価格 | ¥15,070(税込) / ¥13,700(税抜) |
在庫数 | 1 |

【特長】●スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。
【用途】●動力伝達用歯車。
【仕様】●モジュール:4
●歯数:30
●基準円直径(mm):φ120
●組立距離(mm):95
●穴径(mm):φ28
●全長(mm):54.28
●歯幅(mm):25
●形状:B3
●ねじれ角:-35
●歯先円直径(mm):φ124.71
●ねじれ方向:L
●ボス径(mm):φ100
●ボス長さ(mm):25
●穴長さ(mm):50
●歯数比:1
●タップ:-
●キー溝:-
●おさえ面径:79.29
●歯面硬度
【仕様2】●歯車精度:JISB1704:1978:4級
●歯形:グリーソン
●圧力角:20°
●熱処理:歯面高周波焼入れ
●表面処理:黒染
●歯面仕上げ:切削
●歯切基準面:穴
●追加工可否:可能
【材質/仕上】●S45C
【原産国】
日本
【注意】●1個の販売でありセット販売ではございません。
