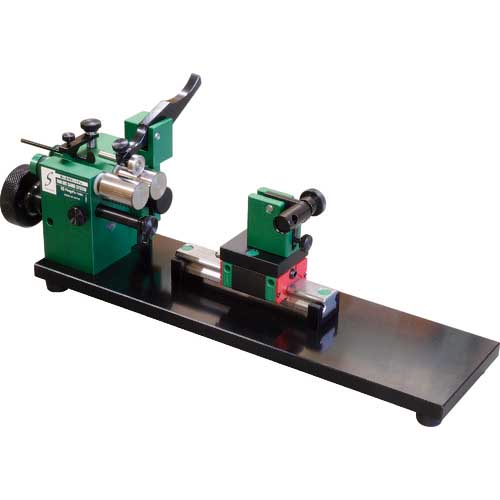

SK 偏心度測定システム 振れ測定 対象ワークΦ4〜Φ30 ロングベース/フラットローラー/リニアキャリア ROG-353LS

【特長】●最高精度2μm(φ20mmワーク測定時)を実現し、ハイレベルな精密測定が行えます。
●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルにより滑らかな回転で測定を行います。
●ワーク前後を押えるワークストッパー搭載で、軸方向の円周振れ測定も可能です。
●お手持ちのマグネットベースを取り付け、複数点の同時測定が可能なロングベースです。
●丸棒などフランジが無いワークに便利なフラットローラーです。
●位置決めの際に滑らかな移動が可能なキャリア付です。
●測定器の0セッティングを容易にする角度微動付キャリアです。
【用途】●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に
【仕様】●幅(mm)：409
●奥行(mm)：105
●高さ(mm)：205
●全長(mm)：409
●精度(mm)：0.002-0.035(2μm=φ20mmワークの当社測定値です。)
●ベースタイプ：ロングベース
●キャリアタイプ：リニアキャリア
●ローラータイプ：フラットローラー
【仕様２】●精度：2〜3.5μm以内
●測定可能ワーク条件：外径φ4〜30mm/長さ5〜80mm/円筒形状/基準とする部分がローラーで十分に挟める長さであること
●測定可能長さ(mm)：5-80
●測定可能形状：円筒状
●ベース：ロングベース
●ローラー：フラットローラー
●キャリア：リニアキャリア
【材質／仕上】●ベース：炭素鋼
●ローラー：工具鋼
【セット内容／付属品】●アルミケース
【原産国】日本
【注意】●インジケータは付属しておりません。
●ワーク先端部がメインローラ端面から離れると振れが大きくなり、測定誤差の原因となります。
