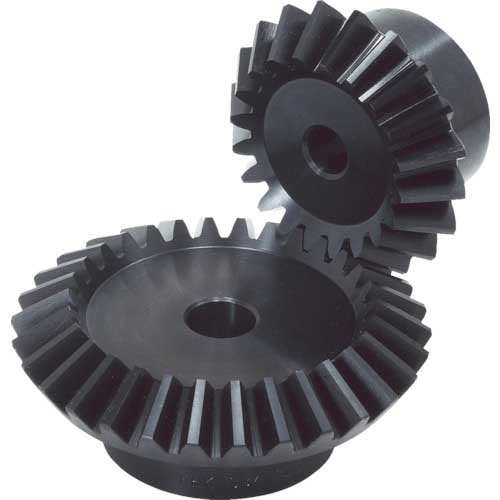

KHK かさ歯車 SB4-2030 グリーソン
| 商品名 | KHK かさ歯車 SB4-2030 グリーソン |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 00626666 |
| 型式 | SB4-2030 |
| トラスコ品番 | 856-6112 |
| メーカー | 小原歯車工業（株） |
| 販売価格 | ¥6,490(税込) / ¥5,900(税抜) |
| 在庫数 | 3 |
【特長】●すぐばかさ歯車の普及品として利用されています。
【用途】●動力伝達用歯車。

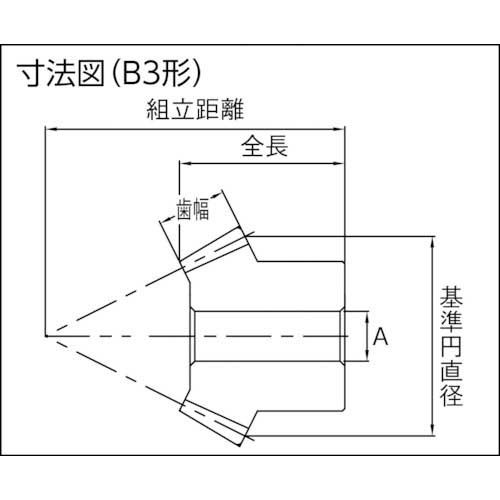

【仕様】●歯数比：1.5
●モジュール：4
●歯数：20
●基準円直径(mm)：φ80
●歯幅(mm)：20
●A(mm)：φ15
●穴径(mm)：φ15
●全長(mm)：48.53
●形状：B3
●歯先円直径(mm)：φ88.32
●組立距離(mm)：90
●ボス径(mm)：φ60
●ボス長さ(mm)：23.33
●穴長さ(mm)：43
●おさえ面径：46.89
【仕様２】●歯車精度：JIS B 1704：1978：3級
●歯形：グリーソン
●圧力角：20°
●熱処理：なし
●歯面硬度：194HB以下
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴(H7)
●追加工可否：可能
【材質／仕上】●機械構造用炭素鋼（S45C）
【原産国】日本
【注意】●１個の販売でありセット販売ではございません。
