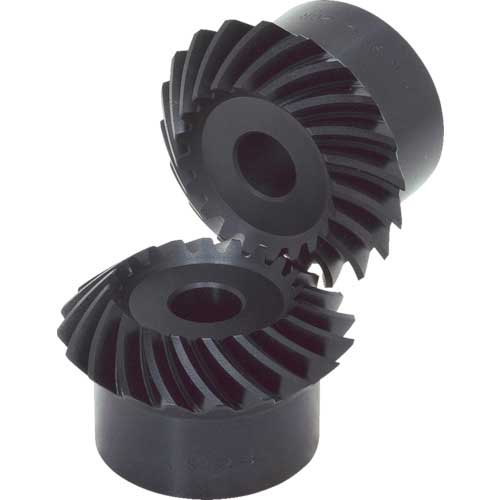

KHK スパイラルマイタ SMS3-30R グリーソン
| 商品名 | KHK スパイラルマイタ SMS3-30R グリーソン |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 00628125 |
| 型式 | SMS3-30R |
| トラスコ品番 | 856-6319 |
| メーカー | 小原歯車工業（株） |
| 販売価格 | ¥9,460(税込) / ¥8,600(税抜) |
| 在庫数 | 3 |
【特長】●スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。
【用途】●動力伝達用歯車。

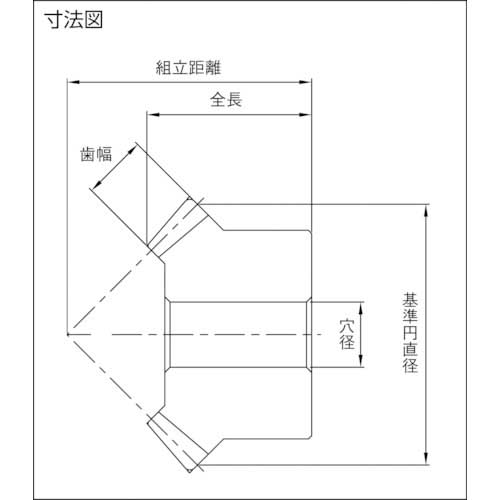

【仕様】●モジュール：3
●歯数：30
●基準円直径(mm)：φ90
●穴径(mm)：φ20
●組立距離(mm)：75
●全長(mm)：45.25
●歯幅(mm)：20
●形状：B3
●ねじれ角：-35
●歯先円直径(mm)：φ93.61
●ねじれ方向：R
●ボス径(mm)：φ70
●ボス長さ(mm)：20
●穴長さ(mm)：40
●歯数比：1
●おさえ面径：53.43
【仕様２】●歯車精度：JISB1704：1978：4級
●歯形：グリーソン
●圧力角：20°
●熱処理：歯面高周波焼入れ
●表面処理：黒染
●歯面仕上げ：切削
●歯切基準面：穴
●追加工可否：可能
【材質／仕上】●機械構造用炭素鋼（S45C）
【原産国】日本
【注意】●１個の販売でありセット販売ではございません。
