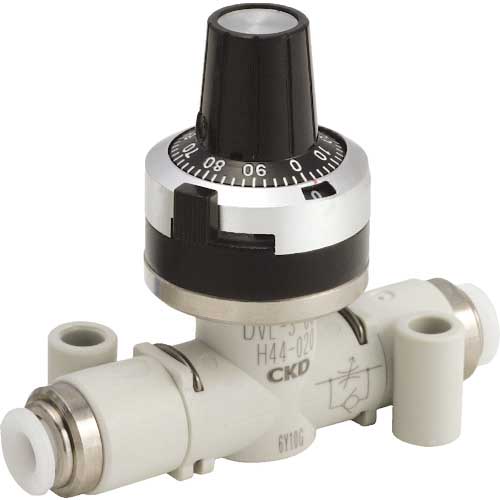

CKD ダイヤル付ニードルバルブ DVLシリーズ DVL-S-06-H44-020

【特長】●リニアな流量特性を有する回転ニードル弁を採用しました。

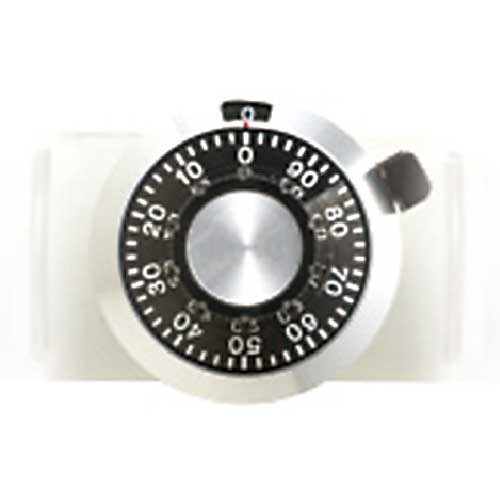

●回転数をダイヤルで数字表示し、誰でも簡単・確実にシリンダの速度制御や各種流量調整が可能です。

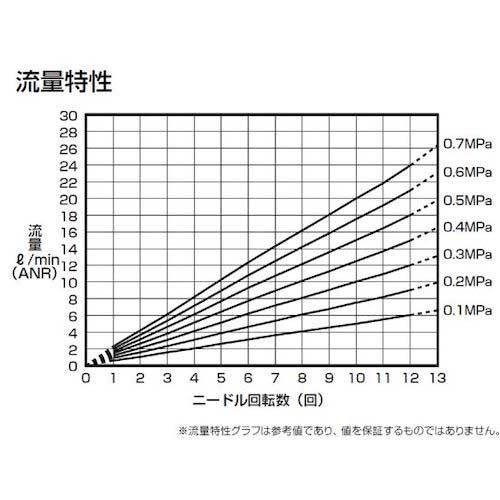

●ニードル回転数に比例したリニアな流量特性が得られ、ニードル回転数はダイヤルで数値表示できます。
●誰にでも簡単に数値調整ができ、正確です。
●再現性が高く、調整ミスを防止できます。
●調整が迅速になり、段取り替え等の作業工数を大幅に削減できます。
●流量の数値管理が目視で可能なため容易にでき、しかもダイヤル表示のため、一目で分かります。
●作業マニュアルを定量化することが可能です。
●ニードルの固定はスライド式ロックレバーで簡単なため、調整作業が容易になります。
●取付姿勢が自在で、取付部が360°回転するため、底面、側面、パネルマウント等、取付け、設置方式が自在に選べ、取付用ブラケットも不要です。

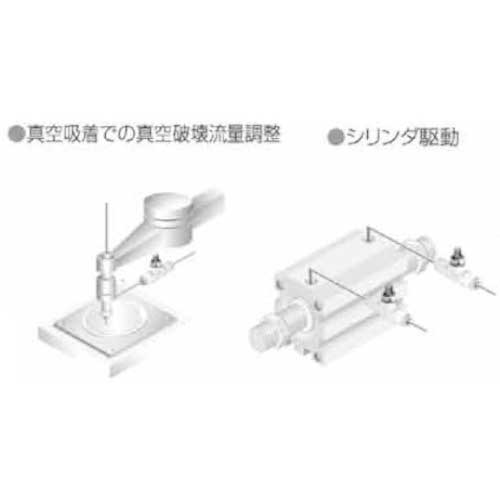

【用途】●空圧シリンダの速度調整（スピードコントローラ）や真空破壊用に。
●小物電子部品の真空破壊流量調整に。
●押し圧・テンションコントロールに。
【仕様】●適合チューブ外径D(mm)：4
●適合チューブ外径(mm)：4
●使用圧力(MPa)：0.1〜1.0
●使用流体：圧縮空気
●流体温度(℃)：5〜60(但し、凍結なきこと)
●形状：1/8ねじ相当
●周囲温度(℃)：0〜60
●ニードル制御範囲(回転)：1〜12
●自由流れ/流量(L/min(ANR))：170
●自由流れ/有効断面積([[MM2]])：2.5
●制御流れ/流量(L/min(ANR))：18
●制御流れ/有効断面積([[MM2]])：0.25
【仕様２】●使用流体：圧縮空気
●接続タイプ：インライン
●流体温度：5〜60℃
●周囲温度：0〜60℃
●使用圧力：0.1〜1.0MPa
●適応シリンダチューブ内径：φ6〜40mm(参考)
【原産国】日本
【注意】●流体温度と周囲温度は凍結なきこと、エア質（露点）によっては断熱膨張で凍結する恐れがあります。
●流量は、圧力0.5MPa時の大気圧換算値です。
●流量タイプの流量は、0.5MPa時の目安流量を示します。
●最低使用圧力は、自由流れ方向に限り、真空吸引（-100kPa迄）が可能です。（ニードル制御は行えません）
