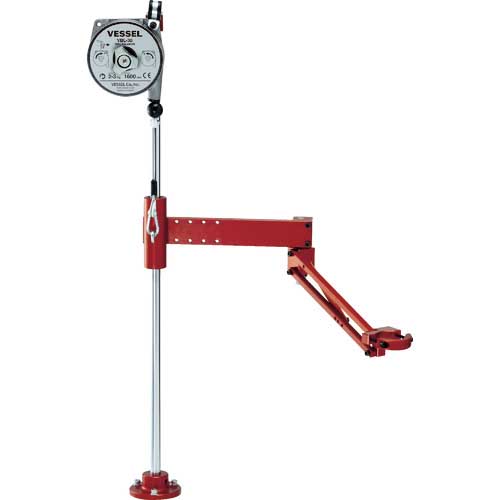

VESSEL 垂直アーム No.VAB-5 VAB-5

【特長】●ネジ締めドライバーの押し付け荷重が大幅に軽減され、安定した垂直動作が行えます。
●セル生産台などスペースの限られる作業環境に最適です。
●ネジの傾きによる作業ロスを防止して確実なネジ締めが行えます。
●ツールバランサーにより、アームとネジ締めドライバー全体の重量を軽減させています。
●アルミ部品を多用し、軽減化を図っています。

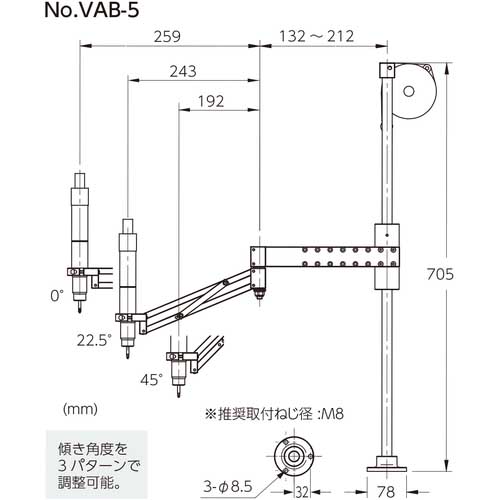

●水平アーム長さの調節やアーム傾斜角度を三段階(0°、22.5°、45°)で変更することができます。
【用途】●組み立てラインでの作業に。
【仕様】●最大反力(N・m)：5
●適合機種：VEシリーズ全機種
●主柱高さ(mm)：705
●主柱径(mm)：16
●アーム長さ(mm)：471
●タイプ：リニア
【仕様２】●適応ツール最大荷重：1.2kg
●適応ツール取付外径：25〜42mm

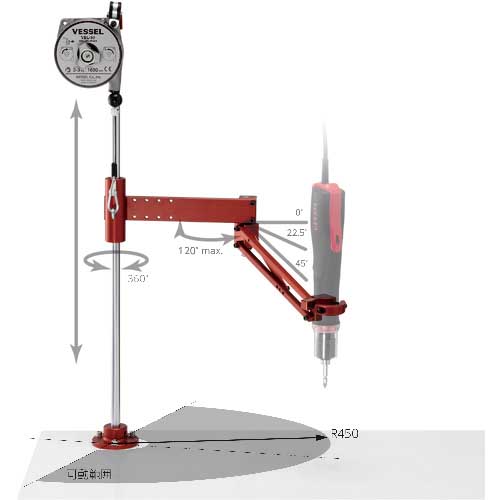

●可動範囲：〜R450(先アーム角22.5°の時)
●推奨取付ネジ：M8×3
【材質／仕上】●主柱：鉄、ホルダー
●アーム部：アルミ
【セット内容／付属品】●ツールバランサー(VBL-30)
【原産国】フランス
【注意】●取り付け前にご使用の電動ドライバーが対応機種であることを確認してください。
●間違った取り付けで使用されますと、機器の故障または作業者が負傷する危険性があります。
●電動ドライバーのプラグを抜いてから取り付けてください。
●本製品の設置についてシャコ万力を使用しないでください。
●本製品に対応機種以外の製品、または他社製品を付けないでください。
