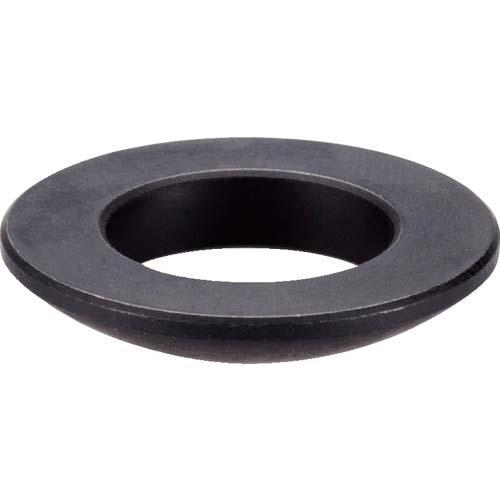

HALDER 球面ワッシャー 焼入れ鋼 適合ボルトM30 23050.0030
| 商品名 | HALDER 球面ワッシャー 焼入れ鋼 適合ボルトM30 23050.0030 |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 00871147 |
| 型式 | 23050.0030 |
| トラスコ品番 | 849-8648 |
| JANコード | 4030618233947 |
| メーカー | ロームヘルド・ハルダー（株） |
| 販売価格 | ¥1,232(税込) / ¥1,120(税抜) |
| 在庫数 | 2 |

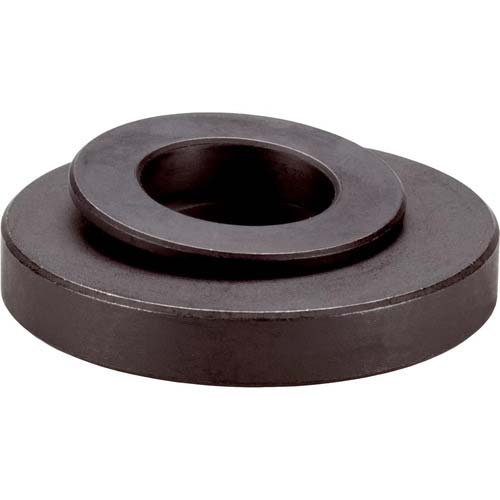

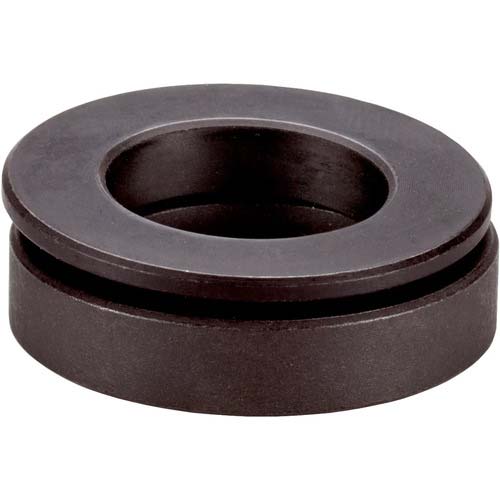

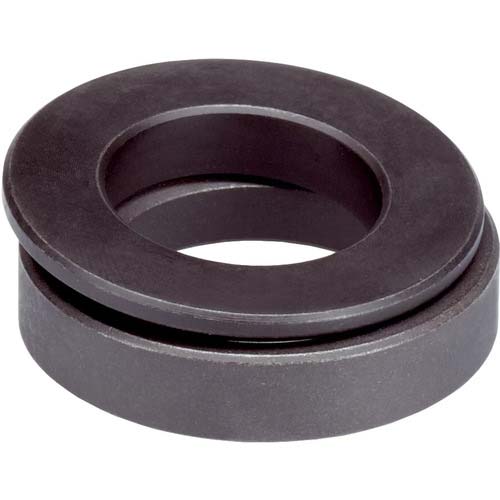

【特長】●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合などに使います。
●座面の角度を約3度まで補正します。

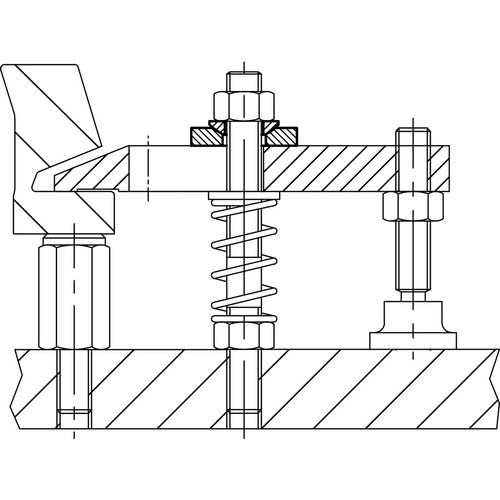

【用途】●鋳物、ストラップ等傾斜面のボルト固定に。

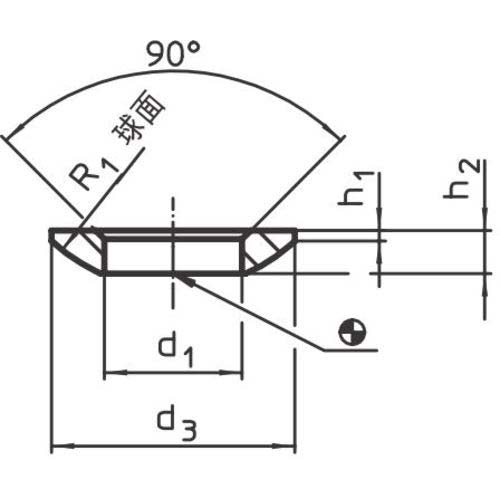

【仕様】●適合ボルト：M30
●外径(mm)：56
●内径(mm)：31
●高さ(mm)：11.2
●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：19.2/19.7
●適合ボルト呼び径：30
●ネジの締付トルク (max. Nm)：1355
●耐荷重(静荷重)(max. kN)：269

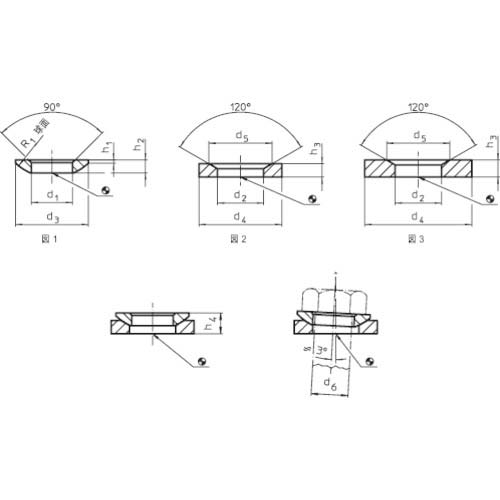

●組立：円錐シートのD型（図2）は内径d2と同程度の穴を持った平坦な面だけに使用してください。長穴に対しては必ずG型（図3）を使います。
【仕様２】●形状C
●摩擦係数：0.14
【材質／仕上】●焼入れ鋼（浸炭焼入れ）
●仕上げ：リン酸塩皮膜処理
【原産国】ドイツ
