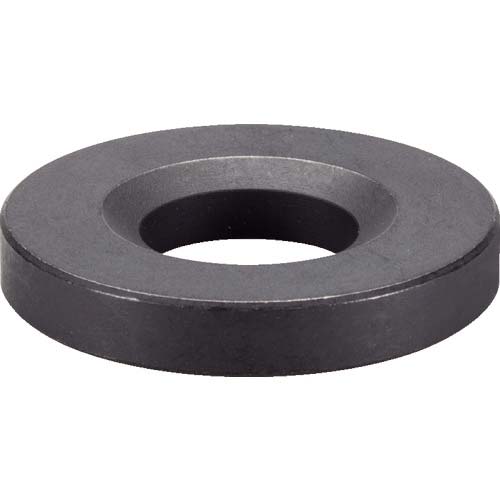

HALDER 円錐シート 焼入れ鋼 適合ボルトM48 23050.0148

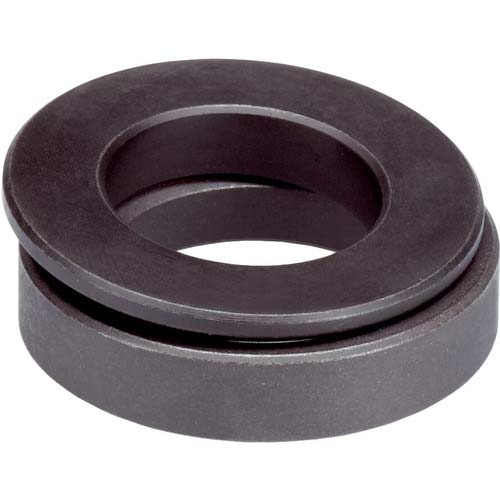

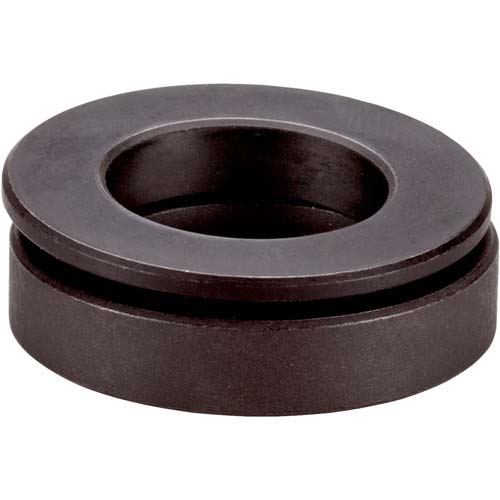

【特長】●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
●座面の角度を約3度まで補正します。

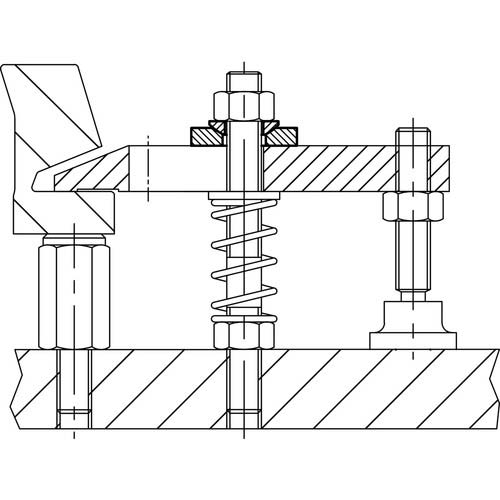

【用途】●鋳物、ストラップ等傾斜面のボルト固定に。
【仕様】●適合ボルト：M48
●外径(mm)：92
●内径(mm)：56
●高さ(mm)：22
●耐荷重(静荷重)(max. kN)：714
●ネジの締付トルク(max. Nm)：5730

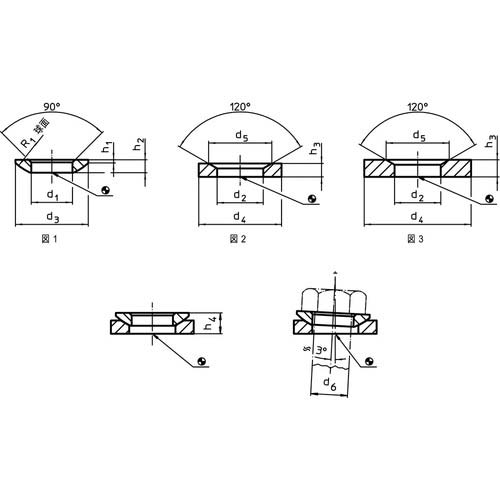

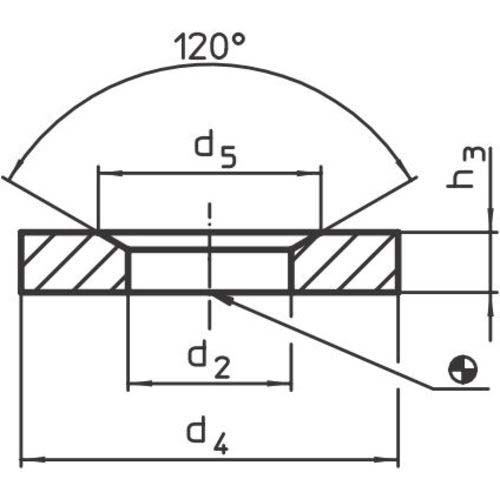

●組立：円錐シートのD型（図2）は内径d2と同程度の穴を持った平坦な面だけに使用してください。長穴に対しては必ずG型（図3）を使います。
【仕様２】●形状D
【材質／仕上】●焼入れ鋼（浸炭焼入れ）
●仕上げ：リン酸塩皮膜処理
【原産国】ドイツ
【注意】●長穴に対しては、必ず形状Ｇを使用してください。
