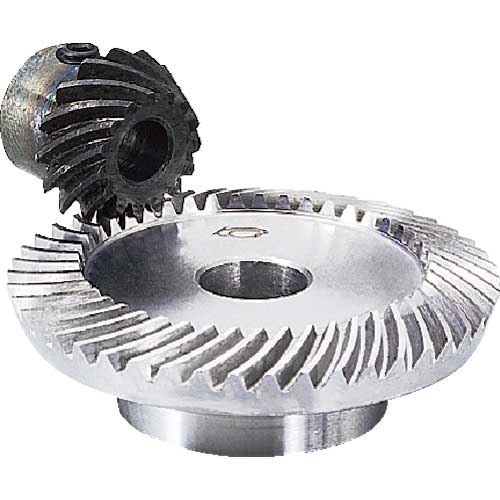

KG スパイラルベベルギヤ B1S 15L＊6H

【特長】●追加工がしやすいかさ歯車です。
●品番末尾は、高周波焼入済です。
【用途】●一般産業機械、食品機械、医療機器等に使用。

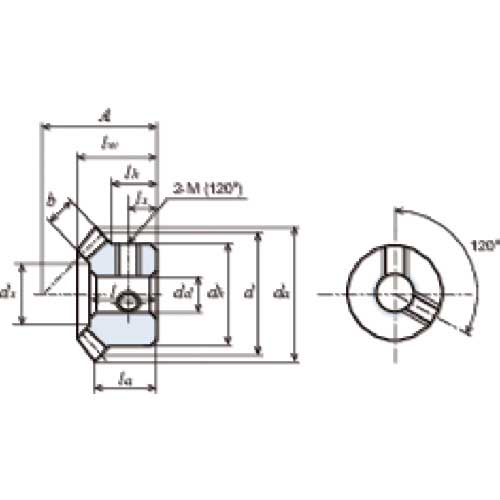

【仕様】●歯数比：1:3
●モジュール：1
●歯数：15
●基準円直径(mm)：φ15
●歯幅(mm)：6.7
●穴径(mm)：φ6
●全長(mm)：15.07
●歯先円直径(mm)：φ17.07
●組立距離(mm)：31.00
●ハブ外径(mm)：φ13
●ハブ長さ(mm)：8.17
●取付ねじM：2-M4
●取付ねじls：4
●ねじれ方向：L
●穴長さ(mm)：14.4
●歯先角：21°53′
【仕様２】●歯車精度：JIS　Ｂ　1704（ISO）　3級（高周波焼入品：4級）
●ねじれ角35°
●圧力角：20°
●高周波焼入れ
【材質／仕上】●機械構造用炭素鋼（S45C）
【セット内容／付属品】●セットスクリューが2個付いてます。
【原産国】日本
【注意】●相手歯車を弊社以外の商品と組み合わせて使用されますと不具合が発生する恐れがあります。
