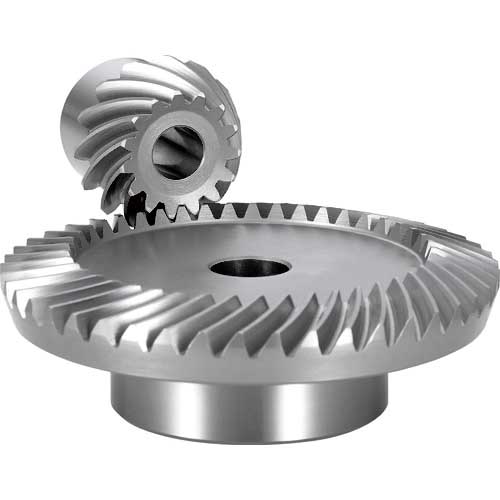

KG 歯研スパイラルベベルギヤ BG1.5S 45R15L-12H

【特長】●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。
●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。
●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。（歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。）
●高速運転に最適です。
●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
【用途】●一般産業機械、高速回転工具装置等に使用。

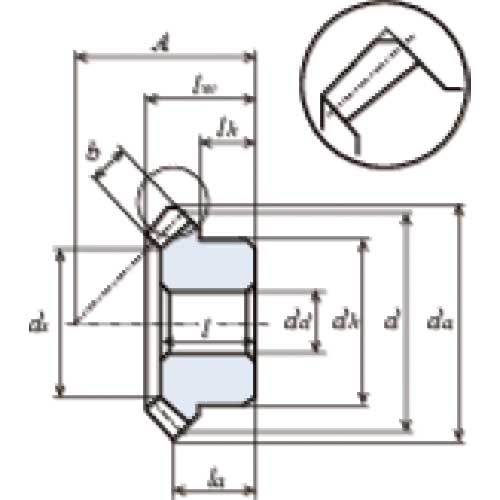

【仕様】●モジュール：1.5
●歯数：45
●基準円直径(mm)：φ67.5
●穴径(mm)：φ12
●組立距離(mm)：30
●全長(mm)：22.56
●歯幅(mm)：11
●歯先円直径(mm)：φ67
●ハブ外径(mm)：φ45
●ハブ長さ(mm)：12
●穴長さ(mm)：20
●歯数比：1：3
●歯先角：73°13′
【仕様２】●歯車精度：歯面研削仕上げ
●JIS B 1704　１級
●圧力角：20°
●ねじれ角35°
●バックラッシ量30μ以下の設定可能
【材質／仕上】●クロムモリブデン鋼（SCM440）
【原産国】日本
【注意】●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。（目標0.003mm以内）
