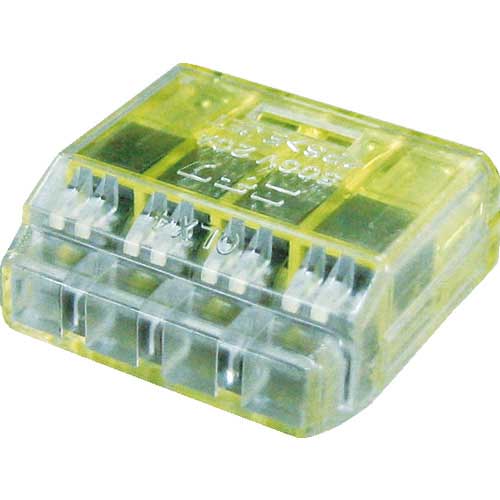

ニチフ クイックロック 差込形電線コネクタ 極数4 黄透明 50個入 QLX 4

【特長】●独自の2点接触スプリング構造です。
●透明カバーで結線が目視で確認できます。
●JIS C2816（屋内配線用差込形電線コネクタ）適合品です。（認定検査機関:〈PS〉E JET）
【用途】●むいた線同士の結線に。
【仕様】●極数：4
●色：黄透明
●長さ(mm)：20.5
●幅(mm)：20.8
●高さ(mm)：9.1
●定格電圧(V)：300
●定格電流(A)：20
●適合電線(銅線)単線(mm)：φ1.6〜2.0
●電線抱合範囲 単線(mm)：φ1.6〜2.0
●差込線数(本)：4
●電線抱合範囲 より線(［［ＭＭ２］］)：撚り線非対応
●適合電線(［［ＭＭ２］］)より線：撚り線非対応
●適合電線(mm)φ単線：φ1.6〜2.0
●定格電流：20A
●電線数(本)：4
【仕様２】●定格電圧：300V
●最大使用温度：80℃
●適合電線（銅/単線）：φ1.6mm、φ2.0mm
【材質／仕上】●スプリング:ステンレス（SUS301）
●導電板:無酸素銅（C1020）/すずメッキ
●ハウジング:ポリカーボネート（PC）
【原産国】日本
【注意】●電線の被覆をストリップゲージに合わせてストリップして下さい。
●曲がった電線はまっすぐになおしてご使用下さい。
●電線をまっすぐ奥まで差込み、目視確認してください。
●差込不足は発熱の原因になります。
●ボックスに納める際はコネクタいの電線挿入口近くで折り曲げないでください。
