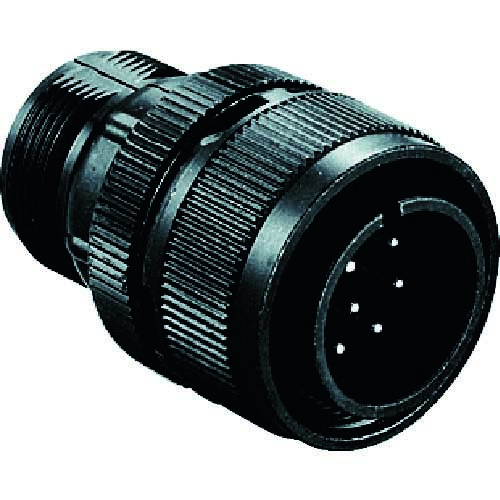

航空電子 丸型MSコネクタ ストレートプラグ シェル22 配列記号22-22 NMS3106B22-22P
| 商品名 | 航空電子 丸型MSコネクタ ストレートプラグ シェル22 配列記号22-22 NMS3106B22-22P |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 00957368 |
| 型式 | NMS3106B22-22P |
| トラスコ品番 | 417-9803 |
| メーカー | 日本航空電子工業（株） |
| 販売価格 | ¥5,148(税込) / ¥4,680(税抜) |
| 在庫数 | 2 |
【特長】●MIL規格MSコネクタは米軍規格のMIL-DTL-5015に適合している高信頼型の丸型コネクタです。
●結線方法は専用工具なしに配線のできるはんだ付けタイプを揃えておりますので簡単に作業ができます。
●RoHS対応品です。
【仕様】●色：黒
●極数：4
●長さ(mm)：55.58
●幅(mm)：40.5
●高さ(mm)：40.5
●適合電線(AWG)：#8Max
●シェルサイズ：22
●定格電流(A)：46
●サイズ×極数：#8×4極
●配列記号：22-22
●嵌合相手コネクタ：NMS3102Aシリーズ
●絶縁抵抗：5000MΩ以上
●適用電線(AWG)：#8Max
【仕様２】●コンタクト区分：P(プラグ)
●結線方法：はんだ付け
【材質／仕上】●シェル・バレル・カップリングナット・エンドベル・アッセンブリーナット:アルミ合金・亜鉛メッキ
●インシュレーター:合成樹脂
●コンタクト:銅合金 銀メッキ
●リティニングリング:銅合金 亜鉛メッキ
【原産国】日本
【注意】●ケーブルクランプ(N/M3057)を付属してご使用ください。
