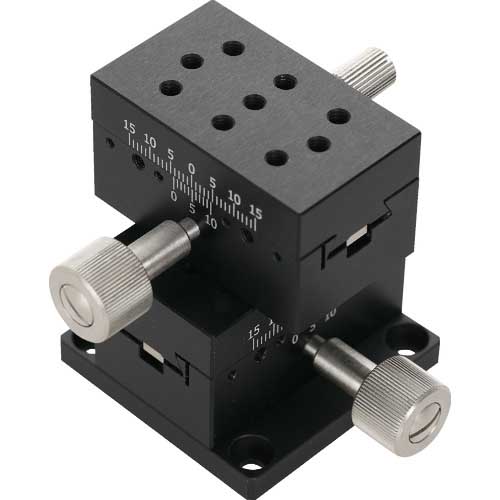

TRUSCO XYステージ ラックピニオン 40X60 ERPXY60
| 商品名 | TRUSCO XYステージ ラックピニオン 40X60 ERPXY60 |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 01010327 |
| 型式 | ERPXY60 |
| トラスコ品番 | 208-1086 |
| JANコード | 4989999978650 |
| メーカー | トラスコ中山（株） |
| 販売価格 | ¥27,500(税込) / ¥25,000(税抜) |
| 在庫数 | 6 |
【特長】●送り方式にラックピニオンを使用しており、大きな移動量が得られます。
●カメラ、センサなどの位置決め用途に広く利用いただけます。
【用途】●カメラ、センサ、ワークなどの位置決めに。
【仕様】●ステージ面(mm)：40×60
●移動量(mm)：±21
●移動精度 真直度(μm)：50
●移動精度 運動時平行度(μm)：50
●水平耐荷重(N)：34.3
●真直度(μm)：50
●運動時平行度(μm)：50
●移動方向：XY軸2方向
●幅(mm)：60
●奥行(mm)：40
●厚さ(mm)：62
【仕様２】●クランプ方式：ねじ式
●操作部取付位置：サイド
●移動機構／送り方式：ラックピニオン式
●移動ガイド：アリ溝
●移動量：±21ｍｍ
●移動量／ツマミ１回転：16.7ｍｍ
●目量：0.1ｍｍ
●移動精度：真直度50μm、運動時平行度50μm
【材質／仕上】●テーブル：アルミ合金
●テーブル表面処理：黒アルマイト
【原産国】台湾
