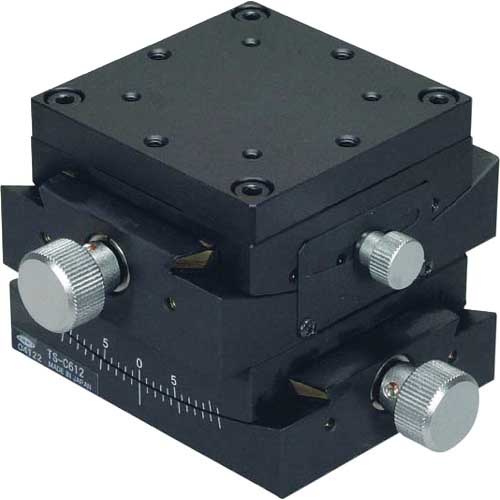

【廃番】中央精機 二軸ゴニオステージ 60×60 TD-C611
| 商品名 | 【廃番】中央精機 二軸ゴニオステージ 60×60 TD-C611 |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 01039970 |
| 型式 | TD-C611 |
| トラスコ品番 | 207-9136 |
| JANコード | 4589937517752 |
| メーカー | 中央精機（株） |
| 販売価格 | ¥108,900(税込) / ¥99,000(税抜) |
| 在庫数 | 在庫予定なし |
※【廃番商品】
【特長】●回転中心高さと移動量が異なる1軸の傾斜ステージです。
●回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることができます。
●当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
●移動ガイドにアリ溝（D-T方式）を使用しています。
【用途】●カメラ、センサ、ワークなどの精密位置決めに。
【仕様】●ステージ面(mm)：60×60
●縦(mm)：93.8
●横(mm)：91.5
●高さ(mm)：60
●耐荷重(N/kgf)：49.0(5)
●移動方向：傾斜2方向
●ツマミ一回転移動量：上軸約19'59''、下軸約15'21''
●回転中心(ステージ上部より)(mm)：70
●移動量：上軸±8°、下軸±6
●耐荷重N(kgf)：49.0(5)
【仕様２】●移動方向：傾斜2方向
●送り方式：精密ねじ、複合カップリング式
【材質／仕上】●ステージ本体：アルミ合金
●表面処理：黒アルマイト梨地
【原産国】日本
