HALDER ボールロックピン セルフロッキング きのこグリップ付 ピン径10 ワーク最大厚30 22340.0246
| 商品名 | HALDER ボールロックピン セルフロッキング きのこグリップ付 ピン径10 ワーク最大厚30 22340.0246 |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 01106341 |
| 型式 | 22340.0246 |
| トラスコ品番 | 848-8081 |
| JANコード | 4030618267089 |
| メーカー | ロームヘルド・ハルダー（株） |
| 販売価格 | ¥8,030(税込) / ¥7,300(税抜) |
| 在庫数 | 1 |
【特長】●部品や加工品をスピーディに固定、ロック、交換、位置調整するのに役立ちます。
●頻繁に着脱を繰り返す個所に最適です。
●耐食性があります。
●コンパクトで扱い易いきのこ形グリップ（黒色）です。
●保持ケーブル（EH22423.別売）用の取付穴が付いています。
●ボタンを押すことによりボールのロックが解除され、離すとロックします。
【用途】●調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
●部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。
【仕様】●せん断強度(kN)：60
●ピン長さ(mm)：30
●ピン径(mm)：10

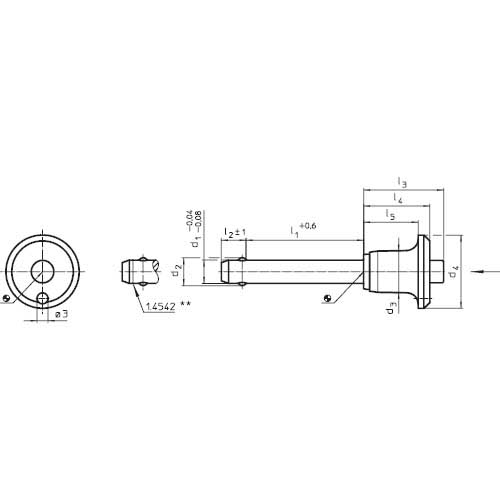

●寸法(mm)d1：10
●寸法(mm)d2：12.0
●寸法(mm)d3：14.1
●寸法(mm)l1：30
●寸法(mm)l2：9.6
●寸法(mm)l3：27.3
●寸法(mm)l4：22.6
●寸法(mm)l5：18.6
●取付穴H11(mm)：10
●寸法(mm)d4：25
【仕様２】●セルフロック機能
●穴の公差：Ｈ11
●使用温度範囲：-30〜150℃
●きのこ型グリップ付
●ロック解除機能付
【材質／仕上】●ピン部：ステンレス鋼 1.4305（SUS303相当）
●グリップ部：アルミニウム（RAL9005相当）
●バネ：ステンレス鋼
●押しボタン：ステンレス鋼
【原産国】ドイツ
