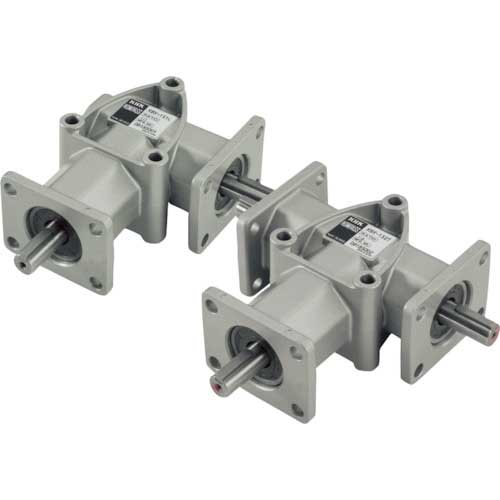

KHK ベベルボックスKBX-201L KBX-201L

【特長】●構造が簡単でケースはアルミダイカスト製です。
●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。
●歯数比は1、2を用途に合わせ選択可能です。
●潤滑油は工場出荷時に規定量封入してあります。
【用途】●動力伝達用歯車用。
【仕様】●減速比：1/1
●軸径φD(h7)(mm)：20
●バックラッシ(’)：8′〜33′
●形状：L
●軸径公差：JIS　h7

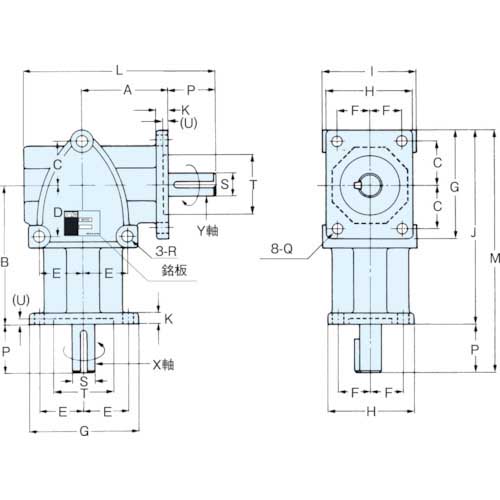

●A(mm)：80
●B(mm)：120
●C(mm)：36
●D(mm)：36
●E(mm)：36
●F(mm)：26
●G(mm)：92
●H(mm)：72
●I(mm)：76
●J(mm)：166
●K(mm)：10
●L(mm)：168
●M(mm)：206
●P(mm)：40
●Q(mm)：8.5
●R(mm)：8.5
●S(mm)：20
●T(mm)：52
●U(mm)：4
●キー：6×6×35L
【仕様２】●周囲温度：-10℃〜40℃
●周囲湿度：80％以下
●設置場所：屋内
【材質／仕上】●アルミダイカスト製
【原産国】日本
【注意】●設置場所：屋内（腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所）です。
●ケースにボルト穴等の追加工はできません。
●また装置破損の恐れがありますので製品の分解、改造はしないでください。
●負荷トルク、O.H.L（オーバーハングロード）は必ず許容範囲内で運転してください。
●１個の販売でありセット販売ではございません。
