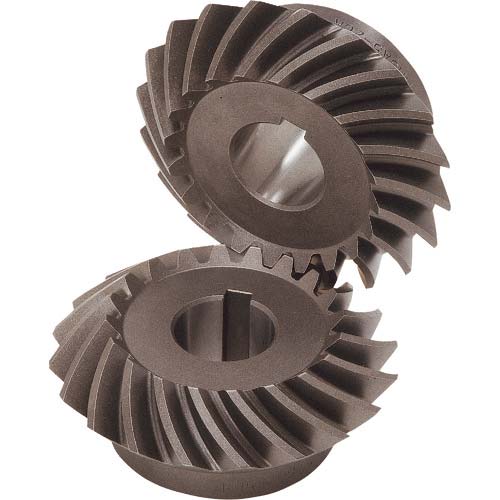

KHK 完成スパイラルマイタMMSB3-20R MMSB3-20R
| 商品名 | KHK 完成スパイラルマイタMMSB3-20R MMSB3-20R |
|---|---|
| 販売単位 | 1個 |
| 商品コード | 01240287 |
| 型式 | MMSB3-20R |
| トラスコ品番 | 127-9284 |
| メーカー | 小原歯車工業（株） |
| 販売価格 | ¥8,140(税込) / ¥7,400(税抜) |
| 在庫数 | 0 |
【特長】●追加工せずに使える完成品です。
●強度、耐摩耗性に優れています。
【用途】●動力伝達用歯車。
【仕様】●モジュール：3
●歯数：20
●基準円直径(mm)：φ60
●穴径(mm)：φ22
●組立距離(mm)：50
●全長(mm)：30.78
●歯幅(mm)：14
●形状：BK
●歯先円直径(mm)：φ63.99
●ねじれ方向：R
●ボス径(mm)：φ52
●ボス長さ(mm)：16
●穴長さ(mm)：27
●歯数比：1
●キー溝：6×2.8
●ねじ穴：M5
【仕様２】●歯車精度：JIS B 1704：1978：4級
●歯面硬度：55〜60HRC
●歯形：グリーソン
●表面処理：なし
●圧力角：20°
●歯面仕上げ：切削
●歯切基準面：穴(H7)
●熱処理：全面浸炭焼入れ
●ねじれ角：35
●追加工可否：不可
【材質／仕上】●クロムモリブデン鋼（SCM415）
【原産国】日本
【注意】●１個の販売でありセット販売ではございません。
