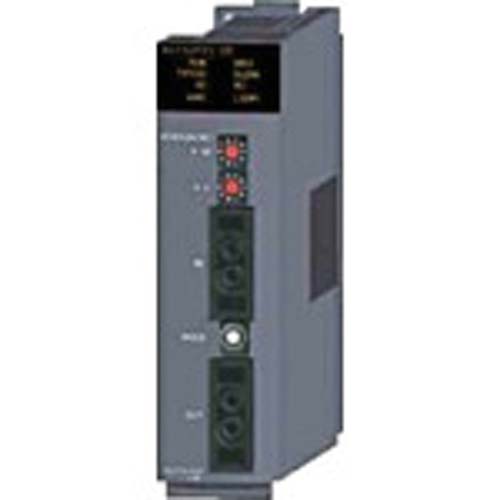

三菱電機 シーケンサQシリーズ (MELSEC-Q) MELSECNET/Hネットワークユニット QJ71LP21-25

【特長】●高精度、大容量のマシン制御を実現するオールラウンドモデルです。
●マルチCPC機能による並列処理により高速制御を実現し、装置・機械のパフォーマンスを向上します。
【仕様】●幅(mm)：27.4
●奥行(mm)：90
●高さ(mm)：98
●DC5V内部消費電流(A)：0.55
●1ネットワークあたりの最大リンク点数：LX/LY 8192点、1Kバイト、LB 16384点、2Kバイト(MELSECNET/10モード時：8192点、1Kバイト)、LW 16384点、32Kバイト(MELSECNET/10モード時：8192点、16Kバイト)
●1局あたりの最大リンク点数：PC間ネット　・MELSECNET/Hモード、MELSECNET/10モード：{(LY＋LB)÷8＋(2×LW)}≦2000バイト　・MELSECNET/H拡張モード：{(LY＋LB)÷8＋(2×LW)}≦35840バイト、リモートI/Oネット　・リモートマスタ局→リモートI/O局：{(LY＋LB)÷8＋(2×LW)}≦1600バイト　・リモートI/O局→リモートマスタ局：{(LX＋LB)÷8＋(2×LW)}≦1600バイト　・多重リモートマスタ局←→多重リモートサブマスタ局：{(LY＋LB)÷8＋(2×LW)}≦2000バイト
●リモートI/O局1局あたりの最大入出力点数：X＋Y≦4096点(X/Y番号が重複している場合は、片側のみ点数の対象となる)
●通信ケーブル：SI/H-PCF/広帯域H-PCF/QSI　光ファイバケーブル
【仕様２】●伝送路形式二重ループ、入出力占有点数32点
●MELSECNET／HリモートI／Oネット　リモートマスタ局
●光ループシステム、接続ケーブル：SI／QSI／H-PCF／広帯域H-PCF光ケーブル、伝送路形式：二重ループ
【原産国】非公開
