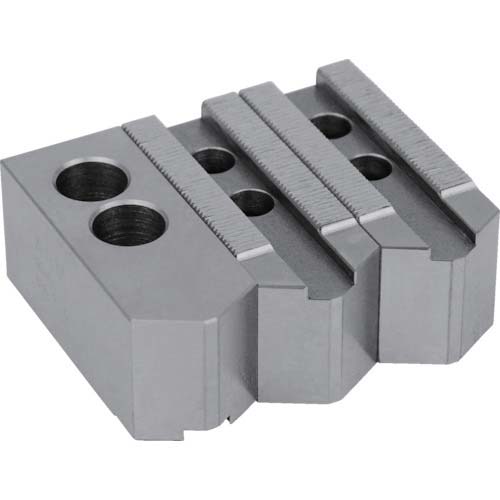

ARM 北川パワーチャック用鉄生爪小径用HO-6SH36 HO-6SH36

【特長】●1set3個を同時加工の高精度品です。
●メーカー純正品にない小径把握用です。
●寸法指定の特殊生爪も製作可能です。
【用途】●旋盤チャック用。
●標準／高爪（HO-6)・小径生爪（HO-6S）・山取無（HO-6K）・幅広生爪（HO-6W）があります。
●加工ワークに合わせて、生爪を選択ください。
【仕様】●チャック外径(インチ)：6
●ピッチ(mm)：1.5
●長さ(mm)：80
●幅(mm)：32
●高さ(mm)：36
●チャックサイズ(インチ)：6
●適合チャック：BR06 / AS06 / B-06 / BB06 / HOB-6 / HOS-6 / BT06 / NLT06 / NT06
●適合メーカー：北川鉄工所
●A(mm)：80
●B(mm)：32
●H(mm)：36
●D(mm)：12
●E(mm)：5
●F(mm)：42
●G(mm)：20
●M(mm)：M10
●I(mm)：20
●J(mm)：1.5
●K(mm)：3

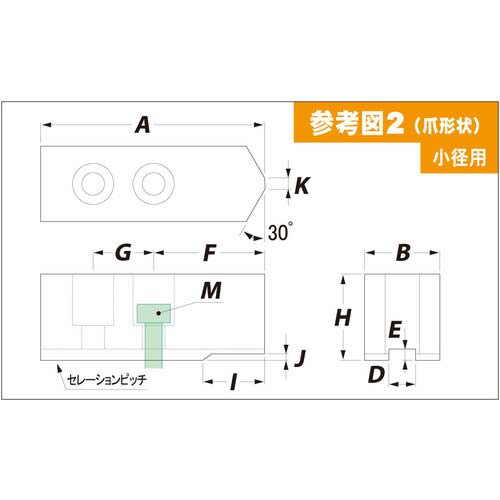

●参考図(爪形状)：2
【仕様２】●生爪寸法(参考図参照)
●A(mm):80
●B(mm):32
●H(mm):36
●D(mm):12
●E(mm):5
●F(mm):42
●G(mm):20
●M(mm):M10
●I(mm):20
●J(mm):1.5
●K(mm):3
●セレーションピッチ:1.5
●参考図(爪形状):2
【材質／仕上】●S50C
【原産国】日本
【注意】●出荷単位は1セット(3個)です。
