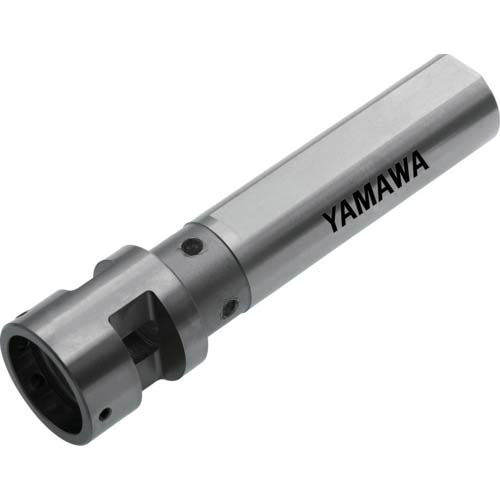

ヤマワ 旋盤用ダイスアタッチメント DA SL 20-16-75 DA-SL-20-16-75

【特長】●ソリッドダイスだけでなく、旋盤加工に多く使用されるローリングダイスの使用を可能としたツーリングです。

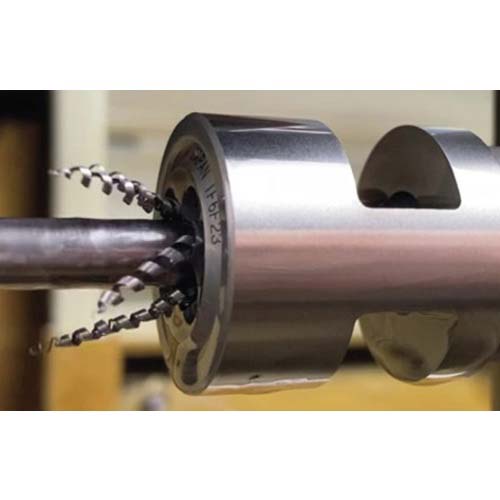

●切りくず排出穴を設けたことにより、切りくず残りを解消し、安定した連続加工を実現しました。

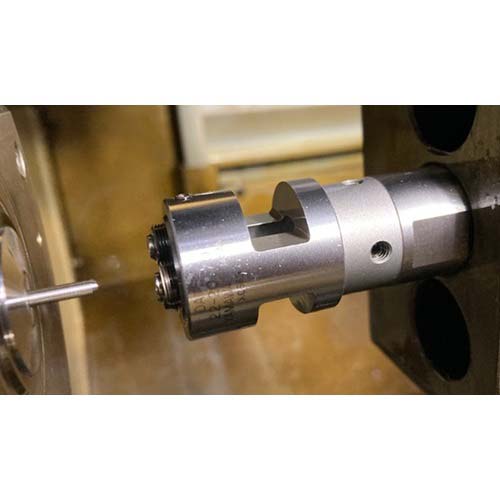

●旋盤の刃物台にセッティングするのに最適な形状として1面切り欠けを採用しています。
●安定加工のためテンションばね付きの仕様となっています。送りはピッチに対して90〜95%で設定してください。
【仕様】●全長(mm)：95
●適合寸法：16
●シャンク径(mm)：20
●ホルダ外径(mm)：20
●逃し径(mm)：10
●ダイスはめ込み深さ(mm)：4.5
●加工深さ(mm)：16
●ダイスの外径(mm)：16
●ダイスの厚さ(mm)：5
【材質／仕上】●合金鋼
【原産国】日本
