東拓工業 ラインエース φ32 長さ一覧
| 商品名 | 東拓工業 ラインエース φ32 長さ一覧 |
|---|---|
| 商品コード | OG-TOTAKUKOGYO-LINEACE-32 |
| メーカー | 東拓工業㈱ |
| 販売価格 | ¥1,489(税込)～ / ¥1,354(税抜)～ |
| 在庫数 | バリエーションがあります |

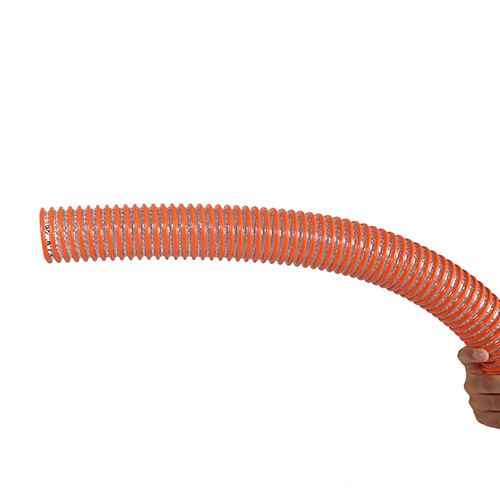

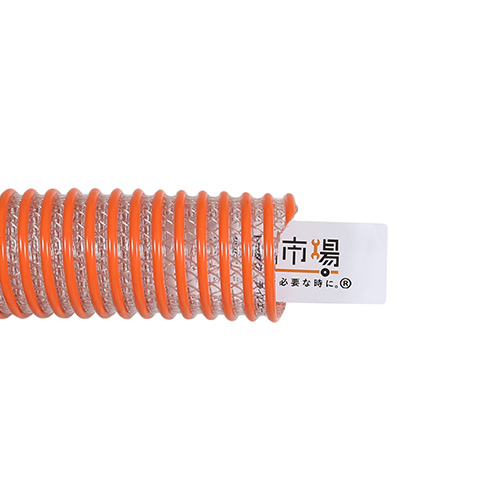

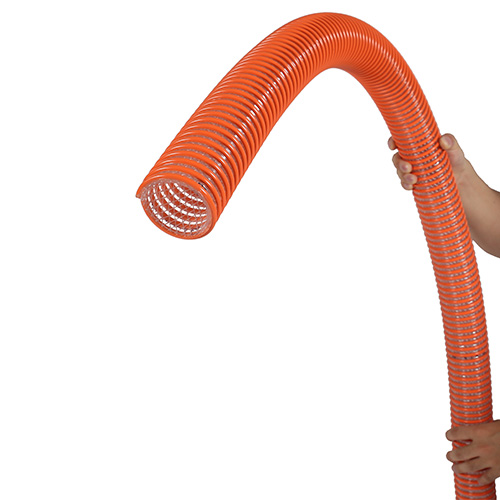

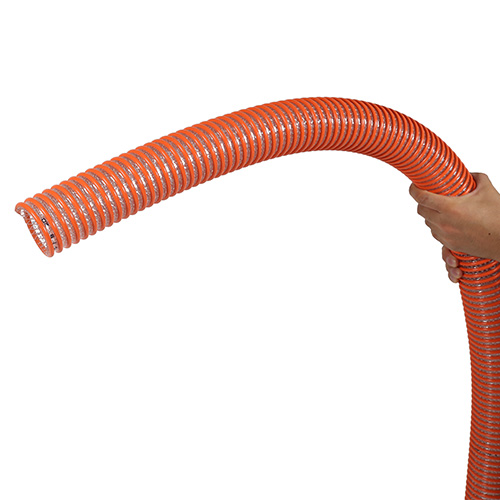

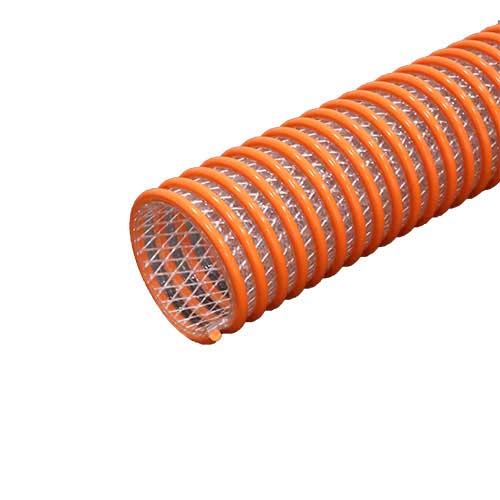

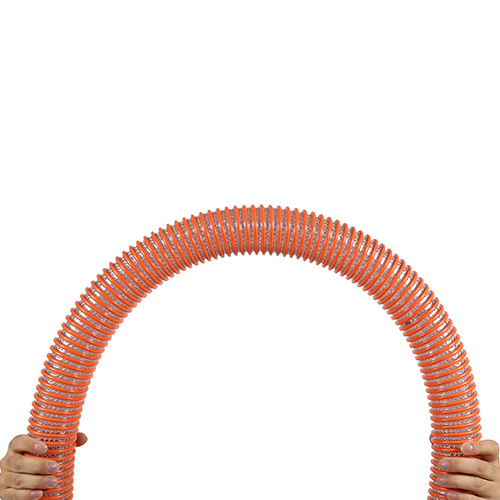

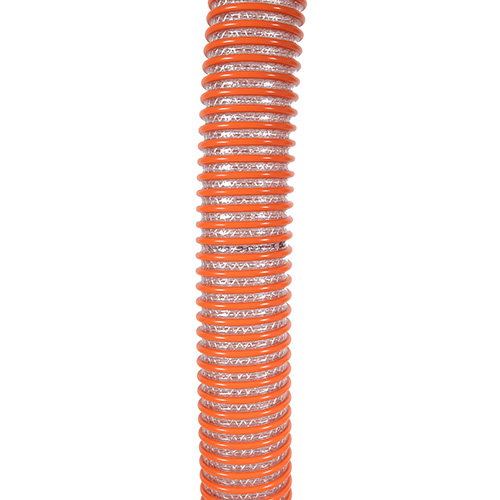

耐圧性能と柔軟性を備えたサクションホース
【特長】●SDホースの耐圧タイプです。●補強コード入りで許容圧力0.50MPa｛5.1kgf/cm2}の耐圧性能をそなえています。（φ250、φ300は0.25Mpa{2.5㎏f/㎝2}です。)【用途】●一般デリバリー・サクション用。
●水中ポンプの立ち上がり、急傾斜、ホースの吊り下げなどの用途に。
●ダンパー車のサクション用に。【仕様・規格】●流体：水・温水
●材質：塩ビ
●温度：-10度 ～ 50度
●機能：耐圧0.5MPa(5.1kgf/㎠) ≪φ250,φ300は0.25MPa(2.5kgf/㎠) ≫
●透明性有り
●呼び径：32｛1¼｝
●内径（mm）：25.4
●外径（mm）：34.9
●ピッチ（mm）：7.5
●参考質量（g/m）：400
●定尺（m）：50
●許容圧力（常温）MPa{kgf/cm2｝：0.50｛5.1｝
●許容曲げ半径（mm）：105【注意事項】●こちらの商品はカット品のため、返品不可となります。予めご了承ください。
製品規格表
| 呼び径 | 内径 mm |
外径 mm |
ピッチ mm |
参考質量 g/m |
定尺 m |
許容圧力 （常温） MPa{kgf/cm2｝ |
許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|
| 25｛1｝ | 25.4 | 34.9 | 7.5 | 400 | 50 | 0.50｛5.1｝ | 105 |
| 32｛1¼｝ | 32.0 | 42.5 | 8.5 | 520 | 120 | ||
| 38｛1½｝ | 38.0 | 49.2 | 9.0 | 680 | 150 | ||
| 50｛2｝ | 50.8 | 63.4 | 10.0 | 950 | 225 | ||
| 65｛2½｝ | 63.5 | 78.5 | 14.3 | 1305 | 20・50 | 270 | |
| ※75｛3｝ | 76.2 | 92.0 | 15.1 | 1635 | 375 | ||
| ※100｛4｝ | 101.6 | 120.0 | 16.4 | 2620 | 540 | ||
| 125｛5｝ | 125.9 | 152.5 | 22.0 | 4220 | 20 | 630 | |
| 150｛6｝ | 151.4 | 180.0 | 24.0 | 5860 | 780 | ||
| 200｛8｝ | 203.7 | 237.0 | 28.0 | 8590 | 10 | 1200 | |
| 250｛10｝ | 254.0 | 295.0 | 32.0 | 13540 | 5 | 0.25｛2.5｝ | 1890 |
| 300｛12｝ | 304.8 | 347.0 | 34.0 | 16260 | 2190 |
※印のサイズは鋼管に直結できます。
