ナガセルータック TAC SD-A φ60 長さ一覧

商品名	ナガセルータック TAC SD-A φ60 長さ一覧
商品コード	OG-TOTAKUKOGYO-TACSD-A-60
メーカー	ナガセルータック（株）
販売価格	¥3,850(税込)～ / ¥3,500(税抜)～
在庫数	バリエーションがあります

【ご注意】※個人宅(戸建住宅・集合住宅)配送不可 ※車上渡し ※個別配送料

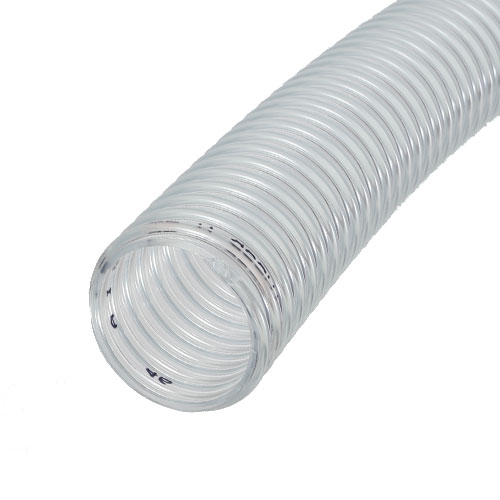

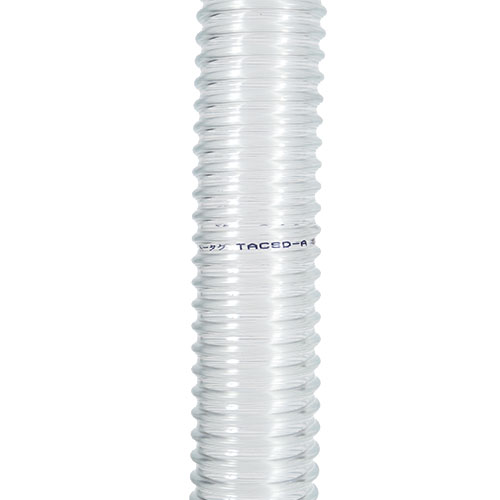

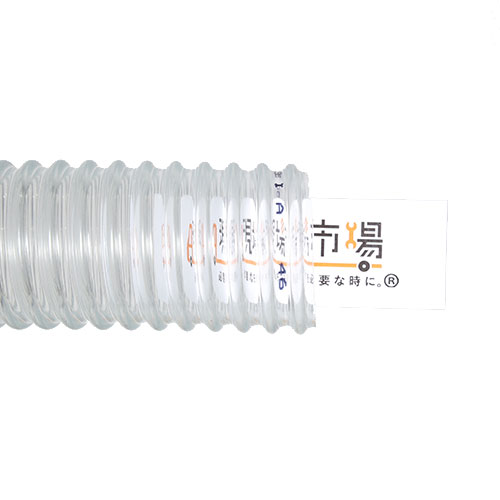

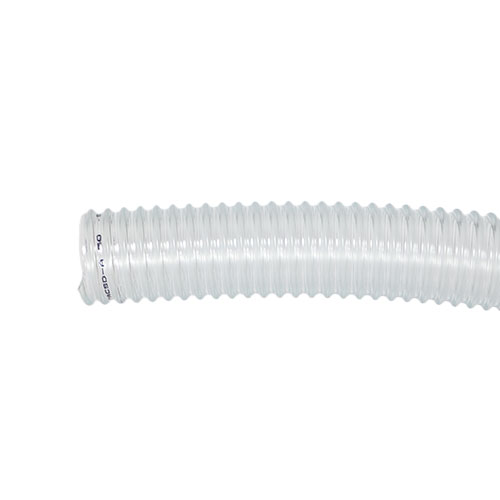

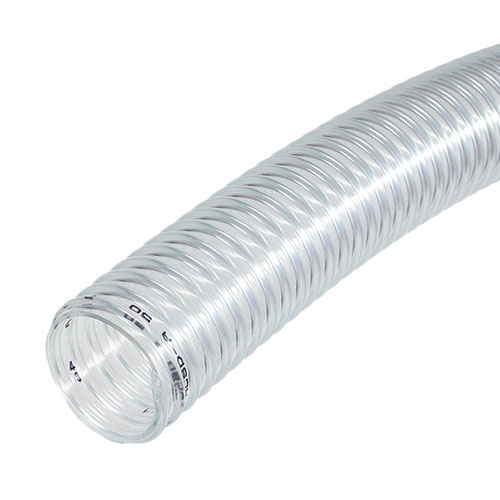

全透明のサクションホース

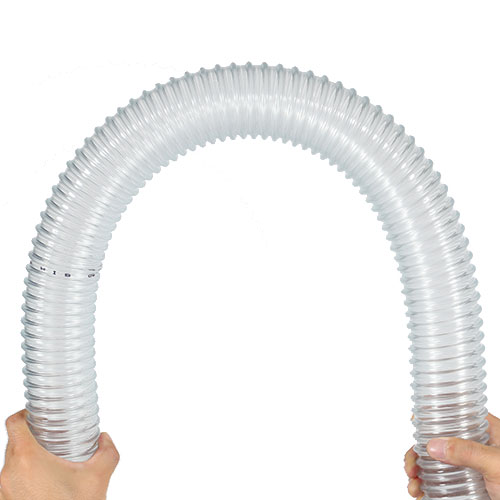

【特長】●外面が凹凸形状（内面は平滑）のため、可とう性に優れています。
●オール透明のため、内部の流体の確認ができます。【用途】●サクション・デリバリー共用ですが、特にサクション用に適しています。
●潅漑用。
●工業用、土木現場の吸・排水用。【仕様・規格】●流体：水・温水
●材質：塩ビ
●温度：-10度～ 50度
●機能：透明性有り
●呼び径：60
●内径（mm）：60.5
●外径（mm）：69.3
●ピッチ（mm）：10
●参考質量（g/m）：800
●定尺（m）：50
●許容圧力（常温）MPa{kgf/cm2｝：0.25｛2.5｝
●許容曲げ半径（mm）：165【注意事項】●こちらの商品はカット品のため、返品不可となります。予めご了承ください。

製品規格表

呼び径	内径 mm	外径 mm	ピッチ mm	参考質量 g/m	定尺 m	許容圧力（常温） MPa{kgf/cm²｝	許容曲げ半径 mm
13｛½｝	13.0	18.0	5.5	105	30	0.30｛3.1｝	45
19｛¾｝	19.0	24.7	6.5	160	50		54
25｛1｝	25.4	31.8	7.5	250			69
32｛1¼｝	32.0	39.0	8.5	330		0.25｛2.5｝	84
38｛1½｝	38.0	45.8	9.0	465			129
50｛2｝	50.8	59.5	10.0	695			165
※60	60.5	69.3	10.0	800			165
65｛2½｝	63.5	74.6	14.3	995	20・50		195
※75｛3｝	76.2	89.1	15.1	1405			210
※90｛3½｝	89.1	106.0	16.2	2200		0.15｛1.5｝	300
※100｛4｝	101.6	117.6	16.4	2470			330
※115｛4½｝	114.3	131.8	18.4	2740	20		390
125	125.9	143.6	22.0	3330			405
150	152.4	172.0	22.0	4530			675
※165｛6½｝	165.2	184.5	23.0	4740			975
200｛8｝	203.7	233.5	23.0	9150	10		1050
