バルブの種類・見分け方・記号について詳しく解説!
バルブは色々な場面で使われていますが、作業現場での用途も多岐に渡るようです。
作業用バルブと一口に言っても、豊富な種類が存在しており、構造の違いから適した用途にも違いがあります。
数多くのバルブがあるため、点検・交換をする際に見分けやすくするためそれぞれに記号が割り振られています。
この記事では、作業用バルブの種類と見分け方について詳しく解説いたします。
INDEX
- 1.作業現場や工場で使われるバルブ(弁)とは?
- 2.作業用バルブの種類と見分け方
- 2-1.ボールバルブ
- 2-2.ゲートバルブ
- 2-3.チェックバルブ(逆止弁)
- 2-4.ダイヤフラムバルブ
- 2-5.バタフライバルブ
- 2-6.グローブバルブ
- 2-7.スライドバルブ
- 3.バルブの種類を見分ける記号について
- 4.現場市場のおすすめバルブ厳選7選!
- 4-1.キッツ Tシリーズボールバルブ400型 3/4 T-20A
- 4-2.キッツ グローブバルブ5K 3/4 K-20A
- 4-3.キッツ ゲートバルブ125型 3/4 FH-20A
- 4-4.キッツ Tシリーズボールバルブ 3/4 TKT-20A
- 4-5.キッツ スイングチャッキバルブ125型 3/4 R-20A
- 4-6.キッツ Y形ストレーナ 3/4 Y-20A
- 4-7.巴 700Z-1J JIS10K ADC12/SCS14/EPDM 80A 700Z-1J-80-S-E
- 5.まとめ

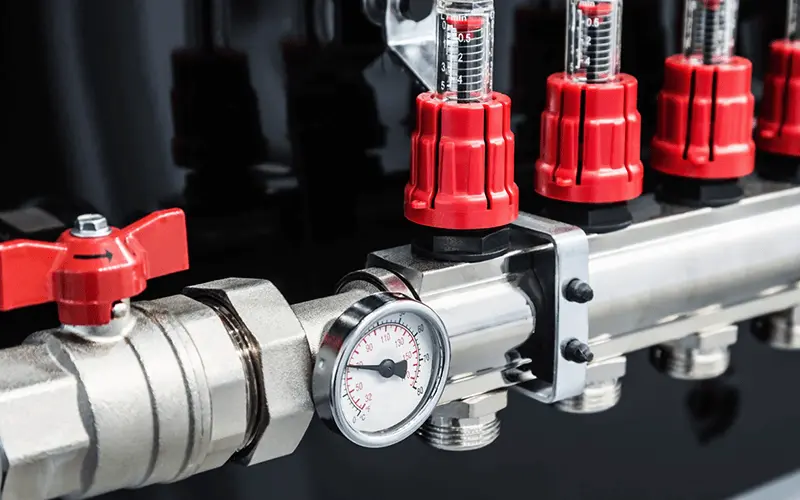

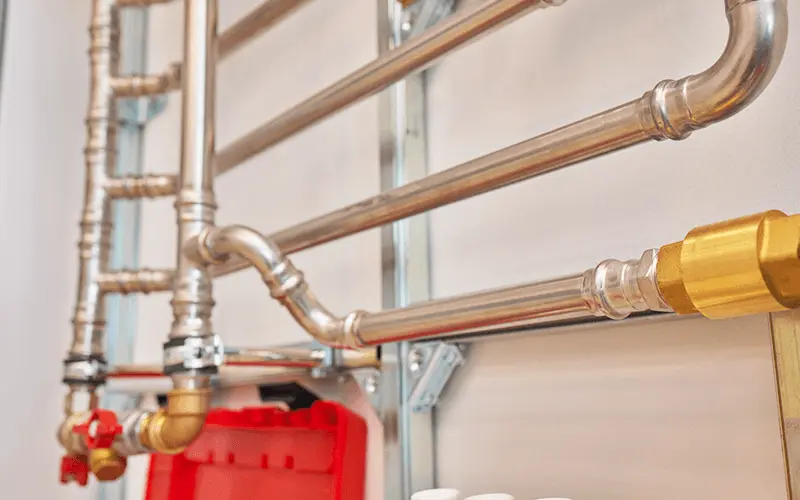

作業現場や工場で使われるバルブ(弁)とは?
バルブ(弁)は、日常的なものから業務用の専門性が高いものまで実に様々な種類があります。
そもそもバルブとは「液体や気体の配管など、流体が通る系統において設けられる流れの方向・圧力・流量の制御を行う機器の総称(バルブ – Wikipediaより)」で、管と組み合わせて流れをコントロールするために使います。
作業現場や工場で使われるバルブは、使用する液体・気体の種類に合った素材と構造のものを選びます。
□ 可燃性
□ 毒性
□ 腐食性
□ 圧力
□ 温度
など、複数の要素を考慮してバルブを選ぶ必要があります。
作業用バルブの種類と見分け方
作業現場で使われることの多いバルブの種類と、見分け方をご紹介します。

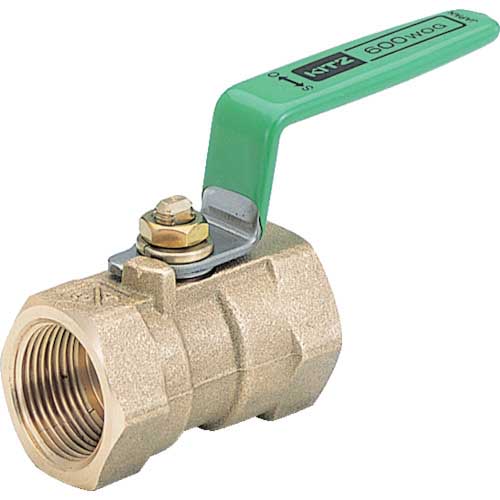

ボールバルブ
弁体の真ん中に穴が開いたボール状のバルブ。
ハンドルを回して穴の位置を調整して使用し、ガスの元栓もこのボールバルブが使われています。
200度以上の高温の流体には使用できませんが、ハンドルを少しずつ回して弁棒を上下させるタイプのものよりも急な開け閉めがしやすいのが特徴です。
ゲートバルブ
仕切弁という呼び方の方が慣れている方もいるかもしれません。
真っすぐの流路で使われ、全開で使うか締め切るかのどちらかの用途しかありません。
分かりやすい例で言うと道路内の水道管などで使われています。

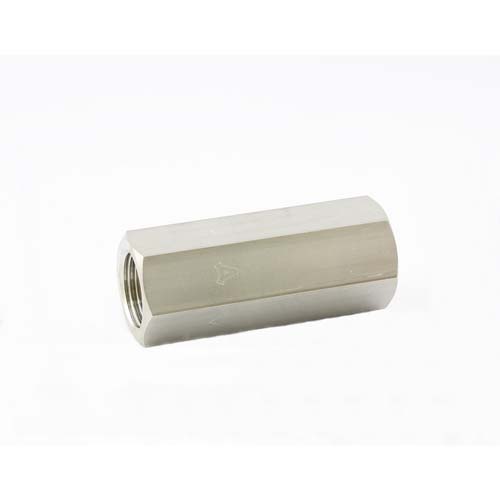

チェックバルブ(逆止弁)
流体の逆流を防ぐために使われるバルブです。
ハンドルなどはついておらず、パイプ内で逆流が起こったら弁体が管内に下りて流れを止めます。
製品によっては、逆流の勢いが弱いと弁体が反応せず閉じないこともあるようです。
購入の際は、スペックを確認しましょう。

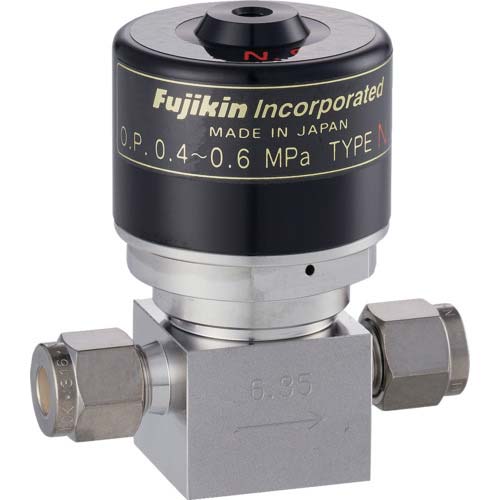

ダイヤフラムバルブ
ダイヤフラムバルブは、弁棒の下にゴムや樹脂でできた膜が貼られています。
ハンドルを回して便棒を上げ下げすると、膜が上下して開閉します。
膜で流れをコントロールするため、潤滑剤などが流体に入らず洗浄もしやすいため衛生面が重視される現場で用いられることが多いです。
バタフライバルブ
弁体が薄い円板になっていて、ハンドルを回して流量をコントロールします。
弁体を止める位置によって微妙な流量調節ができ、弁体が板状で薄いため省スペースで設置できるのがメリットです。
配管の配置が複雑だったり、スペースが限られている場合などによく用いられます。
グローブバルブ
玉形弁とも呼ばれ、ボディ部分が丸いのが特徴です。
丸いS字型のバルブ内を弁棒が上下する仕組みで、パイプ内の液体・気体の量をコントロールしやすく、流れをせき止める効果も高いことから「ストップバルブ」と呼称されるケースもあります。
難点として急な開け閉めがしにくという点があり、スピーディな調節をしたい場所には不向きかもしれません。
スライドバルブ
平板をスライドさせる仕組みのバルブ。気密性を高める効果があり、かつては蒸気機関やエンジンなどで使用されていました。
現在でも排水処理や用水切替などの用途で広く使われています。

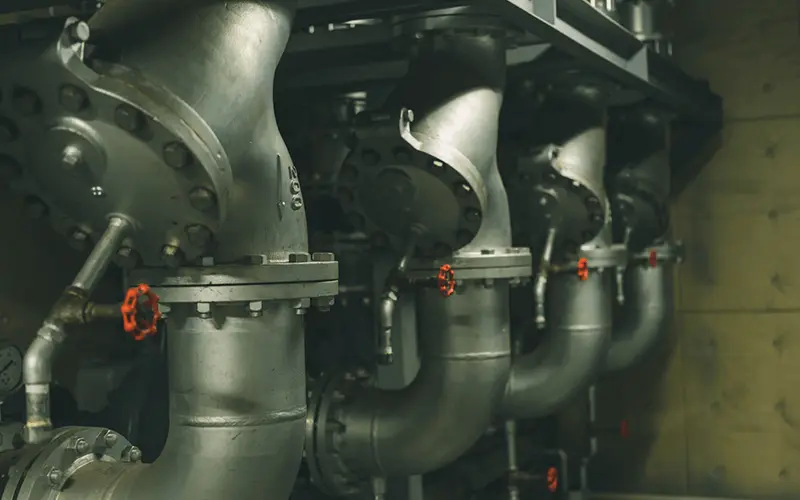

バルブの種類を見分ける記号について

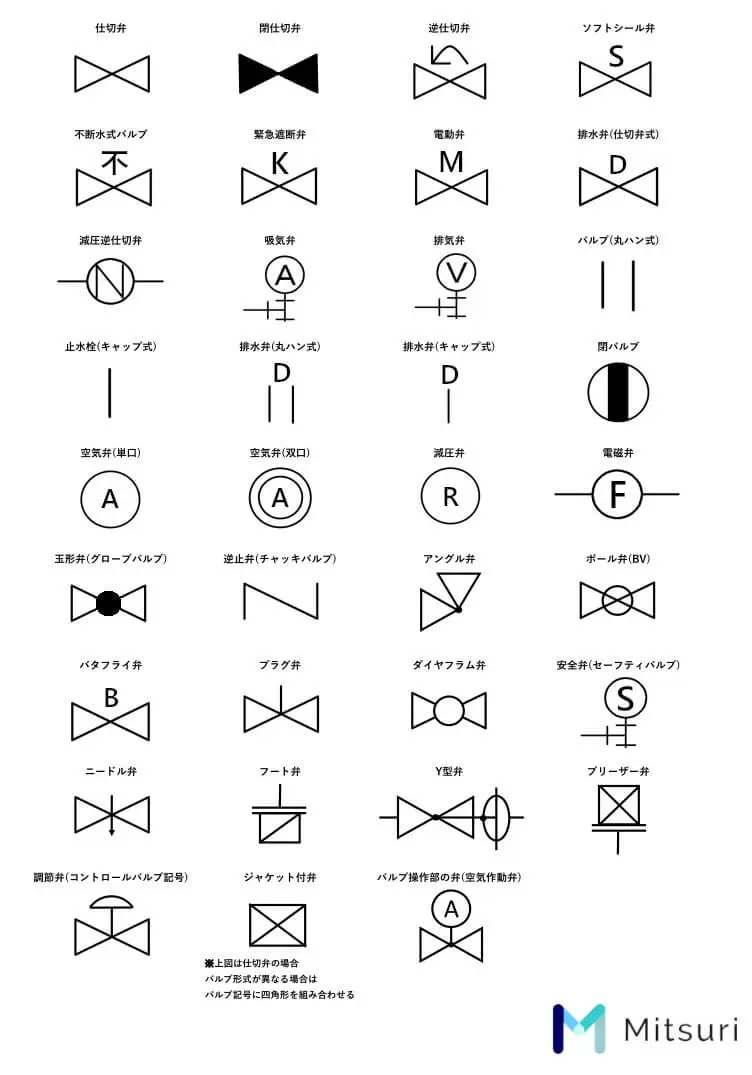

バルブの記号は図面作成する際などに使われ、バルブの種類や用途ごとの記号がJIS規格で下表のように定められています。
画像引用元:バルブ記号の種類一覧【メーター記号も紹介】
こちらの一覧表を見ても分かるように、混同しやすい記号などもあるので図面を引く場合はよく注意しましょう。
現場市場のおすすめバルブ厳選7選!
こちらでは、現場市場でお取り扱いしているバルブ製品から厳選して7つご紹介します。

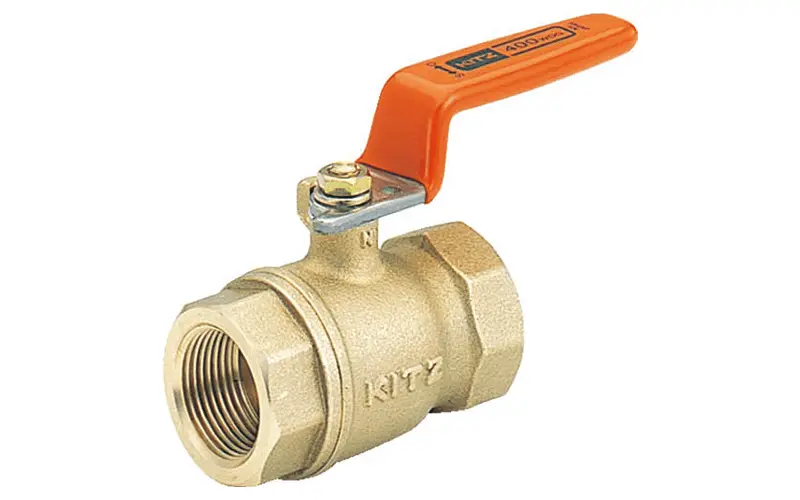

キッツ Tシリーズボールバルブ400型 3/4 T-20A
商品名 | キッツ Tシリーズボールバルブ400型 3/4 T-20A |
---|---|
用途 | 水・油・ガスの設備配管用(可燃性ガス・毒性ガスはNG) |
商品コード | 00960005 |
メーカー | (株)キッツ |
価格 | <%price_00960005%> |
バリはや便 | 対応 |
特徴 | ボール径1段落ちレバータイプ |
仕様 | 呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長68mm/高さ42mm/ハンドル長D80mm 最高圧力2.75MPa |
材質 | 黄銅 |
原産国 | タイ |
株式会社キッツは1951年に創業した国内最大のバルブメーカーです。
こちらは水・油・ガスの設備配管用のボールバルブで、重さは360gほどで使いやすいモデルです。
現場市場商品ページ

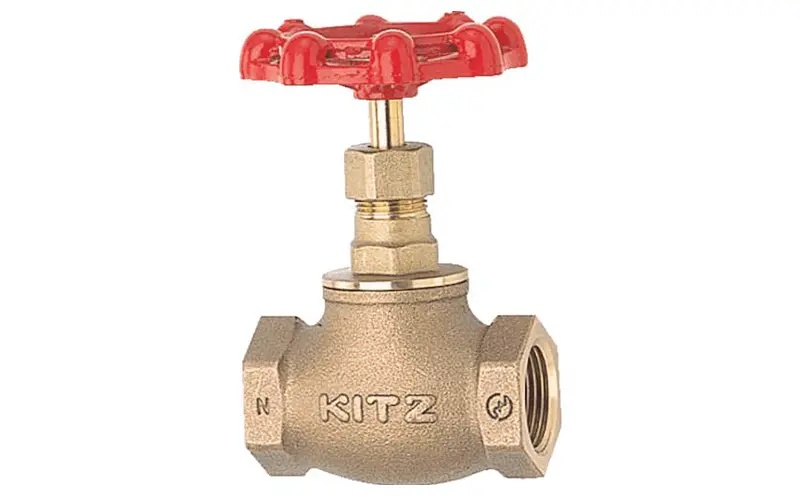

キッツ グローブバルブ5K 3/4 K-20A
商品名 | キッツ グローブバルブ5K 3/4 K-20A |
---|---|
用途 | 空気・清流水・油・ガス用(可燃性ガス・毒性ガスはNG) |
商品コード | 00944995 |
メーカー | (株)キッツ |
価格 | <%price_00944995%> |
バリはや便 | 対応 |
特徴 | ねじ込み型グローブ弁 |
仕様 |
呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長70mm/高さ102mm/ハンドル長D70mm 最高圧力0.7MPa |
材質 | 青銅 |
原産国 | タイ |
キッツ グローブバルブ5K 3/4 K-20Aは、ねじ込み型のグローブバルブです。
油や清流水用に使用する場合は、120°以下でご使用ください。
現場市場商品ページ

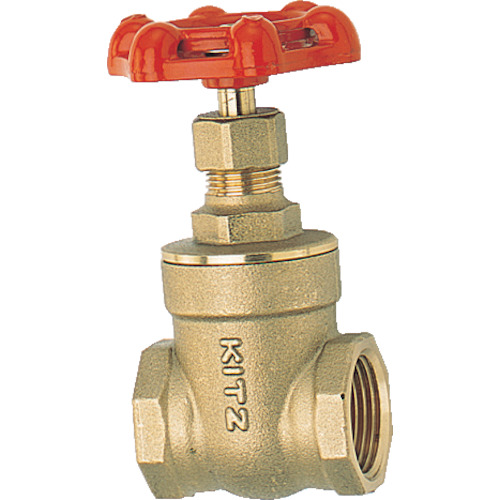

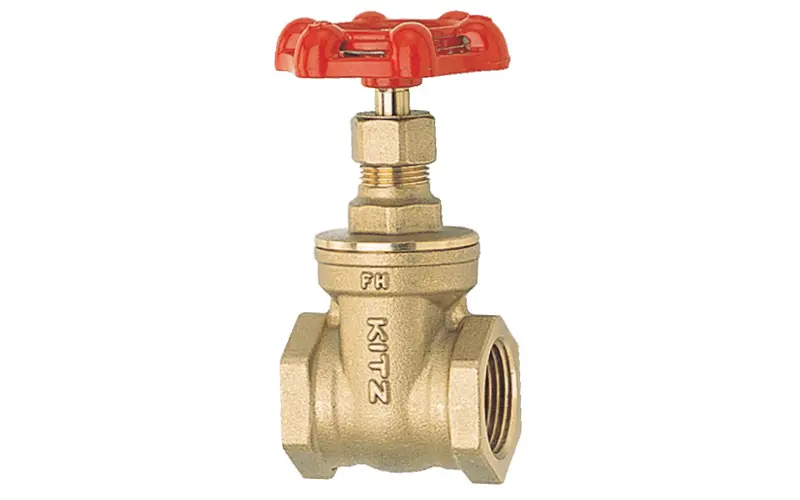

キッツ ゲートバルブ125型 3/4 FH-20A
商品名 | キッツ ゲートバルブ125型 3/4 FH-20A |
---|---|
用途 | 清流水・飽和蒸気用 |
商品コード | 00943720 |
メーカー | (株)キッツ |
価格 | <%price_00943720%> |
バリはや便 | 対応 |
特徴 | 鉛浸出基準合格品 |
仕様 |
呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長47mm/高さ87mm/ハンドル長D55mm 最高圧力1.18MPa |
材質 | 黄銅(C3771BE) |
原産国 | タイ |
こちらのゲートバルブは、清流水・飽和蒸気用の製品です。
流体汚染をしないため衛生的に使用でき、耐久性も優れているモデルとなっています。
現場市場商品ページ

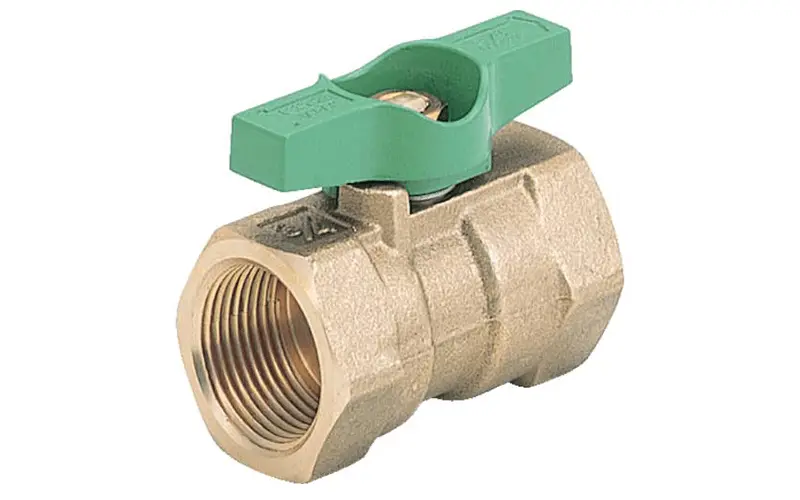

キッツ Tシリーズボールバルブ 3/4 TKT-20A
商品名 | キッツ Tシリーズボールバルブ 3/4 TKT-20A |
---|---|
用途 | 水・油・ガス・蒸気の設備配管用(可燃性ガス・毒性ガスはNG) |
商品コード | 00960841 |
メーカー | (株)キッツ |
価格 | <%price_00960841%> |
バリはや便 | 対応 |
特徴 | 本体一体型のT型ハンドルレバー |
仕様 |
呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長59mm/高さ34mm/ハンドル長D60mm 最高圧力4.12MPa |
材質 | 黄銅(C3771BE) |
原産国 | タイ |
T字型のハンドルが特徴的なレデューストボア構造のボールバルブです。
水・油・ガス・蒸気の設備配管などの用途で使用でき、機械装置用としても適しています。
現場市場商品ページ

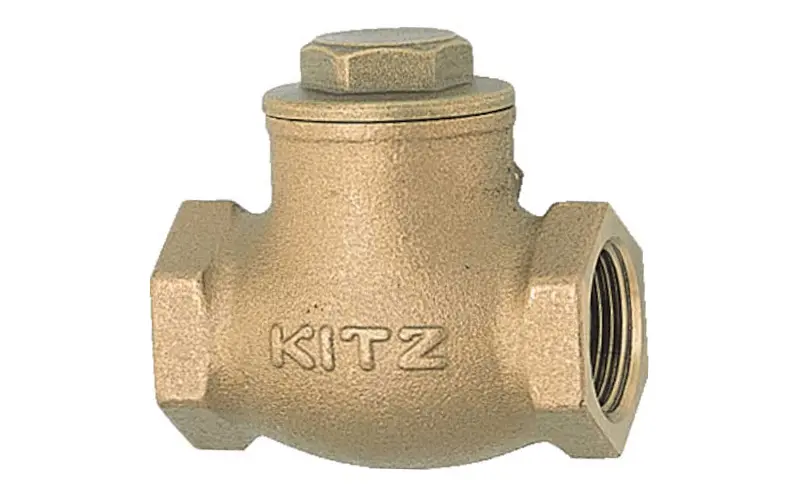

キッツ スイングチャッキバルブ125型 3/4 R-20A
商品名 | キッツ スイングチャッキバルブ125型 3/4 R-20A |
---|---|
用途 | 清流水・飽和蒸気用 |
商品コード | 00958672 |
メーカー | (株)キッツ |
価格 | <%price_00958672%> |
バリはや便 | 対応 |
特徴 | 逆流をシャットアウトするためのバルブ |
仕様 |
呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長70mm/高さ45mm 最高圧力1.18MPa ねじ込み形逆止め弁 |
材質 | 青銅(CAC) |
原産国 | タイ |
シンプルな形状のねじ込み式の逆止弁です。
流体が流れやすい構造のため、作業性が高く効率の良い配管が可能です。
青銅製で錆びにくく、油圧配管にも使われます。
現場市場商品ページ

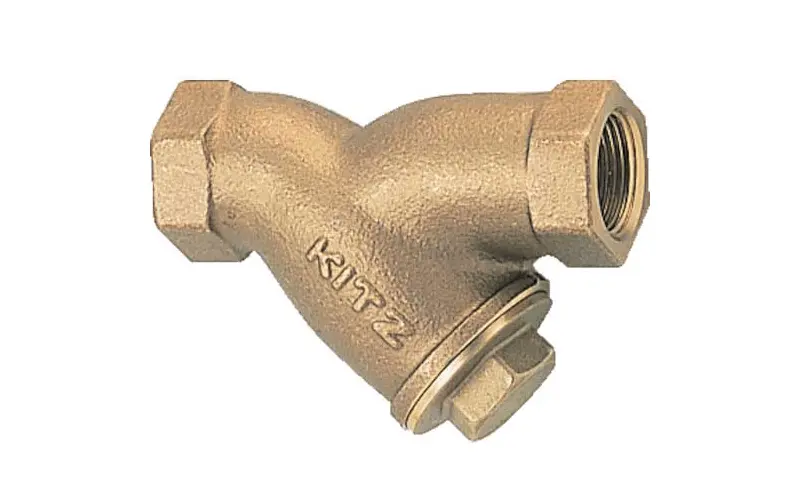

キッツ Y形ストレーナ 3/4 Y-20A
商品名 | キッツ Y形ストレーナ 3/4 Y-20A |
---|---|
用途 | 清流水用 |
商品コード | 00962851 |
メーカー | (株)キッツ |
価格 | <%price_00962851%> |
バリはや便 | 対応 |
特徴 | 配管内の異物・ゴミを排除するためのスクリーン内蔵 |
仕様 |
呼び径A:20、呼び径B:3/4 呼び径27.2mm/全長100mm/高さ57m 最高圧力1.37MPa |
材質 | 青銅(CAC) |
原産国 | タイ |
内部に60°千鳥抜きステンレス打ち抜き板スクリーンが入っており、異物の混入防止に役立ちます。
しっかりとした作りで、コストパフォーマンスの高いバルブとして高い評価を得ています。
現場市場商品ページ

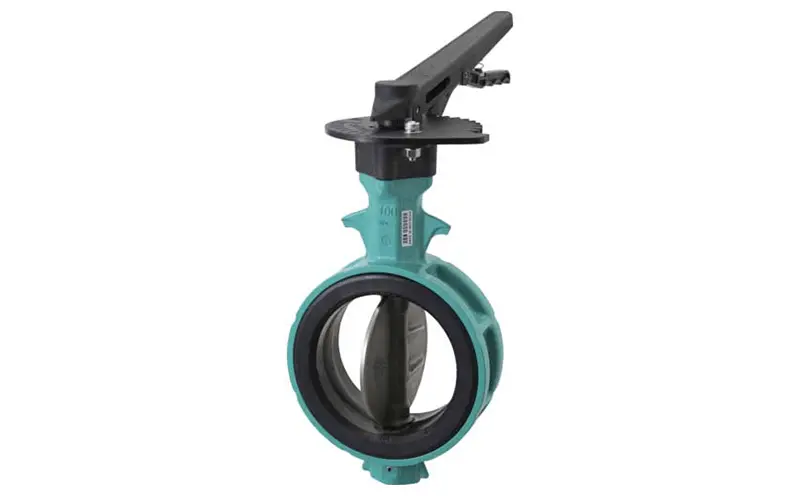

巴 700Z-1J JIS10K ADC12/SCS14/EPDM 80A 700Z-1J-80-S-E
商品名 | 巴 700Z-1J JIS10K ADC12/SCS14/EPDM 80A 700Z-1J-80-S-E |
---|---|
用途 | 水処理・建築一般用 |
商品コード | 00770365 |
メーカー | 巴バルブ(株) |
価格 | <%price_00770365%> |
バリはや便 | 対応 |
特徴 |
JIS B 2032適合品 日本海事協会認定品 |
仕様 |
呼び径A:80、呼び径B:3 1/2 呼び径46mm/全長284mm/外円 80mm 最高圧力1.0MPa 使用温度範囲 -20〜120°(連続仕様の場合は-10〜70°) ロックレバー式 |
材質 |
本体:アルミ 弁体:ステンレス シートリング:ゴム |
原産国 | インドネシア |
日本海事協会認定品・JIS B 2032適合品の認定を受けた高性能なバタフライバルブです。
世界初のアルミダイカストで作られたバルブで、ロングセラー商品として人気の高かったものがリニューアルによってさらに進化しました。
現場市場商品ページ
まとめ
今回解説したように、バルブはそれぞれの種類ごとに適した使用の場面があります。
同じ形でも素材によって使用できる流体が異なるので、必要に応じてバルブを使い分けましょう。
その他バルブを選ぶ際は、対応している最高圧力やサイズなどもチェックしてください。
本文中でご紹介した製品はこれらのスペックも細かく記載しておりますので、バルブを選ぶ際にぜひお役立てください。
