伝動ベルトの種類と特徴について解説

伝動ベルトとは？摩擦などを使って動力伝達する装置

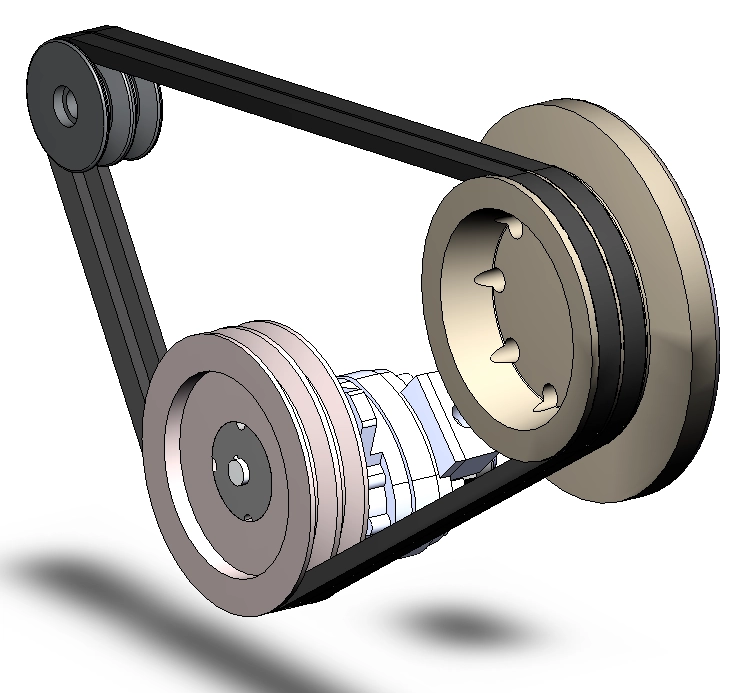

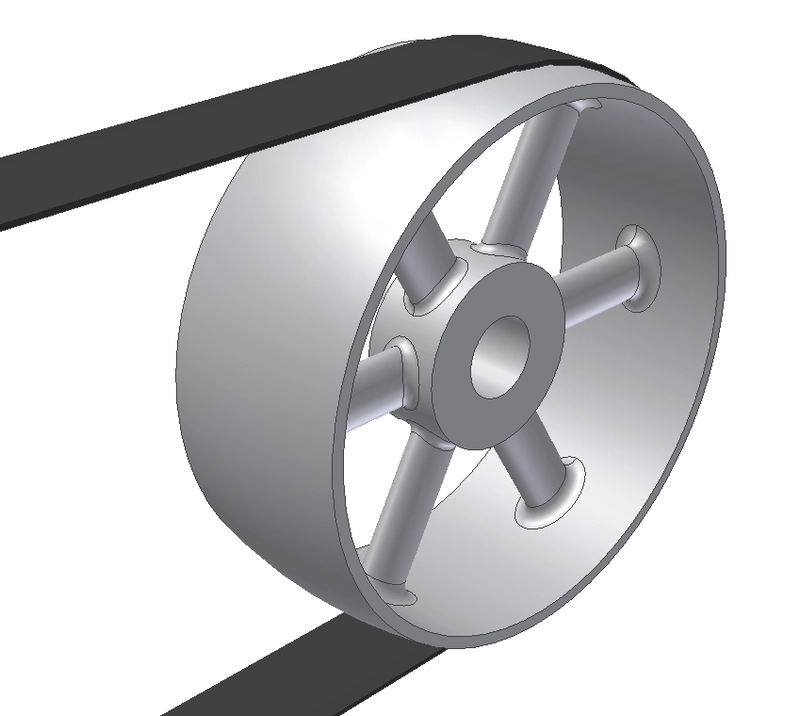

伝動ベルトとはベルトとプーリー（円筒状の部品）を組み合わせて、摩擦やかみ合わせによって動力を伝達する装置のことです。

画像引用元：ベルトドライブ - Wikipedia

動力伝達装置はエンジンやモーターなど原動機の回転エネルギーを機械や他の部品に伝えるために用いられ、様々な産業機器・自動車・自動ドア・エレベーターなどに使われています。
生活により身近なものでいうと、ATMやOA機器の中にも伝動ベルトが用いられています。


動力伝達装置には、
　1.平らなベルトを使って摩擦力を利用するもの
　2.歯付きベルトを使って嚙合わせるもの
　3.ローラーチェーンとスプロケットを使うもの
などがあります。

今回は、1と2のベルトを使う装置について解説していきます。

伝動ベルトの種類

伝動ベルトには摩擦力を使う摩擦ベルトと、しっかりとプーリとベルトを嚙合わせる歯付きベルトがあります。

それぞれベルトの種類と特長について見ていきましょう。

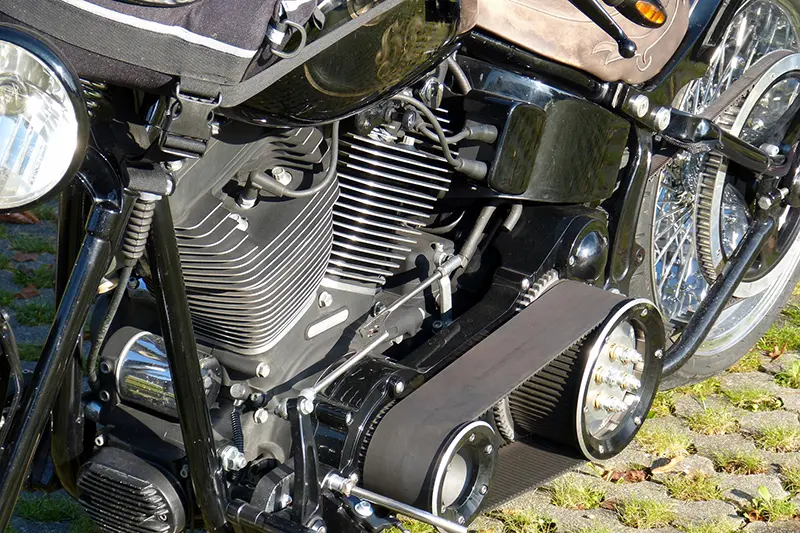

摩擦力を利用する伝動ベルト

摩擦力で動力伝動を行う摩擦伝動ベルトは、柔軟性と高張力を併せ持つ素材が使われます。
このタイプの伝動ベルトのメリットとして、
　●他のタイプの動力伝動と比べると設置・運転・メンテナンスがしやすい
　●比較的軽量
　●チェーンタイプとは違い潤滑油がいらないため汚損リスクがない
　●稼働時の音が比較的静か
などが挙げられます。

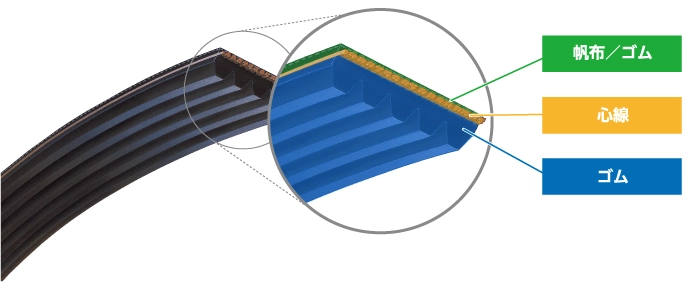

ベルトの素材には延伸ポリアミドフィルムやポリエステルコード、綿布・ポリエステル織布など、ベルトのタイプや用途に応じて様々な素材が使われます。

摩擦伝動ベルトの形状には、

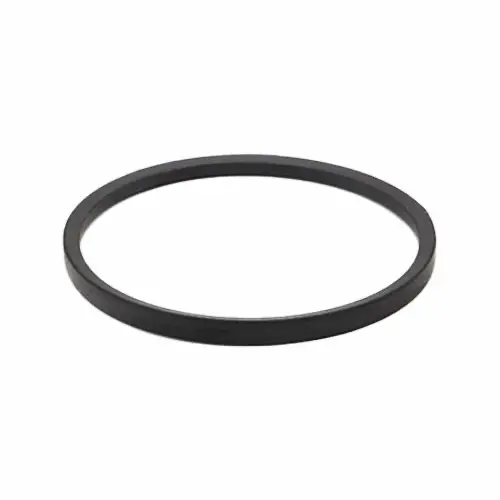

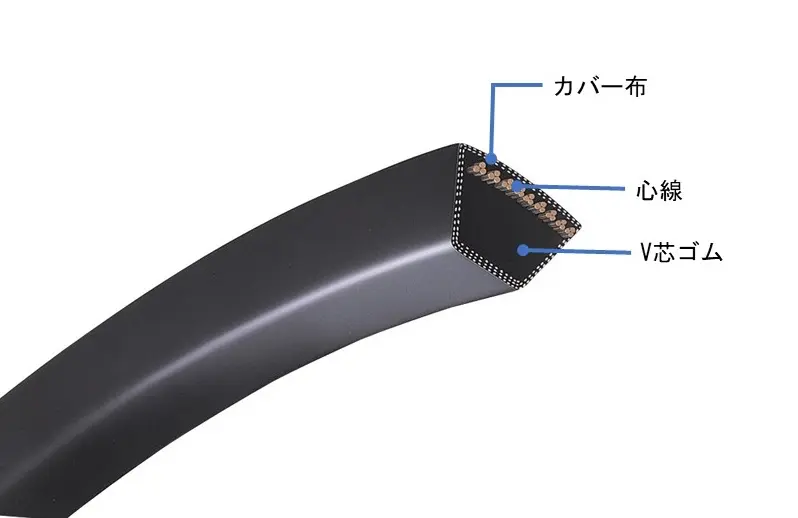

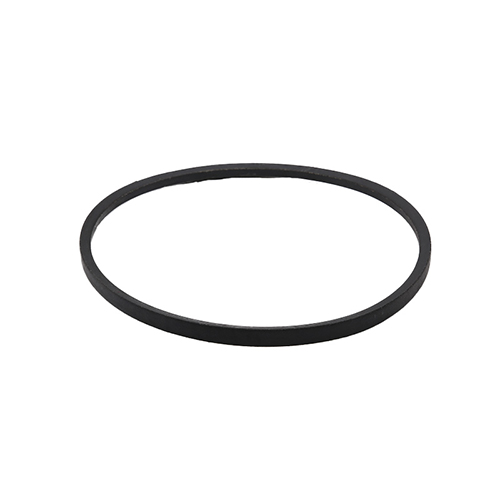

　●Vベルト
　●平ベルト
　●六角ベルト
　●Vリブドベルト
　●丸ベルト
などがあります。

伝動ベルトを選ぶコツ

伝動ベルトを選ぶ上で重要なポイントや、選び方のコツについてご紹介していきます。

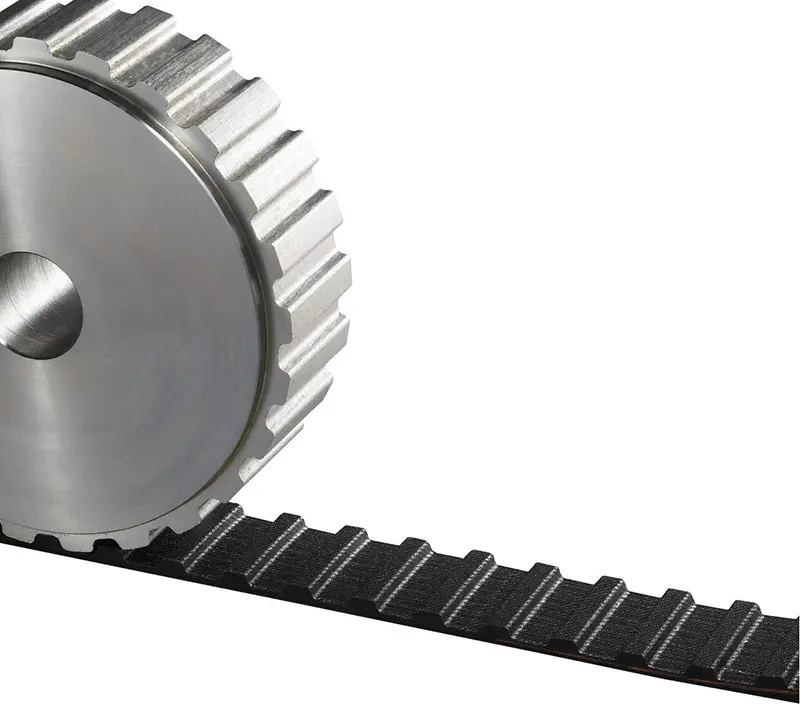

ベルトに合った形状のプーリーを使う

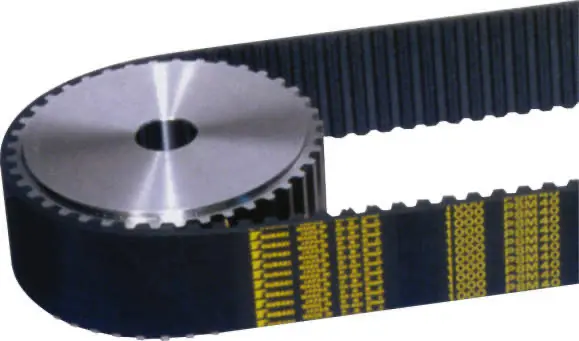

ベルトの伝動に使われるプーリー

は、ベルトの形状に合ったものをお選びください。

画像引用元：タイミングプーリ

異なる形状のものを使用すると、上手く摩擦力や噛み合う力が生まれずに伝動装置としての役割が発揮できません。

使用温度

伝動ベルトは軽作業用機器から大型の産業機械まで広く用いられているため、標準的な伝動ベルトの仕様限界温度は−40℃〜70℃程度と幅広いのが特長です。

常に高温（100℃〜）になる場合は耐熱用タイミングベルトを、低温（−50℃）の状況下で使用する場合は低温用ベルトを利用するなど、使用環境に合った機能を持つ製品を選びましょう。

ただ、ゴム製ベルトなどは常温以外で使用すると製品寿命が短くなることがあります。
定期的に点検して、亀裂など異常があれば早めに交換してください。

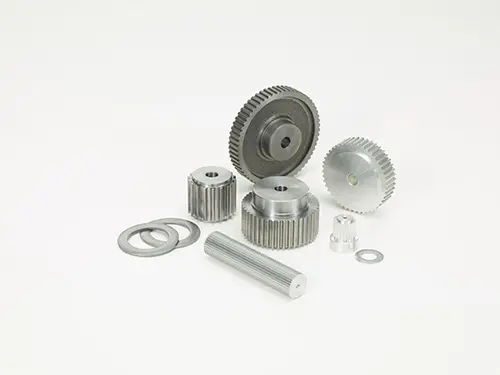

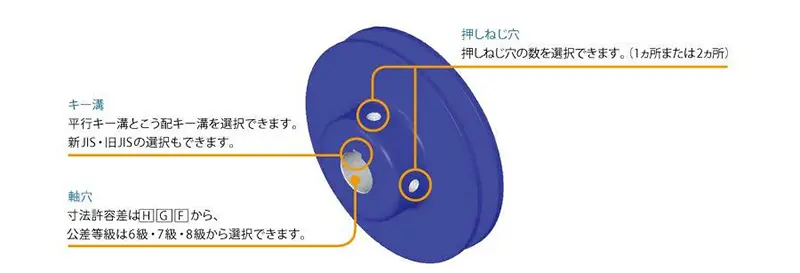

軸穴・キー溝寸法

プーリーを購入する際は、軸穴とキー溝寸法が合っているよくご確認ください。

画像引用元：Vプーリー追加工サービス | NBK【鍋屋バイテック会社】

・軸穴
プーリをモーター等の機器に固定するために軸を入れるための穴です。

・キー溝
プーリーと軸が滑らないように固定するためのキー。
キーを入れる溝の形状には、平行・勾配・半月などがあります。

まとめ

今回は伝動ベルトの種類と、それぞれの特長についてご紹介しました。
ベルトの形状によって適した用途が異なり、さらに使用するプーリーや使用環境によっても適した組み合わせが異なります。
