ノギスの正しい使い方と測定のコツを解説!おすすめ10製品も
ノギスは手のひらサイズのものを測定したり、段差や深さを測定するために使う器具です。
ものづくりや加工、測定作業などプロの現場やDIYで用いられます。
正確な測定結果を得るには、正しいノギスの使い方を知らなければなりません。
そこで今回は、用途ごとのノギスの正しい使い方について詳しく解説します。
INDEX
- 1.ノギスとは?
- 1-1.ノギスの構造と部位
- 2.ノギスの種類とそれぞれの特徴
- 2-1.バーニア式ノギス
- 2-2.ダイヤル式ノギス
- 2-3.デジタルノギス
- 3.ノギスの正しい使い方
- 3-1.外側測定
- 3-2.内側測定
- 3-3.段差測定
- 3-4.深さ測定
- 4.正しく測定するためのコツ
- 4-1.スライダがスムーズに作動するか確認する
- 4-2.測定面が歪んでないか確認する
- 4-3.メモリの0点があっているか確認する
- 4-4.測定物の向きとポジションを確認する
- 5.現場市場おすすめのノギス10製品
- 5-1.シンワ ポケットノギス 19518
- 5-2.シンワ プラノギス ポッケ 70mm 19514
- 5-3.シンワ プラノギス ポッケ 100mm 19515
- 5-4.シンワ デジタルノギス 大文字2 150mm 19995
- 5-5.ミツトヨ M型標準ノギス(530-101) N15
- 5-6.シンワ 高級超ミニノギス70mm 19892
- 5-7.ミツトヨ ABSデジマチックキャリパ(500-181-30) CD-15APX
- 5-8.シンワ デジタルノギス カーボンファイバー大文字 150mm 19990
- 5-9.KDS デジタルノギス150カーボンファイバー製 DC150CFBP
- 5-10.TRUSCO 標準型ノギス 150mm THN-15
- 6.まとめ

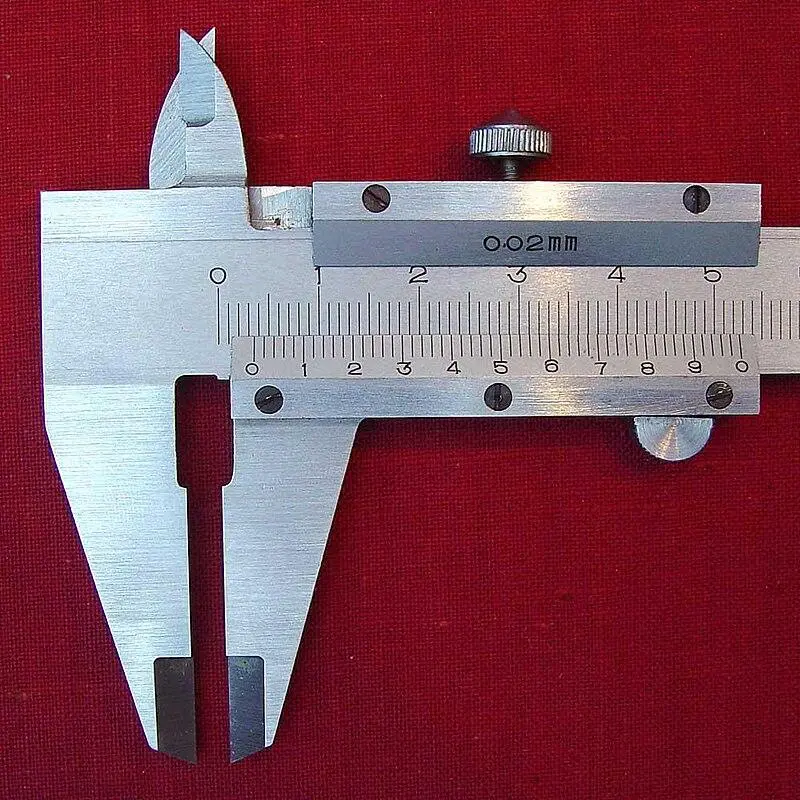

ノギスとは?
画像引用元:ノギス - Wikipedia
ノギスは、対象物の厚みや外径・内径、段差などを計測する測定器具です。
ノギスという名前はバーニア目盛りを開発したポルトガルの数学者ペドロ・ノニウス(ヌネシュとも)が由来だとされています。
ちなみに、英語ではキャリパー(Calipers,calliper)と呼ばれています。

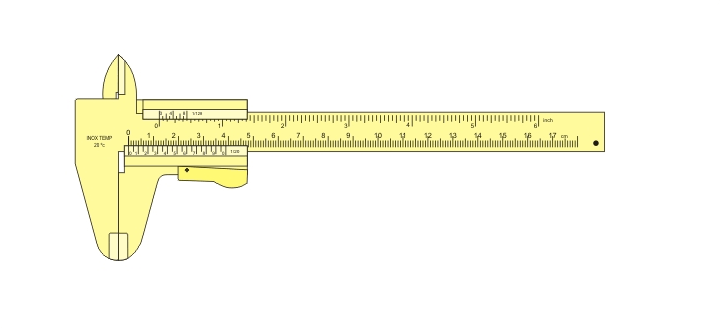

画像引用元:ノギス - Wikipedia
本尺と、スライダーにはそれぞれ口ばし状の爪が付いていて、そこに対象物を挟んだり、当てたりして測定します。

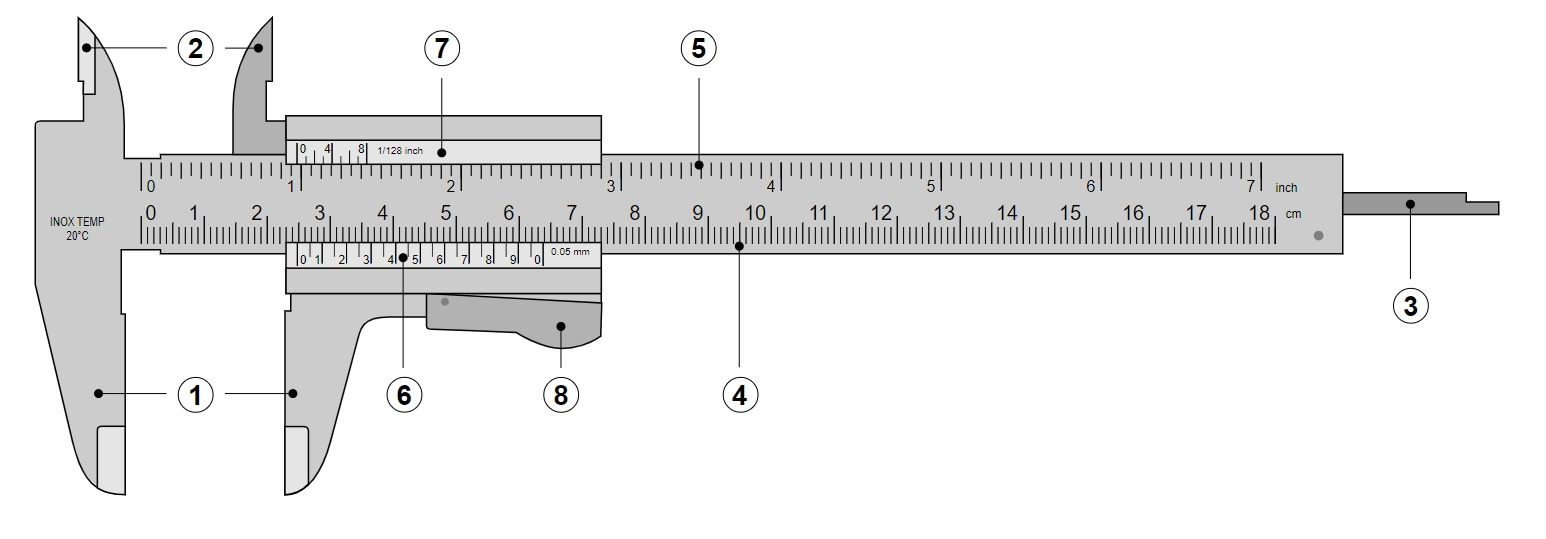

ノギスの構造と部位
ノギスの構造と、各部位の名称についてご紹介します。
画像引用元:ノギス - Wikipedia
1.ジョウ、外側用ジョウ
本尺、副尺の2つのジョウで対象物を挟んで外寸や外形、直径などを測定します。
2.クチバシ、内側用ジョウ
本尺、副尺の2つのクチバシを測定したい対象の穴や溝などに差し込んで、内寸や内径を測定します。
3.デプスバー
本尺の尾部分に付いた細いパーツです。溝や穴などに差し込んで、深さを測定します。
4.本尺目盛り(mm、cm表記)
本尺につけられたmm、cm表記の目盛りです。測定したい対象物の外径または内径のサイズを測定します。
5. 本尺 目盛り(inch)
インチ表記の目盛りです。内側用ジョウの側についていることが多いですが、インチ表記がないノギスも少なからず販売されています。
6.副尺目盛り(バーニア目盛り mm、cm表記)
スライダー部分に付けられた、本則の目盛りよりも小さい小数点以下の数値を測定するパーツです。
7.副尺目盛り(バーニア目盛り inch表記)
副尺目盛りのインチ表記です。製品によってはない場合もあります。
8.指かけ
バーニア目盛りについていて、指かけ部分に親指を置くことで安定して測定できます。
ノギスの種類とそれぞれの特徴
工業用のノギスの中でバーニア式ノギス、デジタルノギス、ダイヤル式ノギスは、JIS規格(B 7507)が定められています。

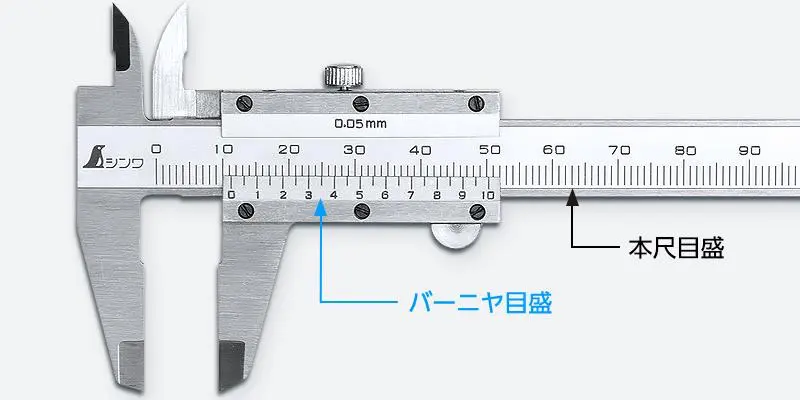

バーニア式ノギス
画像引用元:緻密にサイズを読み取る「バーニヤ目盛」 - シンワ測定株式会社
バーニア式ノギス(バーニヤ式とも)は、昔からある最もベーシックなタイプのノギスです。
バーニア目盛りは、本尺の目盛りよりも小さな数値で測定できます。
バーニア目盛りの単位は、0.1mm刻みだったり、0.05mm刻みだったりと製品によって異なるので、用途にあった目盛りのものをお選びください。

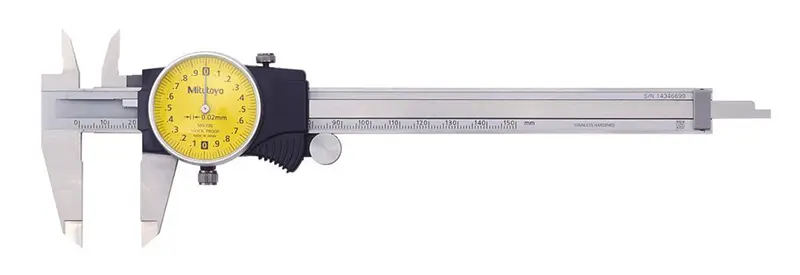

ダイヤル式ノギス
画像引用元:ダイヤルノギス DTX D15TX | 商品 | ミツトヨ
ダイヤル式ノギスは、測定した数値がダイヤル式で表示されます。
本尺とダイヤル裏に微笑の歯車パーツが付けられていて、ジョウの動きを読み取る仕組みです。
バーニア式ノギスよりも読み取り制度が高いのですが、ごく小さな歯車パーツを使用しているため、粉塵や素材のきり粉などが入るリスクがあります。

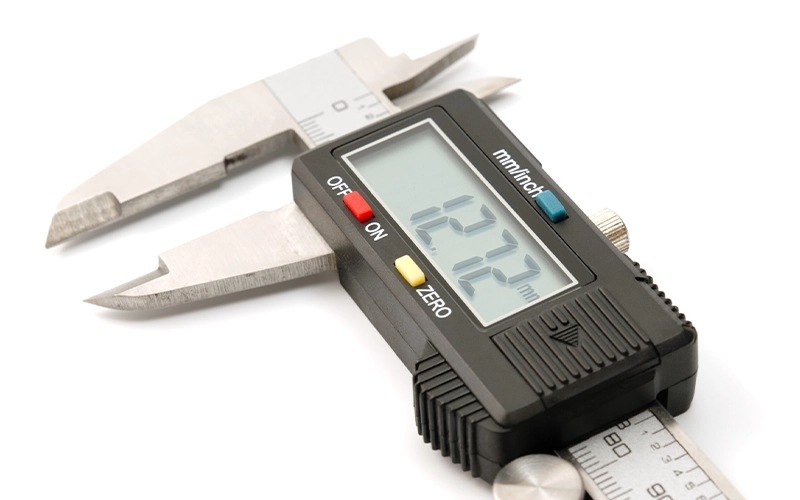

デジタルノギス
画像引用元:デジタルノギス ミニ2 100o - シンワ測定株式会社
デジタルノギスは本尺にユニットがついており、測定結果がディスプレイに数字で表示されます。
絶対位置を測定するアブソリュート方式と、相対位置を求めるインクリメンタル方式があります。
正確な測定値を求めるならアブソリュート方式がよいですが、誘電容量式の場合だと水・油・粉塵などの影響を受けるので、使用現場によっては適さないことがあります。
ノギスの正しい使い方
ノギスの正しい基本的な使い方について見ていきましょう。

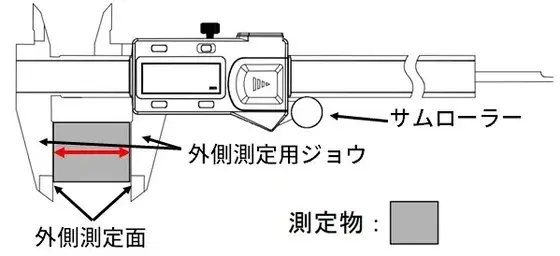

外側測定
画像引用元:ノギスの4つの測定方法
外側用ジョウで対象物を挟んで外径などを測ります。
測定時は外側用ジョウと対象物を密着させましょう。

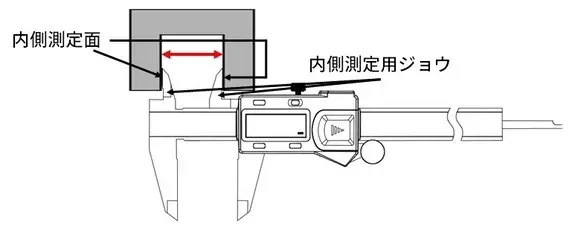

内側測定
画像引用元:ノギスの4つの測定方法
内側用ジョウを溝やパイプ穴などに差し込み、対象物の内壁にぴったりと密着させて内径を測定します。

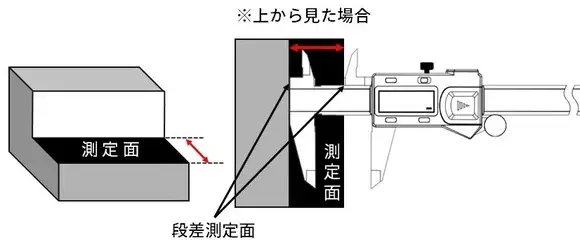

段差測定
画像引用元:ノギスの4つの測定方法
内側用ジョウを測定したい段差に差し込んで、副尺を端に合わせて段差を測定します。

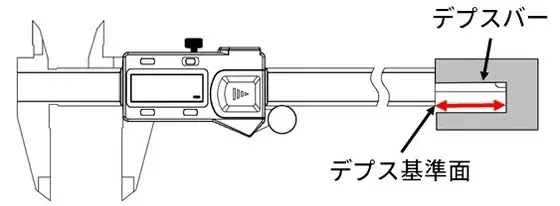

深さ測定
画像引用元:ノギスの4つの測定方法
デプスバーを穴の底に押し付けて深さを測定します。
正しく測定するためのコツ
ノギスを使用する場合、対象物を挟む位置や本体の歪みなどがあると正確な数値が測れないことがあります。
こちらでは、正しく測定するために大切な4つのコツをご紹介します。

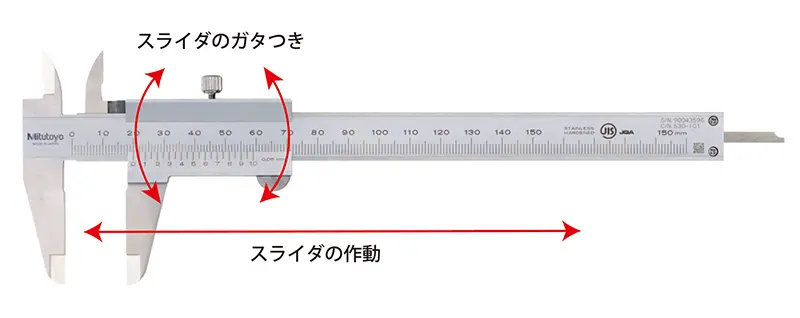

スライダがスムーズに作動するか確認する
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ
使用前にスライダー(副尺やディスプレイ、ダイヤルが付いた部分)がなめらかに動くかご確認ください。
スライダー部分の動きが硬かったり、ガタガタしている場合、粉塵や油分などが入り込んでいる可能性があります。
長く快適に使用するためにも、使用後に測定面やスライダー部分を清掃するようにしましょう。

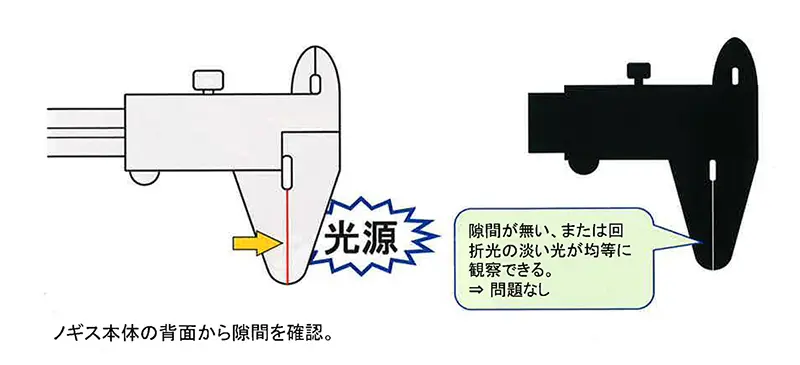

測定面が歪んでないか確認する
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ
外側用ジョウをぴったりと閉じた状態でライトなどにかざして、光が漏れないか確認します。
ぴったりと隙間がないか、ジョウ部分に弱い光が均等に見える場合は問題ありません。
光がムラになっていたり、ジョウ部分から強い光が見える場合は外側用ジョウが歪んでいる可能性があります。
内側用ジョウも同様の方法でご確認ください。

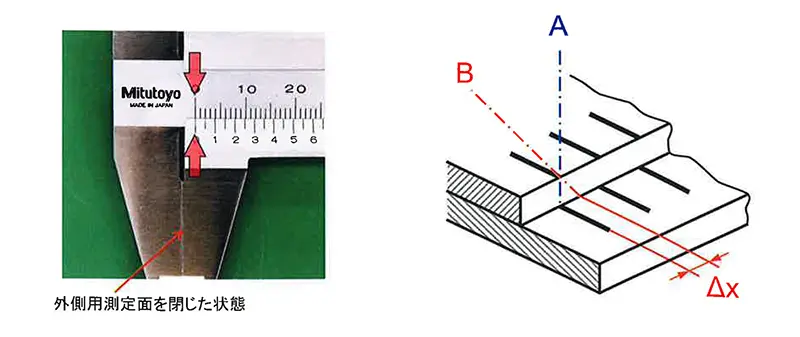

メモリの0点があっているか確認する
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ
バーニア式ノギスの場合は外側用ジョウをぴったりと閉じて、本尺と副尺の0の目盛りの位置にずれがないかご確認ください。
0点がずれていると、正確な測定ができません。
測定物の向きとポジションを確認する
外径や内径、深さなどを適切に測れるように、測定物の位置やポジションを作業の度に確認しましょう。

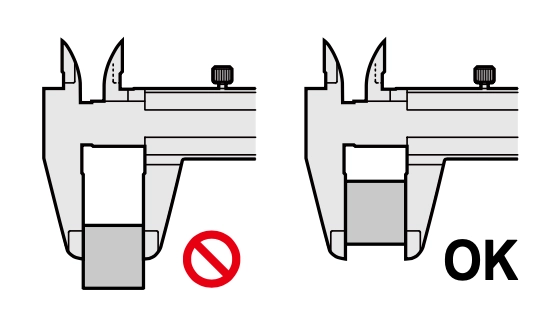

・外側用ジョウを使う際はジョウの先ではなく、本尺に近づけて挟む
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ

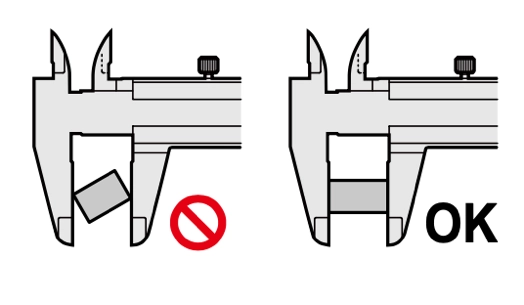

・測定物は斜めにしない
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ

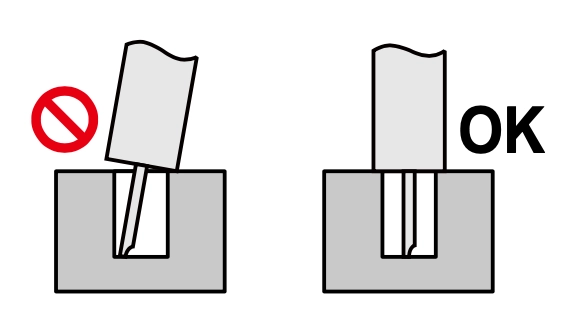

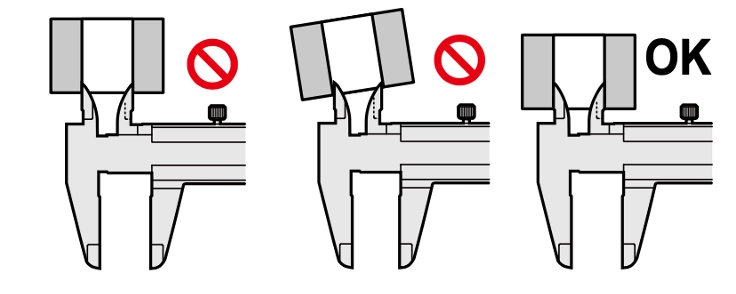

・内側用ジョウは垂直にできる限り深く差し込む
画像引用元:ノギスの正しい使い方、読み方と注意点 | ミツトヨ
・デプスバーで深さ測定をする場合は垂直に差し込む
おすすめのコーキング剤(シーリング剤)7製品
現場市場で取り扱っているノギスのおすすめ10製品について、価格・発送タイミング・スペックを詳しくご紹介します。

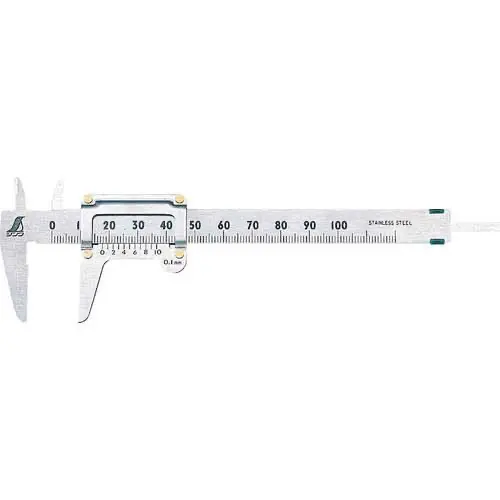

シンワ ポケットノギス 19518
商品名 | シンワ ポケットノギス 19518 |
---|---|
価格 | <%price_00503287%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ステンレス(SUS420J2) |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜100mm 最小表示:0.1mm 外側用ジョウ:28mm 内側用ジョウ:12mm デプスバー:有 全長:157mm 器差:±0.1mm |
商品ページはこちら

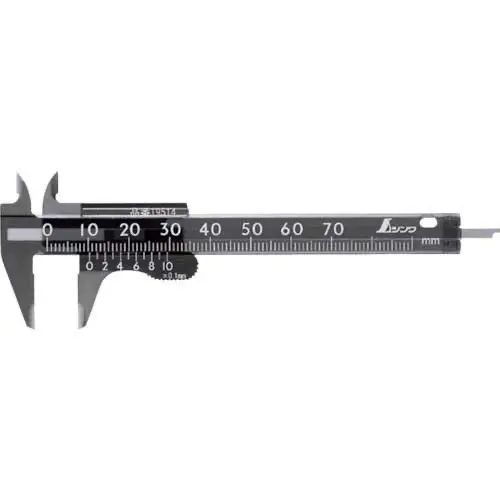

シンワ プラノギス ポッケ 70mm 19514
商品名 | シンワ プラノギス ポッケ 70mm 19514 |
---|---|
価格 | <%price_00503285%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ポリカーボネート |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜70mm 最小表示:0.1mm 外側用ジョウ:19mm 内側用ジョウ:8mm デプスバー:有 全長:114mm 器差:±0.1mm |
商品ページはこちら

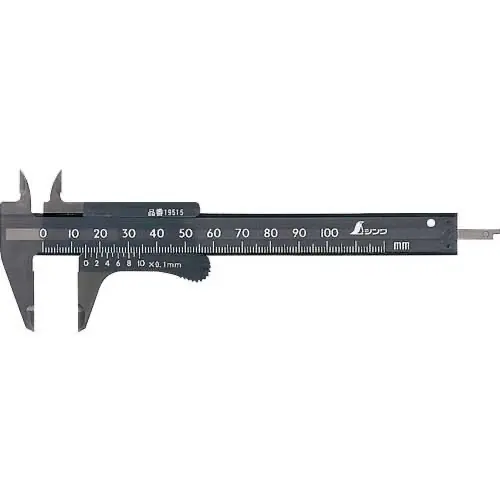

シンワ プラノギス ポッケ 100mm 19515
商品名 | シンワ プラノギス ポッケ 100mm 19515 |
---|---|
価格 | <%price_00503286%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ポリカーボネート |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜100mm 最小表示:0.1mm 外側用ジョウ:27mm 内側用ジョウ:11mm デプスバー:有 全長:161mm 器差:±0.1mm |
商品ページはこちら

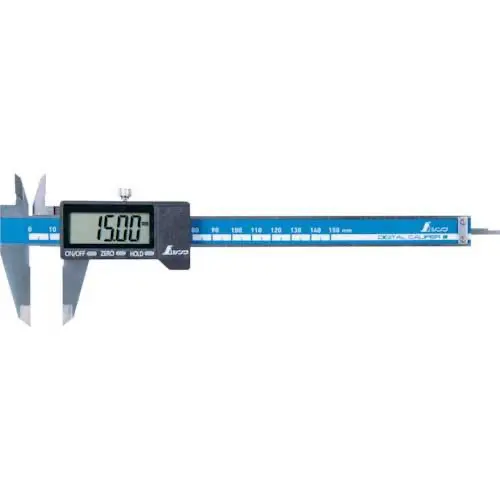

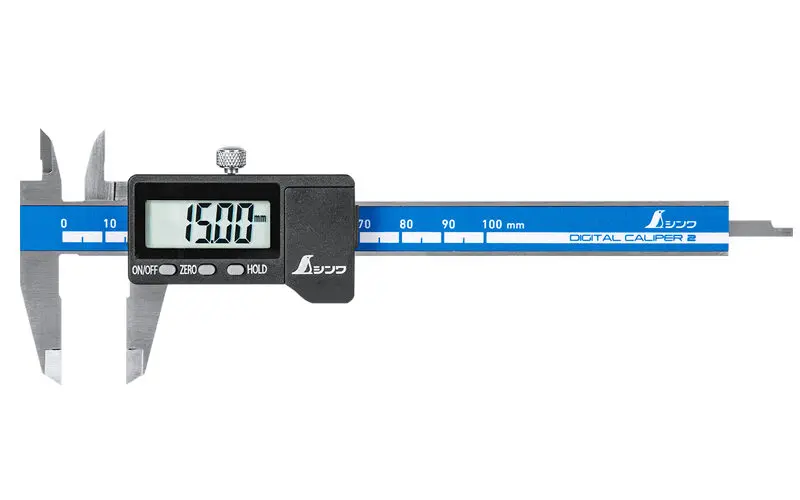

シンワ デジタルノギス 大文字2 150mm 19995
商品名 | シンワ デジタルノギス 大文字2 150mm 19995 |
---|---|
価格 | <%price_01105988%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 |
本体:ステンレス ユニット部:ABS樹脂 |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜150mm 最小表示:0.01mm 最小読み取り値:0.0mm 外側用ジョウ:40mm 内側用ジョウ:15mm デプスバー:有 全長:235mm 器差:±0.03mm 電源:酸化銀電池 SR441個 オートパワーオフ機能付き(5分) |
セット内容 |
ミニドライバー 酸化銀電池SR44(1個)※モニター用 |
商品ページはこちら

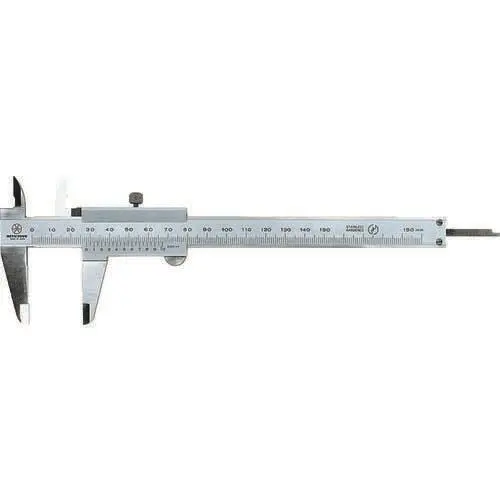

ミツトヨ M型標準ノギス(530-101) N15
商品名 | ミツトヨ M型標準ノギス(530-101) N15 |
---|---|
価格 | <%price_00956720%> |
メーカー | (株)ミツトヨ |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ステンレス |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲;0.1〜150mm 最小表示:0.05mm 外側用ジョウ:40mm 内側用ジョウ:17.0mm デプスバー:有 器差:±0.05mm |
商品ページはこちら

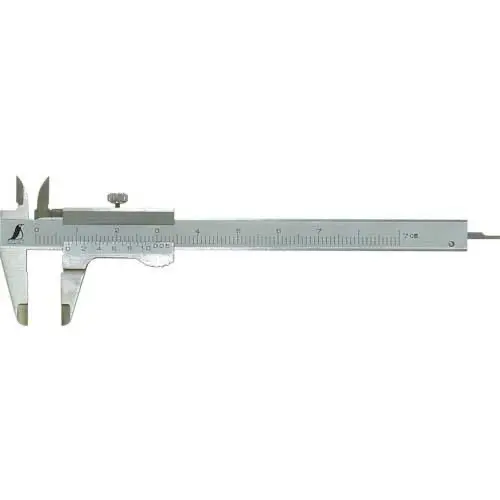

シンワ 高級超ミニノギス70mm 19892
商品名 | シンワ 高級超ミニノギス70mm 19892 |
---|---|
価格 | <%price_00503289%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ステンレス(SUS420J2) |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.05〜70mm 最小表示:0.05mm 外側用ジョウ:18.5mm 内側用ジョウ:8.5mm デプスバー:有 全長:114mm 器差:±0.06mm |
商品ページはこちら

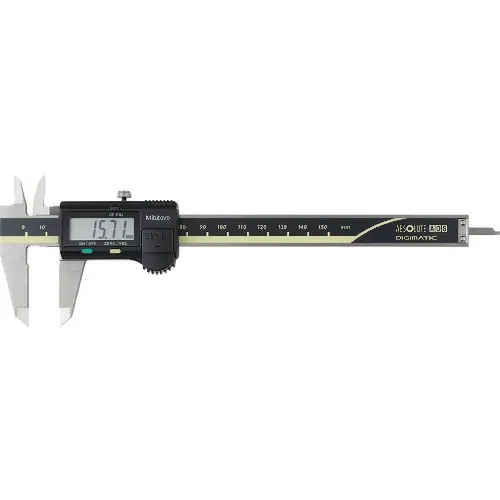

ミツトヨ ABSデジマチックキャリパ(500-181-30) CD-15APX
商品名 | ミツトヨ ABSデジマチックキャリパ(500-181-30) CD-15APX |
---|---|
価格 | <%price_00942284%> |
メーカー | (株)ミツトヨ |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜150mm 最小表示:0.01mm 外側用ジョウ:40mm 内側用ジョウ:16.5mm デプスバー:有 全長:157mm 器差:±0.02mm |
セット内容 | ボタン型酸化銀電池(SR44)×1個 |
商品ページはこちら

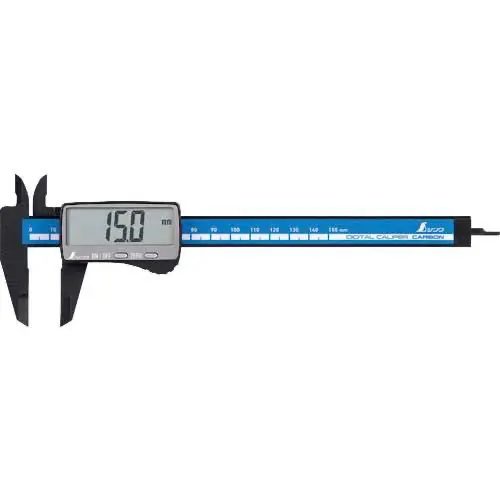

シンワ デジタルノギス カーボンファイバー大文字 150mm 19990
商品名 | シンワ デジタルノギス カーボンファイバー大文字 150mm 19990 |
---|---|
価格 | <%price_01105986%> |
メーカー | シンワ測定(株) |
発送 | オレンジ特急便(1〜2日後出荷)/メーカー取寄便(2〜3日後出荷) |
材質 |
本体:カーボンコンポジットプラスチック(カーボン5%含有) デジタルユニット部:ABS樹脂 |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜150mm 最小表示:0.1mm 外側用ジョウ:40mm 内側用ジョウ:16mm デプスバー:有 全長:237mm 器差:±0.1mm 電源:リチウム電池 |
セット内容 | リチウム電池CR2032×1個 |
商品ページはこちら

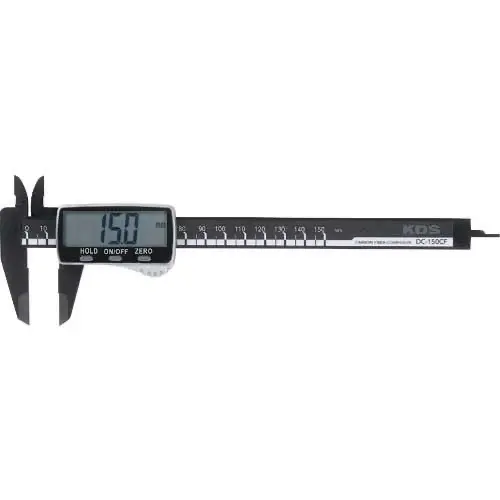

KDS デジタルノギス150カーボンファイバー製 DC150CFBP
商品名 | KDS デジタルノギス150カーボンファイバー製 DC150CFBP |
---|---|
価格 | <%price_00872131%> |
メーカー | ムラテックKDS(株) |
発送 | メーカー直送便(2〜3日後出荷)※個人宅配送不可 |
材質 |
本体:カーボンコンポジットプラスチック デジタルユニット部:ABS樹脂 |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜150mm 最小表示:0.1mm 外側用ジョウ:40mm 内側用ジョウ:17mm デプスバー:有 全長:237mm 幅:77.5mm 厚さ:19mm 器差:±0.3mm |
セット内容 |
収納ケース コイン型リチウム電池CR2032×1個 |
商品ページはこちら

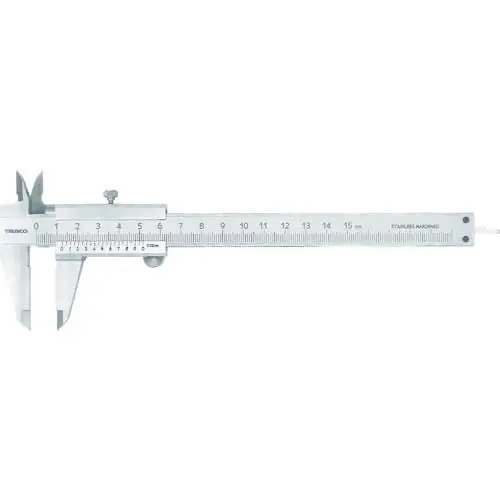

TRUSCO 標準型ノギス 150mm THN-15
商品名 | TRUSCO 標準型ノギス 150mm THN-15 |
---|---|
価格 | <%price_00595894%> |
メーカー | トラスコ中山(株) |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | ステンレス(SUS420J2相当) |
用途 | 外径・内径・深さ・段差測定 |
仕様 |
測定範囲:0.1〜150mm 最小表示:0.05mm 外側用ジョウ:40mm 内側用ジョウ:16.5mm デプスバー:有 器差:±0.05mm シルバー仕上げ |
商品ページはこちら
まとめ
ノギスは中世から現在にいたるまで、様々な分野の測定に用いられてきた測定器具です。
外径・内径・深さ・段差が測定できる便利な器具で、現在では視認性と作業効率が高いデジタルノギスが広く用いられています。
正確に測定するためには対象物を挟む位置や角度などに注意し、粉塵や流体を扱う現場の場合は使用毎に清掃を行いましょう。
精密測定をする器具でもあるので、経年劣化による歪みなどが現れた場合は速やかに交換してください。
現場市場では、今回ご紹介した製品以外にもノギスを多数取り扱っております。
製品一覧もぜひ合わせてご覧くださいませ。
