テスター（回路計）の使い方を詳しく解説！初心者向けの注意点も

テスターの定義

テスターは、日本語で「回路計（Circuit Meter）」または「回路試験器（Circuit Tester）」と呼ばれる機器で、一台で電圧や抵抗、電流などを計測できる便利な機械です。電気関連の実験や、電子機器、電線などの実験や評価に活用されます。なお、欧米では「Multimeter（マルチメーター）」や「VOM（Volt-Ohm-Milliammeter）」と呼ばれます。

アナログの針で測定結果が表示される「アナログテスター」とデジタル数字で表示される「デジタルテスター」があります。精度の面ではデジタルテスターの方が優位ですが、急激に変化する値を測定するときには、アナログテスターが好まれる場面も少なくありません。

テスターの用途・役割

電気・電子回路の電圧や電流、電子部品の抵抗などを手軽に計測する用途で活躍します。テスターでの測定結果を通じて、目に見えない電気の状態を可視化して、電気・電子回路の状態や状況を確認するために用いられます。

研究所などでは実験の結果を測定するためにしばしば使用されます。また、工場などでは製品の通電状況を確認するのに有効です。機械や電気の配線が正常に機能しているか、測るためにも使用されます。テスターの計測結果をふまえて、修繕が必要かを判断することが可能です。

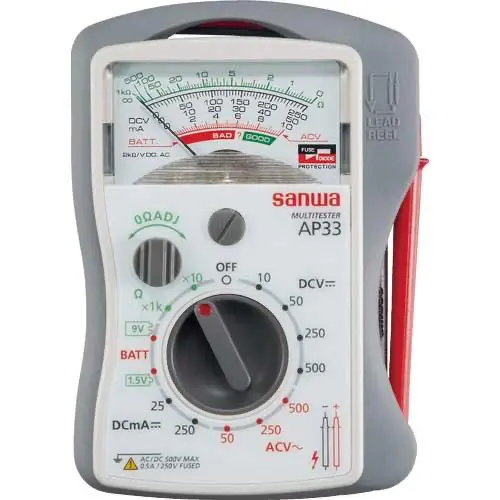

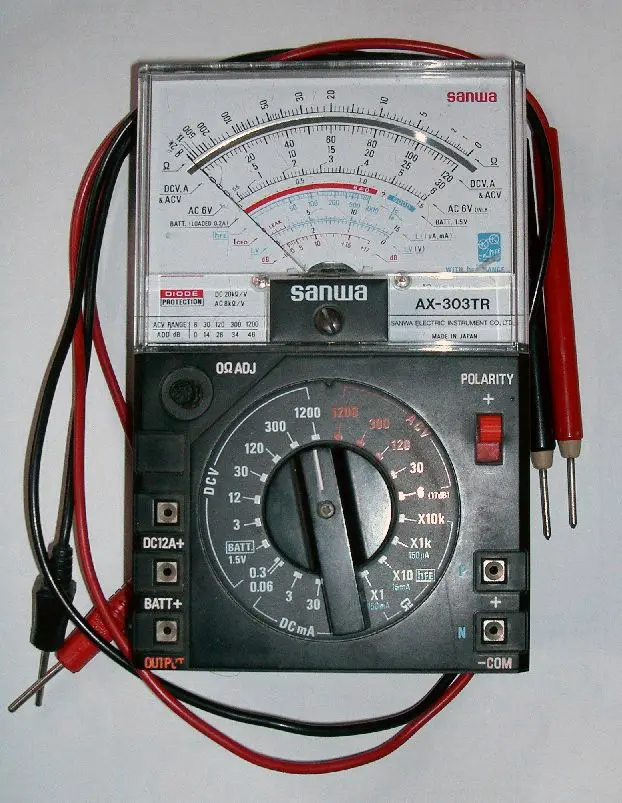

アナログテスター

画像引用元：回路計 - Wikipedia

アナログテスターは測定結果を指針で表す回路計です。
電圧・電流だけなら電池がなくても測定できるのがメリットです。
ただ、デジタルテスターと比較すると機能が限定される、構造上測定結果の精密さで劣るという難点もあります。

アナログテスターの具体的な使い方

アナログテスターの使用手順について紹介します。まず最初に使用前点検を実施しましょう。まず０位置調整器を回しメーター指針を左端の0位置に合わせます。リード棒（テストピン）が断線していないかを確認するために、レンジ切替つまみを「Ω」の抵抗測定レンジにしたうえで、赤・黒のテストピンをショート(短絡）させます。

指針が大きく右に振れたら異常はありません。指針が右端（０Ω）を指さない場合は、ヒューズまたは電池を交換してみてください。

次にテストピンを離して、交流（ACV）・直流（DCV)の適切な電圧につまみを合わせます。たとえば家庭用コンセントは交流で、100Vが多いので「ACV 250V」に合わせるとよいでしょう。

交流にはプラス・マイナスの極がないため、テスターの色を気にせず双方に差し込みます。たとえば、コンセントのテストをする場合は、左右の穴に一本ずつ差し込めば測定可能です。指した時に触れた針の値が、その電源や回路の電圧となります。

直流の場合も、まずつまみで適切な電圧を選びます。たとえば市販の乾電池の電圧を見るなら、低いDCV　10Vで充分でしょう。直流の場合は、赤いピンをプラス極、黒いピンをマイナス極に当てて通電させます。その時に触れた針を読んで、生じている電圧を確認します。

最後に電気抵抗の測定機能です。電線などの断線有無のチェックなどにしばしば使用されます。まず、つまみを電気抵抗のレンジに合わせたうえで、抵抗値を測定する対象の左右それぞれにテストピンを当てます。

電線のように通電すべきものであれば、電気抵抗は0に近い水準になるのが正常です。逆に針が左の方に触れる場合は、断線している可能性があります。なお、抵抗測定は、対象物に電圧がかかっていない状態で測定するように注意しましょう。電圧がかかっていると、機器の発熱や故障、事故の原因となります。

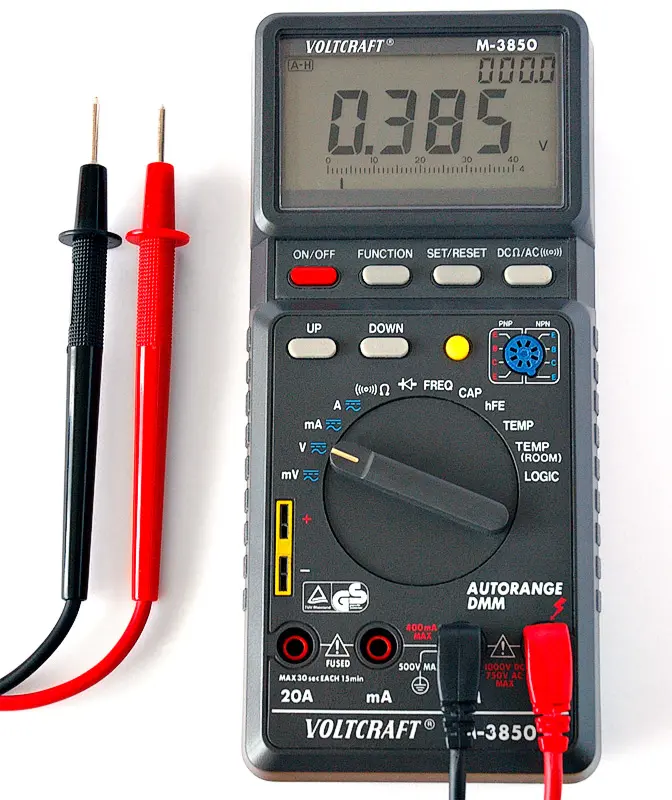

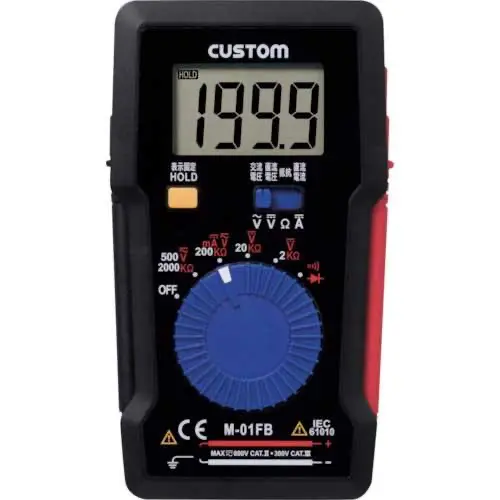

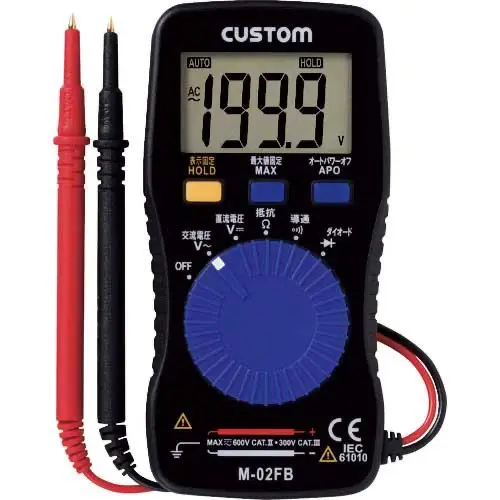

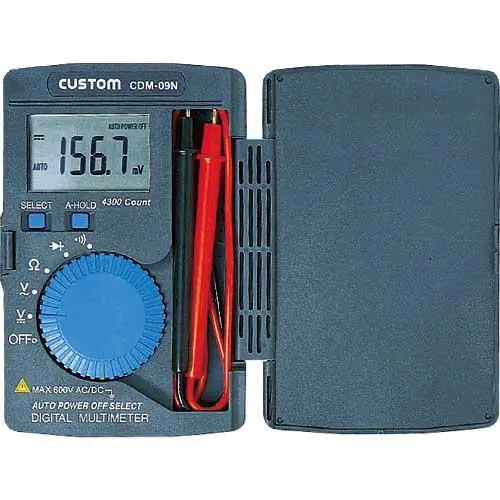

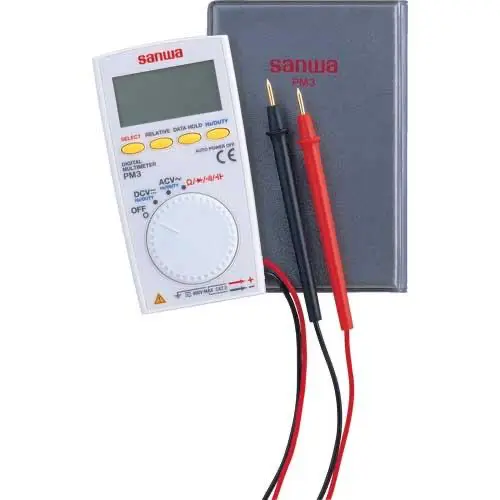

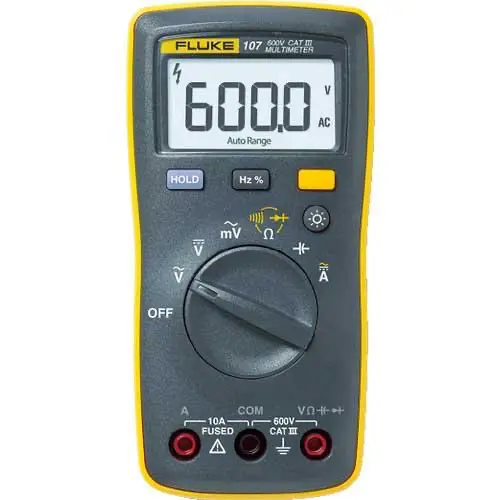

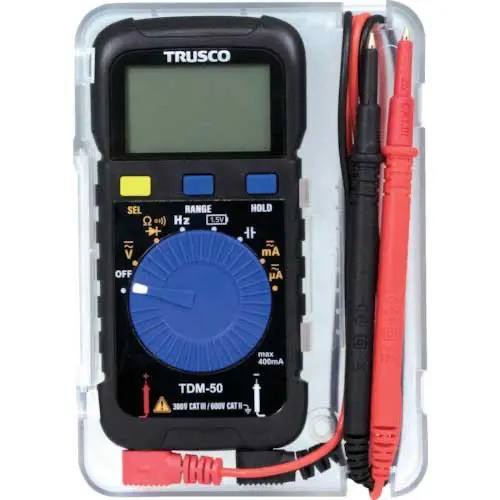

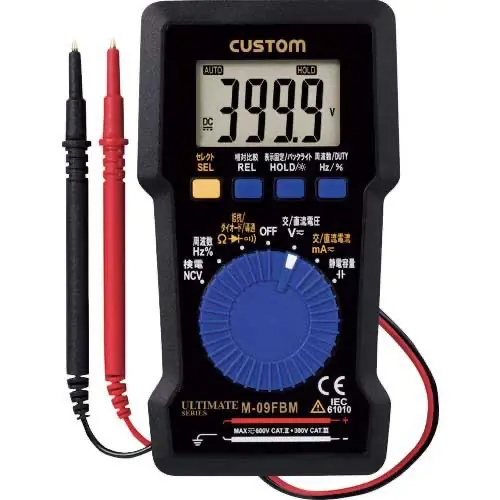

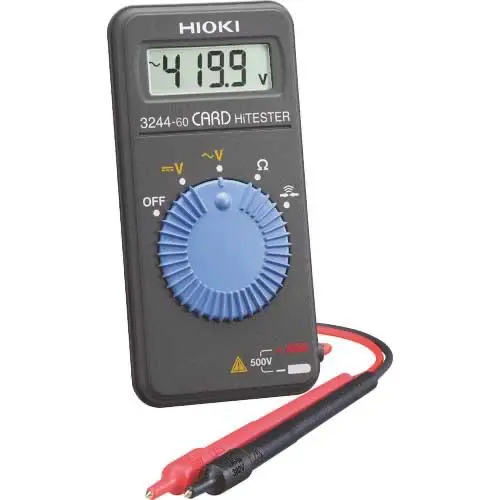

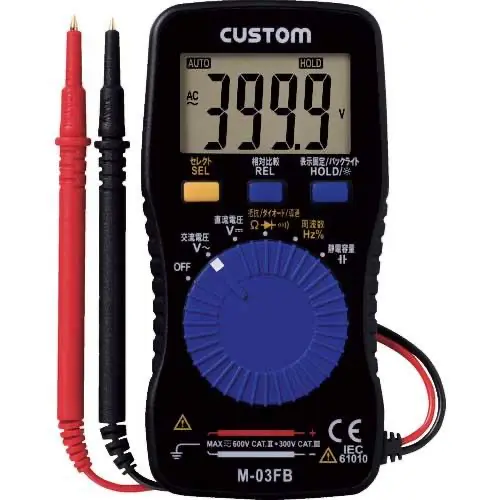

デジタルテスター

画像引用元：回路計 - Wikipedia

デジタルテスターは測定結果がモニターに数値で表示されます。
明確に数値化されるため測定者によるデータの差異が出にくく、テスターの精度も高いです。
またアナログテスターよりも内部抵抗が高いので測定誤差が少ないのが特徴です。

デジタルテスターの具体的な使い方

デジタルテスターの使い方を簡単に紹介します。まず最初に始業点検を行いましょう。まず、つまみを抵抗測定に合わせたうえで、テストピンをショートさせます。抵抗が0.00〜0.004の値であれば、ほとんど抵抗なく通電することを意味するため、断線がないことがわかります。

交流電圧を測定する場合は「V〜」の表示の所につまみを合わせます。あとはアナログテスターと同様で、二つのテストピンをそれぞれにつなげます。正常に電気が来ていれば、表示されたデジタル数値がその回路の電圧です。

次に、直流電圧を測定する場合は「V＿」の表示につまみを合わせます。赤いテスターをプラス極、黒いテスターをマイナス極につなげます。あとは交流と同様で、表示されたデジタル数値を読みとりましょう。

最後に電気抵抗の測定は「Ω」のマークに合わせます。測定する対象物にテストピンをつなげると、抵抗値が数値で表示されます。電線のように本来通電すべき対象を測定している場合、数値は0に極めて近づくのが正常です。

正の数値が表示される場合には、断線している可能性が高いので、電線を再チェックしましょう。また、デジタルテスターも、電圧がかかっていないときに測定する必要があります。

デジタルテスターの長所・短所

デジタルテスターには、次のような長所があります。

• 精度が高い
• 多機能な傾向にある
• デジタル表示ですぐに値を読み取れる

デジタルテスターの方が、計測機能として精度が高く、正確な値を検出できます。また、温度測定モードや通電確認モードなど、さまざまな機能が付与されている製品もあります。数値が表示されるため読みやすく、また観測者によって読み取った数値にばらつきが出る心配がありません。

一方で、デジタルテスターの短所は次のとおりです。

• 多機能な分操作が複雑で慣れが必要に
• 電池がないと使用できない
• 数値が変動するときの計測がしづらい

多機能なデジタルテスターは、その分ボタンやダイヤルなどが多く、初心者は扱いにくさを感じるでしょう。また、基本的にデジタルテスターは電池が必要です。電池切れのときには測定ができなくなります。また、ブレのある時にはデジタル数値が高速で変わってしまい、読み取りが困難です。

アナログテスターの長所・短所

アナログテスターの長所は次のとおりです。

• シンプルで使いやすい
• 変動する時でも針が触れるためおおよその数値を確認できる
• 電圧・電流の計測だけなら電池が不要

アナログテスターは、デジタルテスターと比べて機能がシンプルで使いやすいのが特徴です。また、計測結果がぶれているときでも、針の振れ幅を確認すればおおよその結果を把握できます。電圧・電流の計測には電池がいらないため、電池切れを心配する必要がありません。

続いて、短所は次の点です。

• 一般に機能が少ない
• 内部抵抗の影響で精度に限界がある
• 目盛を読むときに、人によってずれが生じうる

アナログテスターは、シンプルな反面、デジタルテスターより機能が少ないものがおおいです。また、内部抵抗の具合で微妙に計測結果が変わるため、精度の面ではデジタルテスターに及びません。さらに、目盛りの読み手の感覚によって、わずかに結果にブレが生じる可能性があります。

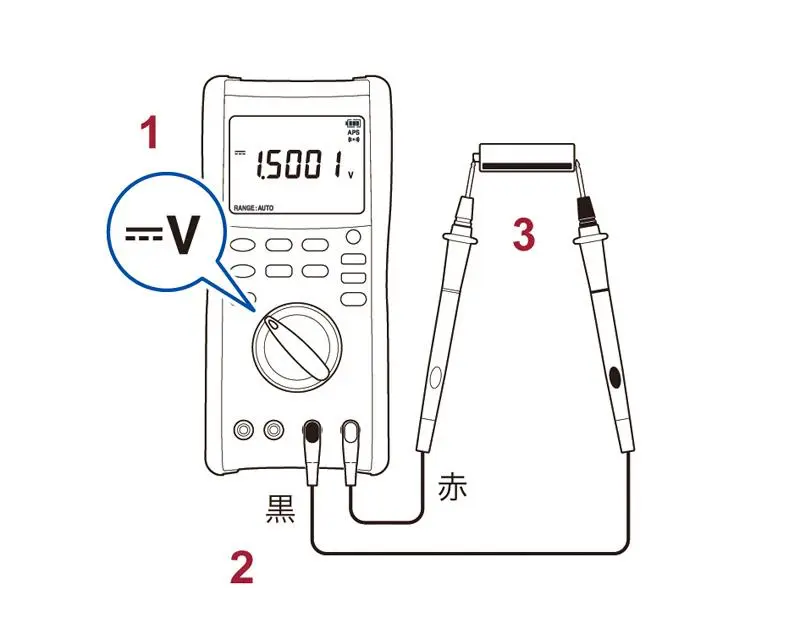

交流・直流電圧測定

・直流電圧（DCV） 太陽光パネルの出力電圧や計装盤のDC24V 、バッテリーの直流電圧測定の設定方法です。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「直流電流（:::V）」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• バッテリーまたはDC電圧発生部とマイナス端子（黒）＝マイナス側、プラス端子（赤）＝プラス側での接続

に設定し、測定します。

直流の場合、電流にプラス極・マイナス極があるため、赤いテストピンをプラス極、黒いテストピンをマイナス極に指さなければならない点に注意しましょう。たとえば乾電池であれば、特記のある方が通常プラス極なので赤、平たい方に黒をつなぎます。なお、感電リスクを避けるために、ピンなどの金属部分には絶対触れないようにしてください。

直流の場合は、表示された数値が、そのままその回路の電圧となります。

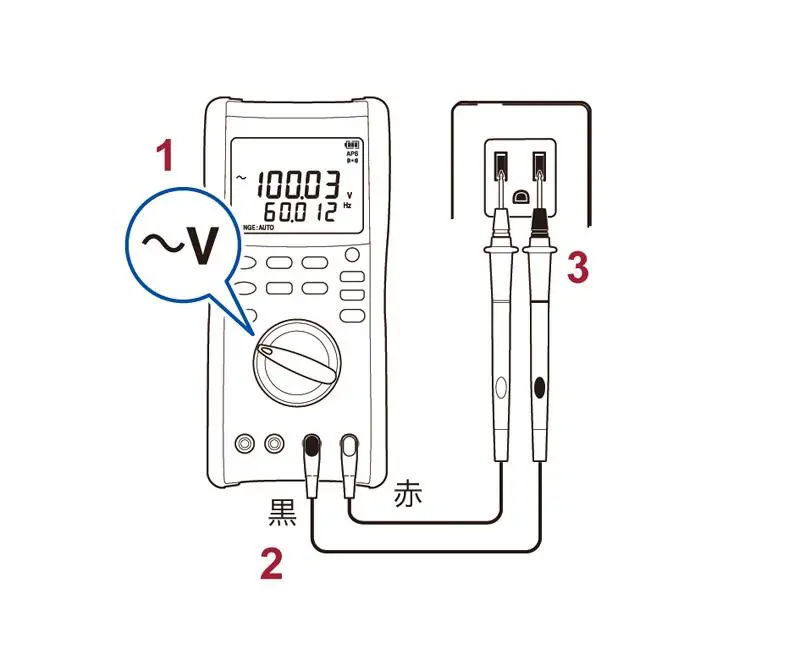

・交流電圧（ACV） 家庭用電源等、コンセントやブレーカーなど電気設備の交流電圧測定の設定方法です。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「交流電圧（〜V）」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードとコンセント等を接続し測定

交流の場合は、電流にプラス極・マイナス極がありません。そのため、回路が成立する状態で赤・黒双方のテストピンを指せば、測定可能です。たとえばコンセントの電圧を見る場合は、左右の穴それぞれにピンを差し込みます。

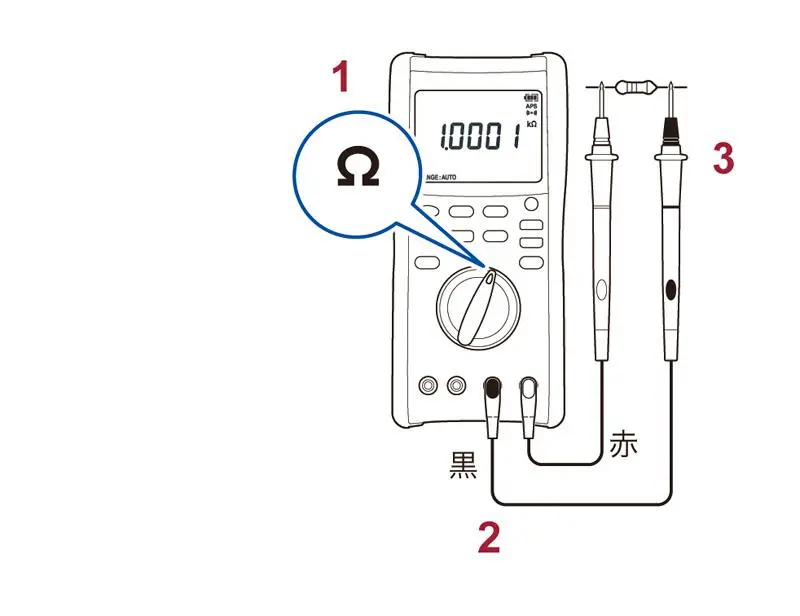

抵抗の測定

抵抗（導通）を測定する方法です。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「抵抗（Ω）」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードと抵抗を接続

※必ず測定する対象の電源を切ってから測定しましょう。

直流電流の測定

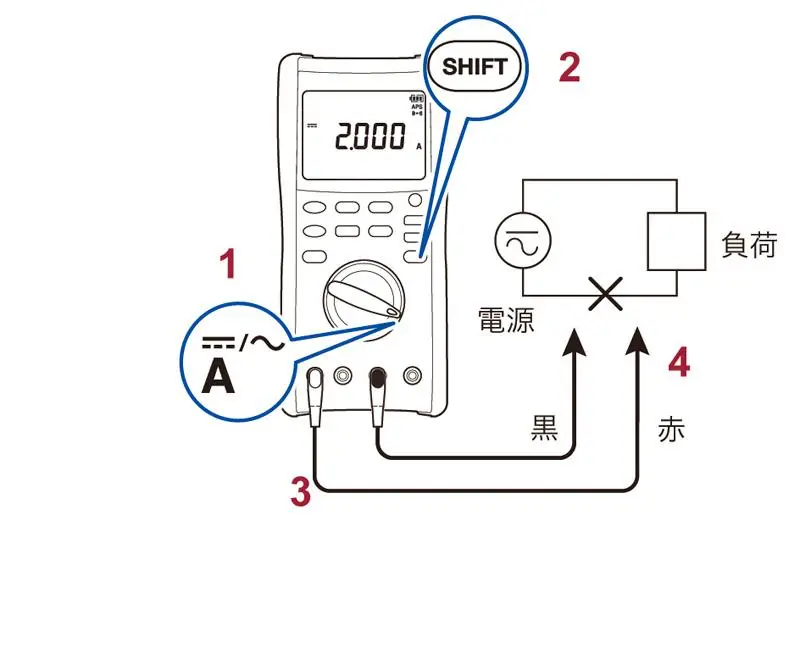

・直流電流（DCA） 電源と負荷の間にテスターをセットして直流電流を測定する方法です。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「直流電流」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードのマイナス端子（黒）＝電源のマイナス側、プラス端子（赤）＝負荷側で接続し測定

※測定前に回路の電源を切り、テスターと接続した後に電源を入れてください。

直流電流の測定

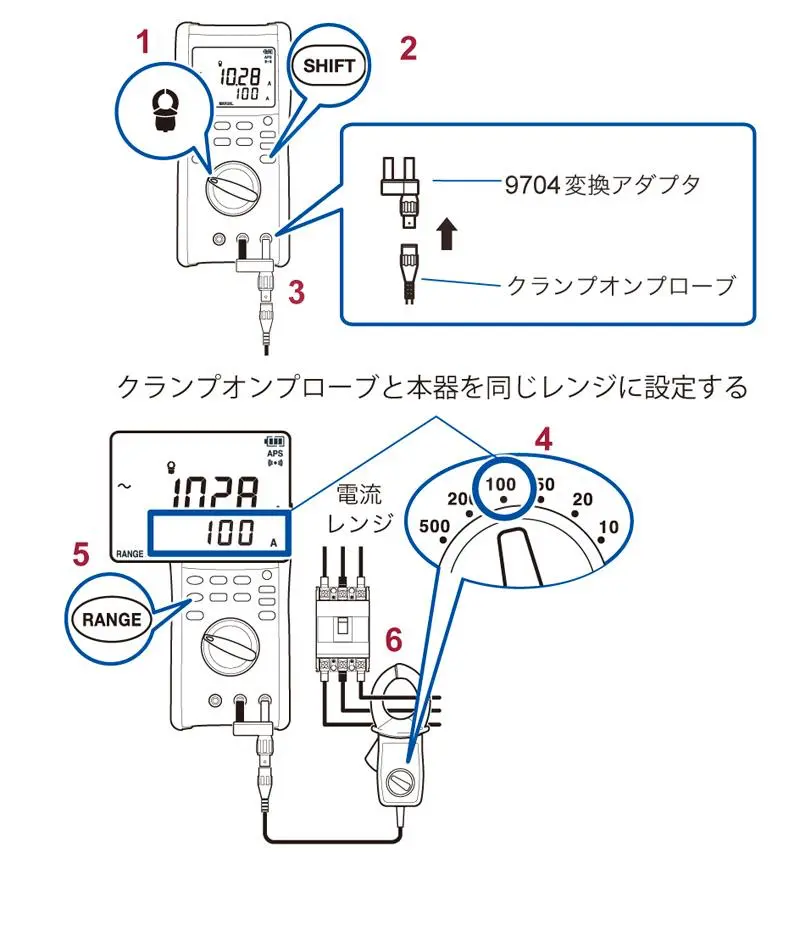

・交流電流（ACA） 交流電流を測定するためには、デジタルテスターが必要です。アナログテスターでは交流電流は基本的には測定できません。
条件や使用するテスターの機種によっては、クランプセンサなどが必要なケースがあります。
こちらではクランプセンサを使用する場合の測定方法をご紹介します。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「交流電流」に設定
• 操作キーを設定
• 変換アダプタとクランプセンサをテスターに接続
• 変換アダプタのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• クランプセンサの電流レンジを決定（テスターとクランプオンローブに合わせる）
• クランプセンサを測定対象に接続し、測定

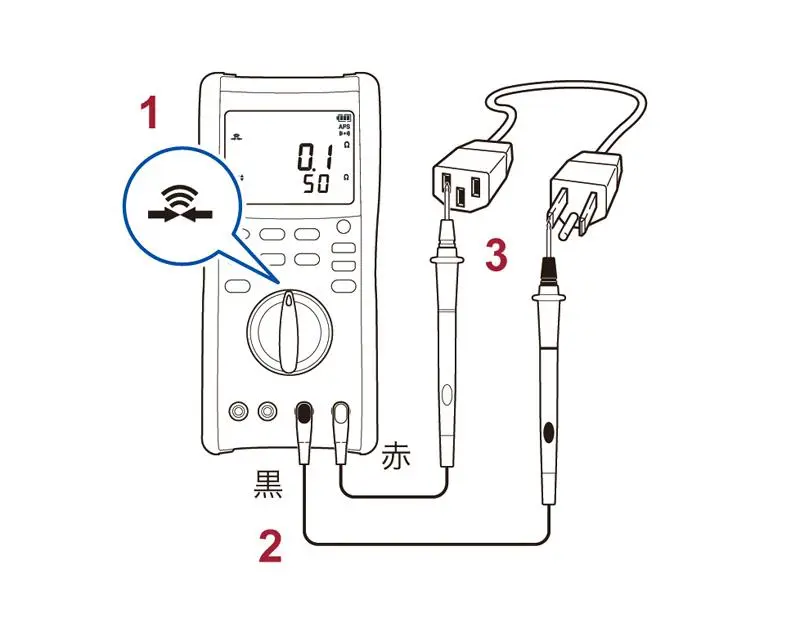

導通のチェック

回路が電気的に繋がっているかチェックをしたい場合や、断線の確認をする時に導通チェック機能を使用します。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「導通」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードと対象物に接続し測定

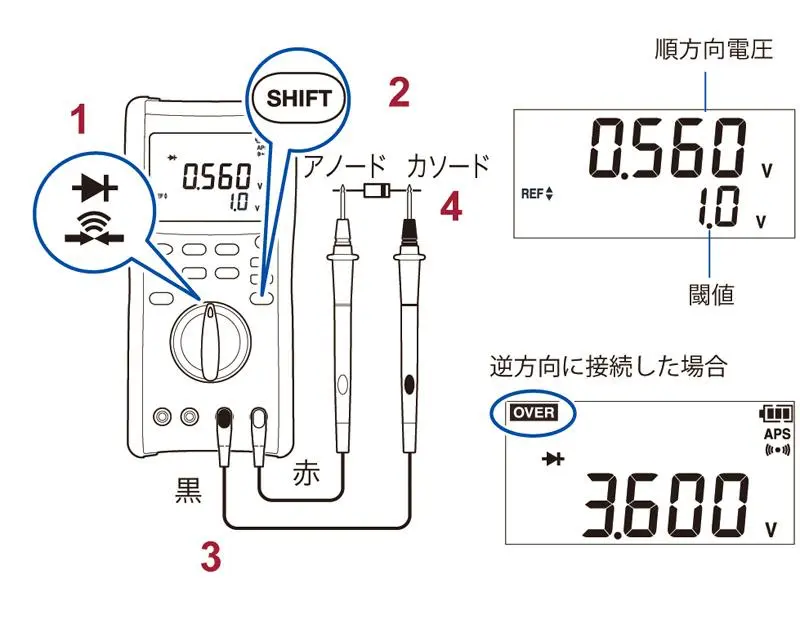

ダイオードテスト

LEDなどダイオードの状態を確認する際に使用します。

画像引用元：テスターの機能と使い方 | 製品情報 – Hioki

• スイッチまたはダイヤルを「ダイオードテスト」に設定
• 測定キーを設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードとダイオードを接続マイナス端子（黒）＝カノード側、プラス端子（赤）＝ アノード側に接続し測定

※測定前に回路の電源を切っておきましょう。

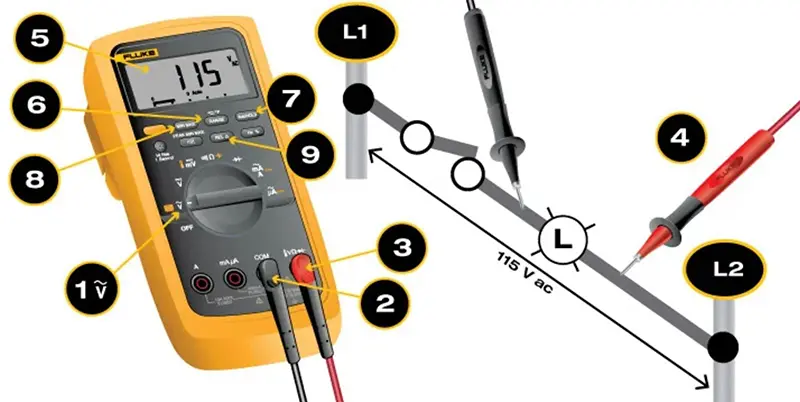

周波数測定

周波数測定機能がついたテスターでは、電気回路の周波数を測定できます。

画像引用元：周波数の測定方法 | Fluke

• スイッチまたはダイヤルを「周波数」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードを電気回路に接続し測定

静電容量測定

静電容量測定ができるテスターでは、電子回路に使用されるコンデンサー容量が測定できます。（静電容量は単に容量と呼ばれることもあります。）

• スイッチまたはダイヤルを「静電容量」に設定
• テストリードのマイナス端子（黒）＝COM、プラス端子（赤）＝ V Ωに接続
• テストリードを回路に接続し測定

※コンデンサ内の電荷を放電してから測定してください。

損傷がある状態で使用しない

使用前に必ずテスター本体やテストリードの状態をご確認ください。

損傷が確認された場合、そのまま使うと大変危険ですので絶対に使用しないでください。

また、テスター本体や測定者の手に水分がついていると故障や感電によるケガなどの事故の原因となります。

電流測定の状態で電圧を測定しない

電流と電圧は測定方法が異なるため、電流モードで電圧を測定したり、電圧モードで電流を測定しないよう注意してください。

設定したモードとは異なる対象を測定してしまうと、テスターの故障や回路のショートなどの事故が起こる可能性があります。

測定する時は本体のモードと測定対象が一致しているか、しっかりと確認した上で作業を行いましょう。

定格以外のヒューズを使用しない

ヒューズを使用する際は、テスター定格の製品を選びましょう。
テスターにおけるヒューズは電流測定回路に電圧を入力する役割を持ち、テスターの焼損を防ぐためほとんどの製品で保護ヒューズが用いられています。

定格ではないヒューズを使用するとテスター本体が故障する恐れもあるので、テスターのスペックにあったヒューズをご使用ください。
