スパッタシートの選び方
溶接や鎔断で活躍する火花等から人や物を守るモノが、スパッタシートです。
しかし、スパッタシートになじみがないと、その特長や種類による違いがわからず、選び方に悩むことになるでしょう。
今回はスパッタシートについて、詳しく解説します。
また、おすすめのシートなども紹介していくので、選ぶ際の参考にしてください。
スパッタシートとは
スパッターシートとは、作業現場で行われる溶接・溶断などの作業時に発生する火花やノロなどを受けるためのシートです。日本工業規格(JIS A1323)に定められた、建築工事用シートの溶接及び溶断火花に対する難燃性試験方法によって種類が分かれます。いろいろなメーカーが、作業現場に適したシートを発売しております。同じJIS規格のシートであっても、素材・織り方・コーティングの有無によって仕様が大きく異なってきます。
JIS規格から選ぶ！
JIS A1323における難燃性の種類は、発生する火花の落下量に対応して下記のように区分されています。
- JIS A1323 A種
- 厚さ9mmの火花発生用鋼板を溶断するとき、発生する火花に対し発炎及び防火上有害な貫通孔がないこと。
- JIS A1323 B種
- 厚さ4.5mmの火花発生用鋼板を溶断するとき、発生する火花に対し発炎及び防火上有害な貫通孔がないこと。
- JIS A1323 C種
- 厚さ3.2mmの火花発生用鋼板を溶断するとき、発生する火花に対し発炎及び防火上有害な貫通孔がないこと。
JIS規格は作業に応じて適切なシートを選ぶ基準になります。
★A種：溶接・溶断時に発生する火花やノロを受ける場合
★B種・C種：作業時に発生する火花の飛散防止の場合
上記は、シート選定の目安にして下さい。
コーティングの有無
シリコンコーティングのメリットとして、作業時に発生するノロ・火花がコーティングによって、シートへ付着し難くなります。
ノロや火花での穴が空きづらくなり、さらにシートの後処理や清掃が簡単になります。
また、スパッターシートで使用されている生地は、主に耐炎繊維を使用しています。
コーティングの無いスパッタシートは、水を含ませて生地の劣化を防ぎますが、鉄部など錆が発生させる恐れがある現場や水気を嫌う現場があります。
そのような現場でシリコンコーティングを施しているシートを使用することによって、シリコンに含まれる水分が蒸発して熱を逃がし、また火花やノロをはじくためシートの劣化を少なくする効果があります。
また水分を含ませることがない分、作業後の片付けや持ち運びが安易になります。
コーティングのデメリット
シートに付着しない分、周囲にノロ・火花が飛散する点が挙げられます。飛散防止の養生やノロ・火花を付着させたい場合はコーティング無しがオススメです。
スパッタシートは、コーティングの有無・織り方・厚みなどでしなやかさが変わってしまいます。フラットな場所・ 凹凸部分など現場に合わせて選定してください。
スパッタシートの織り方
- 杉綾織(すぎあやおり）
- しっかりとした厚みで、杉模様になるのが特徴です。
- 朱子織(しゅすおり）
- 糸密度が高く、厚みがあってもしなやかです。
- 平織(ひらおり）
- しっかりとした厚みで、杉模様になるのが特徴です。
- フェルト(不織布)
- 繊維を絡めてシート状にしたものです。織物と違い柔らかさと厚さを持たせることが出来ます。
用途ごとのオススメ商品をピックアップ！
様々なスパッタシートを揃えた現場市場では、ニーズに合わせた様々な形状を取り揃えているのであらゆる用途で使えます！
溶接・溶断現場のノロ・火花受けにおすすめ！
TRUSCO スパッタシートデラックス
<%price_PG-N-3-0208%>〜
・耐炎繊維基布に特殊シリコンを両面にコーティングしています。
・建設工事現場での溶接火花受けシートとして。
・アスベストのような有害繊維や皮膚刺激のあるガラス繊維は含んでいません。（ノンアスベスト）
火花飛散防止におすすめ！
TRUSCO スパッタシートベーシック
<%price_PG-N-3-0256%>〜
・片面コートで軽く柔らかいため扱いやすいです。
・火花・ノロをはじく（表面）・付着（裏面）、兼用タイプです。
溶接作業現場の囲いにおすすめ！
TRUSCO 片面スパッタフェルトAD
<%price_PG-N-3-0024%>〜
・片面特殊難燃樹脂をコーティングし、火花のはじきが良く、裏面のノンコーティング面は水を吸込み安全面が向上しました。
・火花・ノロをはじく（表面）・付着（裏面）、兼用タイプです
狭い場所や凹凸のある現場におすすめ！
TRUSCO スパッタシートプラチナ
<%price_PG-N-3-0151%>〜
・ノンコーティングのため軽く、極めて柔軟で凹凸によくなじみます。
・朱子織のため引張強度に優れています。
炉周りなどの高温下での作業現場におすすめ！
TRUSCO スパッタシート ゴールド
<%price_PG-N-3-0149%>〜
・最高級タイプです。
・受けた火花・ノロを付着させます。
・アスベストやRCF（リフラクトリーセラミックファイバー）を含んでいない安全な製品です。
色で現場をわかりやすくしたい！
TRUSCO スパッタシート ベーシック両面
<%price_PG-N-3-0023%>〜
・コストパフォーマンスに優れ、汎用性の高いタイプです。
・3色のカラーバリエーションにより、所有区分や作業内容などで色分けができます。
配管ロウ付けの作業
TRUSCO スパッタシート 不燃断熱マット
<%price_PG-N-3-0063%>〜
・外材にスパッタシートゴールドアルファー（JIS A1323 A種に合格）と内材にアルミナファイバーブランケットを使用、高温域の断熱材としてもご利用いただけます。
放射熱(輻射熱)から防ぐカーテンとして
TRUSCO 遮熱シートスーパープラチナ
<%price_PG-N-3-0054%>〜
・熱反射性、耐熱性に優れ輻射熱を反射します。
・耐熱用安全・保全保護具（手袋、前かけ、腕カバー、足カバー、トーチカバーなど）として使えます。
【激震特価】超絶コスパの皮手袋

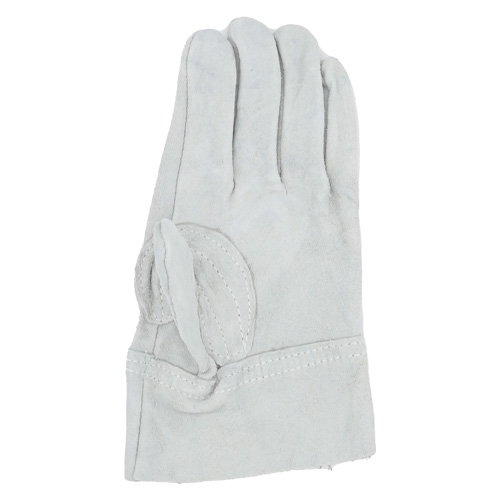

富士グローブ 牛床皮手袋 No-668
<%price_OG-FUJIGLOVE-NO668%>〜
・単品220円、まとめ買いだとさらにお安く！
・高耐久・高耐熱性が特徴の牛床皮
・溶接はもちろん、土木・建築現場でのハードな作業に
その他スパッタシート一覧はこちら
一覧表から探す
| 商品名 | 素材 | 織り方 | シリコン コーティング |
ノロ・火花の 付着の有無 |
JIS A 1323 |
厚み (mm) |
電気溶接 | ガス溶接 | ガス溶断 | 火花・ 飛散防止 |
カーテン |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ゴールドアルファ | シリカ繊維 | 朱子織 | 無し | 付着 | A種 | 0.8 | ◎ | ○ | ○ | ◎ | ○ |
| ゴールド | シリカ繊維 | 朱子織 | 無し | 付着 | A種 | 1.32 | ◎ | ◎ | ◎ | ◎ | ○ |
| アルファ | 耐炎繊維 | 平織 | 片面有り | 弾く&付着 | C種 | 0.7 | △ | ✖ | ✖ | △ | ◎ |
| プラチナ | 耐炎繊維 | 朱子織 | 無し | 付着 | A種 | 1.3 | ◎ | ◎ | ◎ | ◎ | ○ |
| プラチナデラックス | 耐炎繊維 | 朱子織 | 片面有り | 弾く&付着 | A種 | 1.3 | ◎ | ◎ | ◎ | ○ | ○ |
| デラックス | 耐炎繊維 | 杉綾織 | 両面有り | 弾く | A種 | 1.0 | ◎ | ◎ | ◎ | ◎ | ◎ |
| ニューシルバー | 耐炎繊維 | 杉綾織 | 両面有り | 弾く | A種 | 1.5 | ◎ | ◎ | ◎ | ○ | ○ |
| ベーシック(片面) | 耐炎繊維 | 杉綾織 | 片面有り | 弾く&付着 | B種 | 1.0 | △ | △ | △ | ○ | ○ |
| 50EX | 耐炎繊維 | フェルト | 片面有り | 弾く&付着 | A種 | 4.5 | ◎ | ◎ | ◎ | ○ | △ |
| 28EX | 耐炎繊維 | フェルト | 片面有り | 弾く&付着 | A種 | 2.5 | ◎ | ○ | ○ | ✖ | △ |
| 20AD | 耐炎繊維 | フェルト | 片面有り | 弾く&付着 | C種 | 1.65 | △ | ✖ | ✖ | ✖ | △ |
| 28CF | 耐炎繊維 | フェルト | 無し | 付着 | A種 | 2.8 | ◎ | ○ | ○ | ✖ | △ |
| 50CF | 耐炎繊維 | フェルト | 無し | 付着 | A種 | 5.0 | ◎ | ◎ | ◎ | ○ | △ |
こちらは2021年時点での情報となります。仕様が変わっている場合もございますのでリンク先の情報を十分にご確認ください。
現場市場マガジンでは、本記事のような皆様が商品選びに困った際のポイントや注意点など現場で働く方には欠かせないコンテンツをご提供しております。
本記事が役に立ったと思っていただけましたら、是非
#オオスキ現場市場
#現場市場マガジン
本記事のURLを掲載の上、TwitterやFacebookでつぶやいていただけますと幸いです。
公式SNSはこちら
関連記事

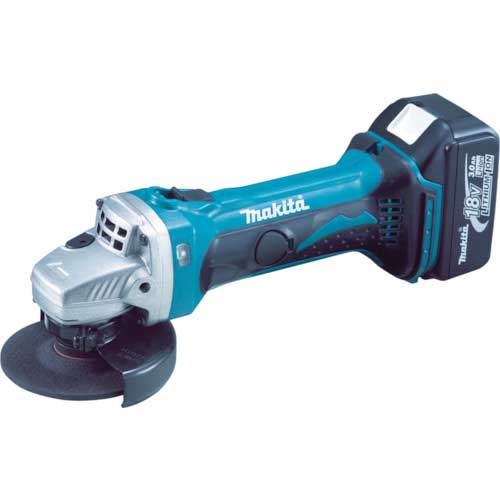

グラインダーの特長とは？選び方やおすすめの機種を紹介！
