シャーレンチの特徴・使い方を詳しく解説!おすすめ製品10選
シャーレンチはシャーボルト(トルシア高力ボルト)を締めるための工具です。
使用場面が限定される専門性の高い工具なので、特徴や使用方法が分かりにくいかもしれません。
シャーレンチは強度が必要な建築などで使われており、意外と我々の生活の近くで使われています。
今回は、シャーレンチについて特徴・使い方・種類を詳しく解説いたします。
おすすめのシャーレンチもご紹介しておりますので、製品選びにお役立てください。
INDEX
- 1.シャーレンチとはシャーボルト(トルシア高力ボルト)に使う工具
- 1-1.シャーボルト(トルイア高力ボルト)は鉄骨建築などに使われる
- 2.シャーレンチとインパクトレンチ・ナットランナー等との違い
- 3.シャーレンチの使い方4つの手順を紹介
- 3-1.シャーレンチのレバーを引く
- 3-2.一次締付け
- 3-3.本締め
- 3-4.チップを取る
- 4.シャーレンチの種類を押さえて製品選びに役立てよう
- 4-1.形状(スタンダード/コードレス/グリップ回転/外付け/コーナー用/極短用)
- 4-2.ボルトのサイズ
- 4-3.電源(AC)か充電タイプか
- 5.シャーレンチのおすすめ商品10選!
- 5-1.TONE シヤーレンチ 16・M20・M22用 100V
- 5-2.TONE コードレスシヤーレンチ CSM220
- 5-3.TONE コードレスシヤーレンチ CSM200
- 5-4.TONE 1次締専用レンチ 建方1番 ルシアボルト用
- 5-5.TONE シヤーレンチ M16・M20用 100V
- 5-6.TONE コードレス建方1番
- 5-7.TONE M16・M20ナット回転角レンチ
- 5-8.マキタ 充電式シャーレンチ
- 5-9.TONE 1次締専用レンチ 建方1番 六角ボルト用
- 5-10.KTC コードレストルシアレンチセット
- 6.まとめ
シャーレンチとはシャーボルト(トルシア高力ボルト)に使う工具
画像引用元: Rent a Shear Wrench in Chester County, PA, Lancaster, PA, and Coatesville, PA
シャーレンチは、シャーボルト(トルシア高力ボルト)締付専用の工具です。
普通の電動レンチなどの工具との違いは、回転速度が比較的遅いこと。
モーターの力だけでシャーボルトをゆっくりと締めるため、作業音も控えめなのが特徴です。
また、シャーレンチは反動も少ないので、作業をする人の負担も軽減されます。
シャーボルトは一次締め、本締めと2回締付作業しなければならないのですが、一次締め・本締めができるものと一次締め専用のシャーレンチもあるので製品仕様はよく確認しましょう。
シャーボルト(トルイア高力ボルト)は鉄骨建築などに使われる
シャーボルトは、特殊な構造をしたボルトです。

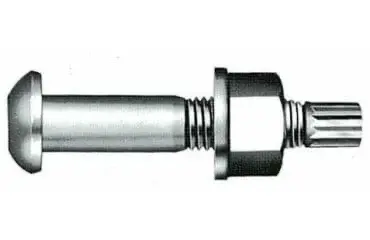

画像引用元: S10T 高力シャーボルト (構造用トルシア型高力ボルト)
右端の部分は一定のトルクがかかると外れる仕組みになっており、外れる部分をチップやピンテールと呼びます。
ピンテールが外れることで緩すぎず強すぎず適切な力でボルトを締めたことが一目で分かる構造で、均一にボルトが締められることから鉄骨建築などに使われています。
ピンテールが外れたボルトは安全上再使用できません。
このトルクを管理する仕組みを「トルクコントロール法」と呼び、シャーボルトはトルクコントロール法のために開発されました。
シャーレンチは特定のボルトに使用するということで、専門性が高くニッチな工具と思われることが多いです。
しかし、シャーレンチ・シャーボルトはビルや鉄骨の橋、タワーなど建築物にも使われています。
意外と我々の身近な場で使用されているというわけですね。
シャーレンチとインパクトレンチ・ナットランナー等との違い
シャーレンチと同じくボルトを締めるための工具として、インパクトレンチやナットランナーなどがあります。
それぞれの特徴を表にまとめました。
シャーレンチ | インパクトレンチ | ナットランナー | |
---|---|---|---|
使用するボルト | シャーボルト |
六角ボルト ナット |
摩擦接合高力六角ボルト 中ボルト |
特徴 |
・モーターの回転(トルク)のみで締付をする ・シャーボルト専用 ・本締め後ピンテールが取れる |
・回転+打撃の力を使う ・インパクドライバーよりも高トルク ・機種に対応しているサイズ、形状であれば様々なボルトに使える |
・モーターの回転(トルク)のみで締付をする ・六角の高力ボルト、中ボルトに使用する |
インパクトレンチは、モーターのトルク(回転)の他に内蔵されたインパクトハンマー(打撃)の力を使ってボルトやナットを締めます。
ただ、この構造に適さないボルトも多いので、シャーレンチや高力六角ボルトなど専門性が高いものには専用の電動レンチが使われます。
シャーボルトと高力六角ボルトは同じく鉄骨建築に用いられますが、高力六角ボルトは屋外建築に使われ、ナット回転法でボルトを締められます。
ナット回転法とはナット部分の回転角を測定して適切なトルクで締め付けられたかを判断する方法です。
シャーレンチの使い方4つの手順を紹介
シャーレンチの使い方を4STEPに分けてご紹介します。
シャーレンチのレバーを引く
まずは取り付けをしたい場所にシャーボルトをセットして、仮締め(手締め)をします。
その後、シャーレンチのレバーを引いて電源を入れます。
製品によって充電してコードレスで使用できるもの、コードで電源と接続して使用するものがあります。用途や目的に応じた製品をお選びください。
一次締付け
シャーボルトの径に合わせてトルクを設定し、一次締めをしましょう。
一次締めをしてから本締めすることで、均等な力でボルト締めができます。
一次締めのトルクは下表の通りです。
ボルトの呼び径 | トルク(N・m) |
---|---|
M12 | 50 |
M16 | 100 |
M20.M22 | 150 |
M24 | 200 |
M27 | 300 |
M30 | 400 |
一次締めが終わったら、ボルトのネジ山・ナット・座金にかけて線を引いてマーキングを行いましょう。
本締めではシャーボルトのナット部分のみが動くので、他の部分とのマーキングのずれを確認することで角度や回転数が適切かを判断できます。
本締め
一次締めをしたら本締めを行います。

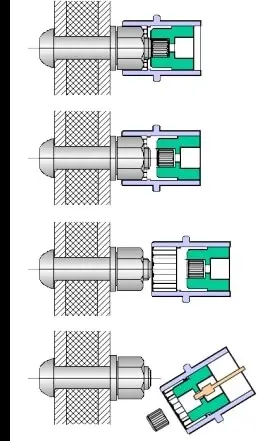

本締めはシャーレンチのインナーソケットがボルトのピンテールを掴み、アウターソケットがナットを回します。
画像引用元: トルシア形超高力ボルト〔SHTB〕 - 日鉄ボルテン株式会社-高力ボルトのパイオニア
適切なトルクがかかったら自動でピンテールが外れるので、トルク値およびナットの回転角の測定は不要です。
ピンテールが外れたらシャーレンチのスイッチを切ります。
チップを取る
本締めが終わったら、チップレバーを引いてピンテールを取り除き次の作業に移りましょう。
止める順番は中央→端で行います。
シャーレンチの種類を押さえて製品選びに役立てよう
シャーレンチには、形状や電源供給などいくつかの種類があります。
それぞれの特徴を押さえて、用途や目的に合った製品選びにお役立てください。
形状(スタンダード/コードレス/グリップ回転/外付け/コーナー用/極短用)
シャーレンチの形状は、以下の5種類に分けられます。
● スタンダード
● グリップ回転
● 外付け
● コーナー用
● 極短用
それぞれの特徴を見ていきましょう。
● スタンダード
画像引用元: M20 シヤーレンチ | シヤーレンチ | 総合工具メーカー、TONE株式会社
一般的な形状のシャーレンチです。
● グリップ回転
画像引用元: M20 グリップ回転式シヤーレンチ | シヤーレンチ | 総合工具メーカー、TONE株式会社
グリップ部分が回転するので、真上や真下など様々な角度から締付作業することが可能です。
● 外付け

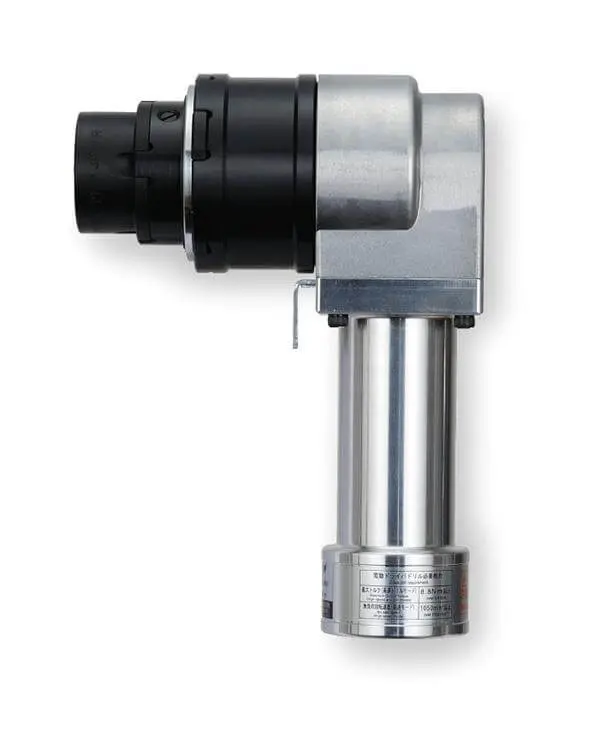

画像引用元: コードレス入力シヤーレンチ | シヤーレンチ | 総合工具メーカー、TONE株式会社
電動ドライバードリルに取り付けて使用できる外付けシャーレンチです。
電源がない場所や、コードレスシャーレンチがない場合などに使えます。
● コーナー用
画像引用元: M22 コーナー型シヤーレンチ | シヤーレンチ | 総合工具メーカー、TONE株式会社
狭い場所の締付作業に向いたスリムな本体のシャーレンチです。
● 極短用
画像引用元: M22 極短型シヤーレンチ | シヤーレンチ | 総合工具メーカー、TONE株式会社
橋梁などのUリブ部やトラス部の集合箇所など、スリムタイプでも作業がしにくい狭まった場所の締付作業に使われます。
ボルトのサイズ
シャーレンチは、使用できるシャーボルトのサイズが決まっています。
一般的に使われるのは、
● M12
● M16
● M20
● M22
● M24
● M27
● M30
こちらの規格です。
シャーボルト、シャーレンチをご購入する際はそれぞれ適合した製品をお選びください。
電源(AC)か充電タイプか
一般的には電源を接続するAC電源タイプが使われますが、シャーレンチも充電式の製品が増えてきました。
AC電源タイプは、単相100Vまたは単相200Vに分かれます。
充電式は短時間の作業や、電源がとれない場所、足場が悪い場所での使用におすすめです。
シャーレンチのおすすめ商品10選!
シャーレンチのおすすめ製品を10個厳選してご紹介していきます。

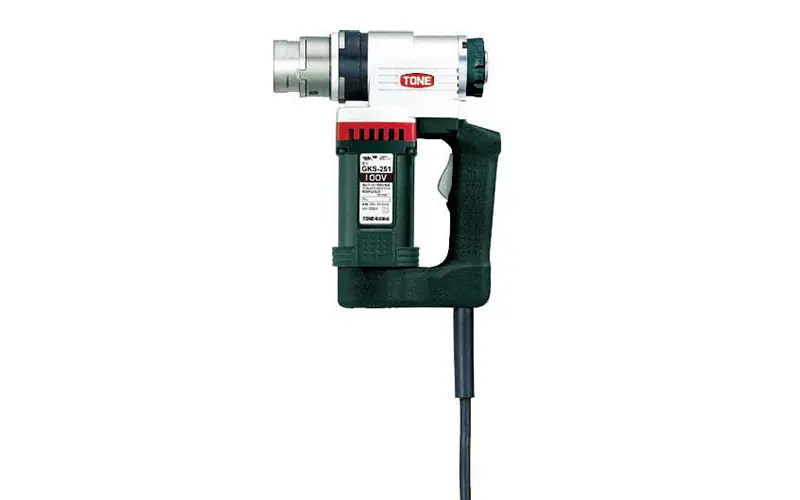

TONE シヤーレンチ M16・M20・M22用 100V
商品名 | TONE シヤーレンチ M16・M20・M22用 100V |
---|---|
価格 | <%price_00717425%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:250×幅:240(mm) 適用ボルトサイズ:高力M16・M20・M22/超高力M16・M20 |
仕様 |
常用最大トルク:800N・m 無負荷回転数:19(min[[の−1乗]]) 消費電力:1550W |
内容物 |
本体 インナーソケット(M20、M22用) アウターソケット(M20、M22用) マイナスドライバー メタルケース |
商品ページはこちら
TONE コードレスシヤーレンチ CSM220
商品名 | TONE コードレスシヤーレンチ CSM220 |
---|---|
価格 | <%price_01116309%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:340×幅:241(mm) 適用ボルトサイズ:高力M16・M20・M22/超高力M16・M20 |
仕様 |
常用最大トルク:800N・m 無負荷回転数:17(min[[の−1乗]]) 電源:コードレス |
内容物 |
本体 インナーソケット アウターソケット マイナスドライバー メタルケース バッテリーカバー バッテリー(36V・4.0Ah) 充電器 |
商品ページはこちら
TONE コードレスシヤーレンチ CSM200
商品名 | TONE コードレスシヤーレンチ CSM200 |
---|---|
価格 | <%price_01116308%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:336×幅:234(mm) 適用ボルトサイズ:高力M16・M20・M22/超高力M16 |
仕様 |
無負荷回転数:22(min[[の−1乗]]) 電源:コードレス(36Vマルチボルトタイプ) |
内容物 |
本体 インナーソケット アウターソケット マイナスドライバー メタルケース バッテリーカバー バッテリー(36V・4.0Ah) バッテリーカバー 充電器 |
商品ページはこちら
TONE 1次締専用レンチ 建方1番 トルシアボルト用
商品名 | TONE 1次締専用レンチ 建方1番 トルシアボルト用 |
---|---|
価格 | <%price_00717387%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ | 適用ボルトサイズ:高力M16・M20・M22・M24 |
仕様 |
常用最大トルク:800N・m 無負荷回転数:110(min[[の−1乗]]) 消費電力:1350W(AC電源接続) |
内容物 |
本体 インナーソケット(M16、M20、M22用) アウターソケット(M16、M20、M22用) マイナスドライバー メタルケース |
商品ページはこちら
TONE シヤーレンチ M16・M20用 100V
商品名 | TONE シヤーレンチ M16・M20用 100V |
---|---|
価格 | <%price_00717423%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:246×幅:234(mm) 適用ボルトサイズ:高力M16・M20/超高力M16 |
仕様 |
常用最大トルク:600N・m 無負荷回転数:19(min[[の−1乗]]) 消費電力:1550W |
内容物 |
本体 インナーソケット(M16、M20用) アウターソケット(M16、M20用) マイナスドライバー メタルケース |
商品ページはこちら

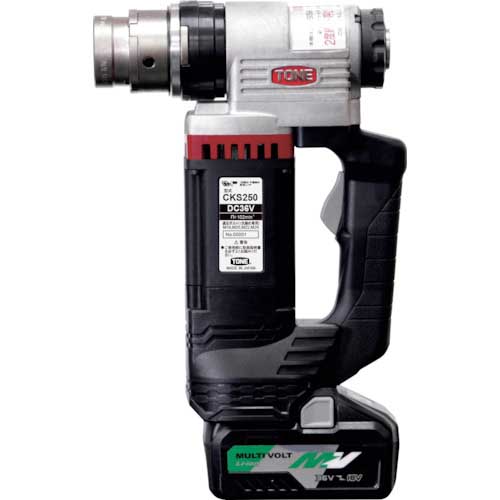

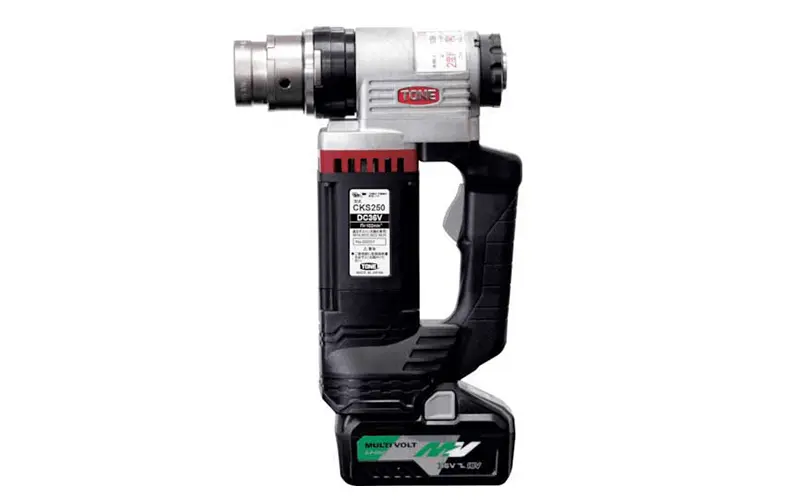

TONE コードレス建方1番
商品名 | TONE コードレス建方1番 |
---|---|
価格 | <%price_01114943%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ | 適用ボルトサイズ:高力M16・M20・M22・M24 |
仕様 |
常用最大トルク:120N・m(M16)、180N・m(M20/M22)、250N・m(M24) 無負荷回転数:102(min[[の−1乗]]) 電源:36Vマルチボルトタイプ蓄電池 |
内容物 |
本体 インナーソケット(M20、M22用) アウターソケット(M20、M22用) マイナスドライバー バッテリー(36V・4.0Ah) バッテリーカバー 充電器 メタルケース |
商品ページはこちら
TONE M16・M20ナット回転角レンチ
商品名 | TONE M16・M20ナット回転角レンチ |
---|---|
価格 | <%price_00728441%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:286×幅:289(mm) 適用ボルトサイズ:12G溶融亜鉛めっき高力六角ボルト(12GSHTB[[R上]]):M16、溶融亜鉛めっき高力六角ボルト(F8T):M16・M20 |
仕様 |
常用最大トルク:540N・m 無負荷回転数:22(min[[の−1乗]]) 消費電力:1100W |
内容物 |
本体 レバーソケット(M16 、M20用) マイナスドライバー マイナスバビードライバー メタルケース |
商品ページはこちら
マキタ 充電式シャーレンチ
商品名 | マキタ 充電式シャーレンチ |
---|---|
価格 | <%price_00962677%> |
メーカー | (株)マキタ |
当日発送 | 対応 |
サイズ | 適用ボルトサイズ:高力M16・M20・M22/超高力M16・M20 |
仕様 |
常用最大トルク:804N・m 無負荷回転数:14(min[[の−1乗]]) 電源:充電タイプ(18V×2) |
内容物 |
本体 インナーソケット(M20、M22用) アウターソケット(M20、M22用) マイナスドライバー ケース 充電器 バッテリー(BL1860B)×2 |
商品ページはこちら
TONE 1次締専用レンチ 建方1番 六角ボルト用
商品名 | TONE 1次締専用レンチ 建方1番 六角ボルト用 |
---|---|
価格 | <%price_00717383%> |
メーカー | TONE(株) |
当日発送 | ×(メーカーからの出荷) |
サイズ |
高さ:254×幅: 238 (mm) 適用ボルトサイズ:高力M16・M20・M22・M24 |
仕様 |
無負荷回転数:110(min[[の−1乗]])m 消費電力:1350W |
内容物 |
本体 レバーソケット(M20、M22用) マイナスドライバー メタルケース |
商品ページはこちら

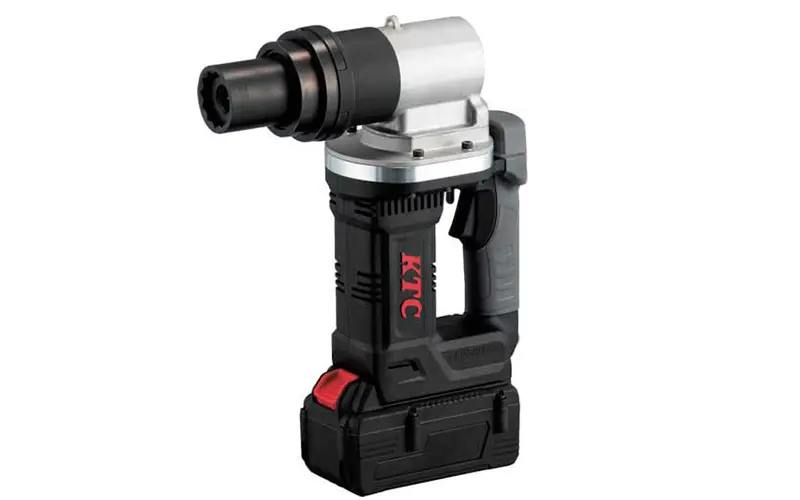

KTC コードレストルシアレンチセット
商品名 | KTC コードレストルシアレンチセット |
---|---|
価格 | <%price_01125491%> |
メーカー | 京都機械工具(株) |
当日発送 | 対応 |
サイズ | 適用ボルトサイズ:高力M16・M20・M22・M24 |
仕様 |
常用最大トルク:1,100N・m 無負荷回転数:0〜15(min[[の−1乗]]) 電源:コードレス(36Vリチウムイオンバッテリー) |
内容物 |
本体 インナーソケット(M16、M20、M22、M24) アウターソケット(M16、M20、M22、M24) マイナスドライバー バッテリー 充電器 電源コード ストラップ 専用樹脂ケース |
商品ページはこちら
まとめ
シャーレンチは、シャーボルトの締付専用の電動レンチです。
鉄骨建築作業に使われ、作業環境に応じて形状・サイズ・電源の種類を選びます。
ご購入の際には、使用するシャーボルトのサイズに対応しているかを必ずご確認ください。
現場市場でのお支払いに、法人・個人事業主のお客様はNP掛け払いがご利用いただけます。
複数ご注文頂いた場合でも、お支払いは翌月にまとめられるので請求書の管理や振り込みの手間が軽減できます。
シャーレンチ以外にも、マーキングに使うボルト用マーカーなどの周辺グッズも取り扱っておりますので、気になる製品等がありましたらお気軽にお問い合わせください。
