ドリルチャックとは?仕組みや使い方を解説!おすすめ11商品もご紹介
ドリルチャックとは、電動工具にカッターやドリルなどの先端工具を付けるためのアタッチメントです。
業務用の大型工具から片手で使える電動ドライバーまで広く用いられており、それぞれの規格に合った製品が販売されています。
今回は、ドリルチャックについて特徴・種類・使い方を詳しく解説いたします。
おすすめの製品もご紹介しておりますので、ドリルチャックをお探しの方はぜひ最後までご覧ください。
INDEX
- 1.ドリルチャックとは電動工具に付けるアタッチメント
- 1-1.先端工具を付けて穴あけ・カット・研磨などの作業が可能
- 1-2.取り付ける工具に合った規格を選ぼう
- 2.ドリルチャックの種類
- 2-1.チャックキー付き/キーレス
- 2-2.チャック能力
- 2-3.差し込み口の形状
- 3.インパクトドライバーではドリルチャックが使いにくい?
- 4.ドリルチャックの取り付け方
- 4-1.キー付き
- 4-2.キーレス
- 5.現場市場厳選!ドリルチャックのおすすめ11製品
- 5-1.TRUSCO キーレスドリルチャック 1.5〜6.5mm
- 5-2.SK11 チャックハンドル B型
- 5-3.ユキワ チャックハンドル
- 5-4.ベッセル ドリルチャック キーレスタイプ No.BH-271(口径1.5〜13)
- 5-5.TRUSCO ドリルチャック 13mm
- 5-6.サンフラッグ ドリルチャック 1.5-13mm
- 5-7.ベッセル ドリルチャック替軸 No.BH-29(1/2-20UNF)
- 5-8.ベッセル ドリルチャック キー付タイプ No.BH-23(口径1.5〜13)
- 5-9.TOP 電ドル用ドリルチャック 13mm
- 5-10.アネックス ビット交換式 ラバードリルチャック 1.5〜13mm
- 5-11.ボッシュ チャックハンドル
- 6.まとめ

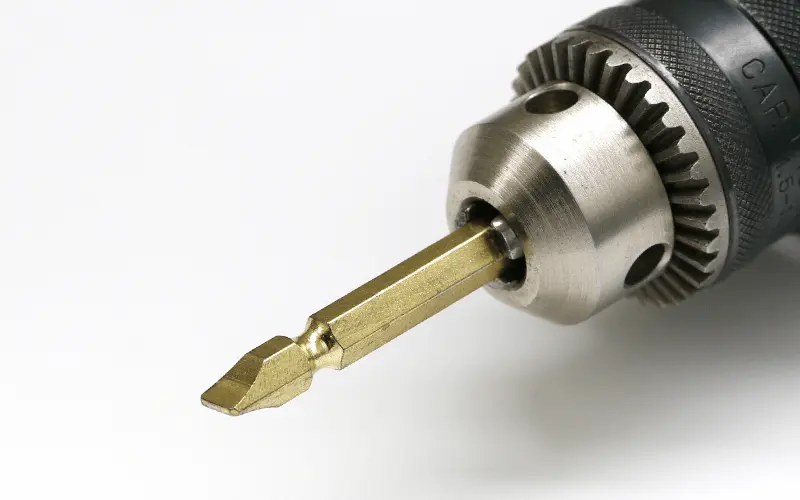

ドリルチャックとは電動工具に付けるアタッチメント
ドリルチャックとは、電動ドリル・電動ドライバーなどの電動工具とドリルやカッターなどの先端工具を繋ぐ部品です。
ドリルチャック単体で作業ができるわけではないため目立ちませんが、ドリルチャックがないと作業するためのツールがつけられないこともあるので大切なパーツです。
電動ドライバーについては以下に詳しく解説しております。
合わせてご覧ください。
電動工具の種類と使い方【選ぶ基準とおすすめ商品も解説】
電動工具の基礎知識と種類について解説しています
ページはこちら
先端工具を付けて穴あけ・カット・研磨などの作業が可能
ドリルチャックはその名前から、「ドリルを固定するための器具」と思われがちですが、ドリルに限らず色々な先端工具が付けられます。
先端工具を付け替えれば、以下の用途で使えます。
● 穴あけ
● 組立
● 材料カット
● 研磨
取り付ける工具に合った規格を選ぼう
DIYや屋外作業ではハンディタイプの電動工具にドリルチャックを付けますが、工場や作業場などではボール盤など据え置きタイプの機械にドリルチャックと先端工具を付けて使用します。
電動ドリル用とボール盤用のドリルチャックでは、このように形状やサイズが大きく異なります。
・電動ドリル用
画像引用元: ドリルチャックの特長と取り付け方 | 技術情報 | MISUMI-VONA【ミスミ】
・ボール盤用
画像引用元: ドリルチャックの種類と特長 | 技術情報 | MISUMI-VONA【ミスミ】
工具や機械の口径と合っていないときちんと付けられないので、購入前に口径や差込角をご確認ください。
ドリルチャックの種類
ドリルチャックは、手で持つ電動工具から据え置き型の機械まで広く用いられます。
今回は、電動ドリルや電動ドライバーなど手で持つタイプの電動工具に使用するドリルチャックの種類とその仕組みについてご紹介します。

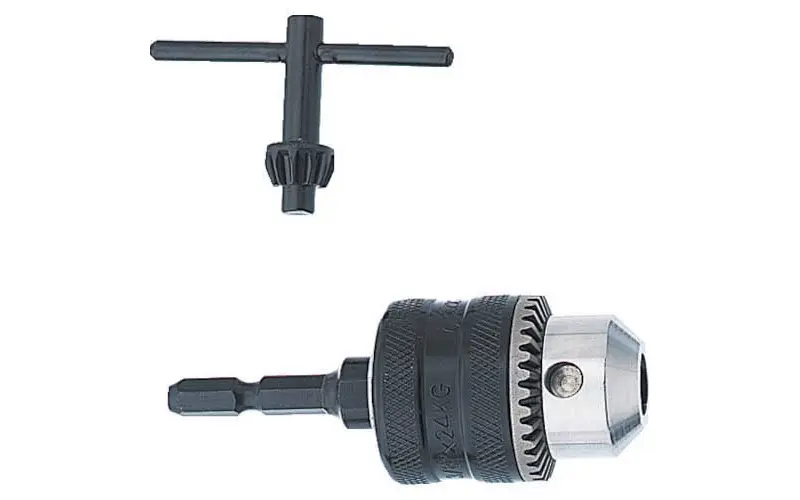

チャックキー付き/キーレス
チャックキーとは、ドリルチャックと先端工具を固定するための道具です。
チャックキー付きのドリルチャックには、3箇所穴が開いているのでチャックキーを差し込みツメを開閉して先端工具を固定しましょう。
キーレスタイプは、チャックキーなしで先端工具が固定できるタイプです。
ドリルチャックを左右に回すとツメが開閉する仕組みになっているので、手軽に付け替えられると人気があります。
ただ、ホールド力はチャックキー付きのドリルチャックの方が高い傾向にあるので、用途によってはキー付きのドリルチャックの方が適しているケースもあります。
チャック能力
チャック能力とは、固定できる先端工具の最高径を意味しています。
つまりチャック能力5mmのドリルチャックの場合、5mm以下のシャンク(軸)であれば使用できるので、2mmのものでも3mmのものでも問題なく使えます。
ドリルチャックのチャック能力は、
● 5mm
● 6.5mm
● 10mm
● 13mm
の4種類が一般的です。
インパクトドライバーや一部のドリルドライバーで使用できる6.35mmのものもあります。
注意したいのが、「最低チャック能力」です。
たとえば、最低チャック能力が1.5mmのドリルチャックでは、1mmの先端工具は固定できません。
差し込み口の形状
工具によって差し込み口の形状は異なりますので、サイズだけではなく形もチェックが必要です。
インパクトドライバーに使用する場合は差込角6.35mmの六角軸のものを、ハンマードリルにはSDSプラスに合った形状で差込角10mmのドリルチャックを選びましょう。

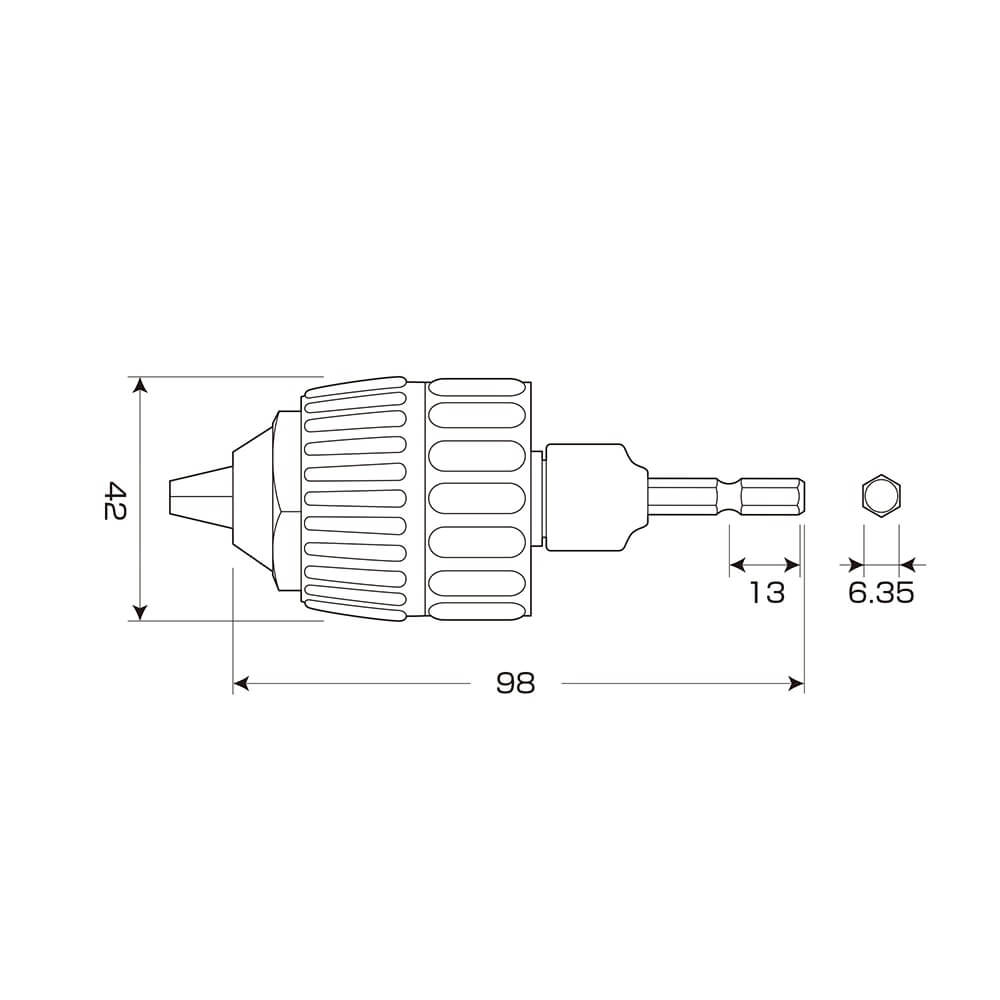

・六角軸
画像引用元: インパクト対応 キーレスドリルチャック Φ1.0〜10mm | ANEXブランドのドライバー・工具メーカー(株)兼古製作所

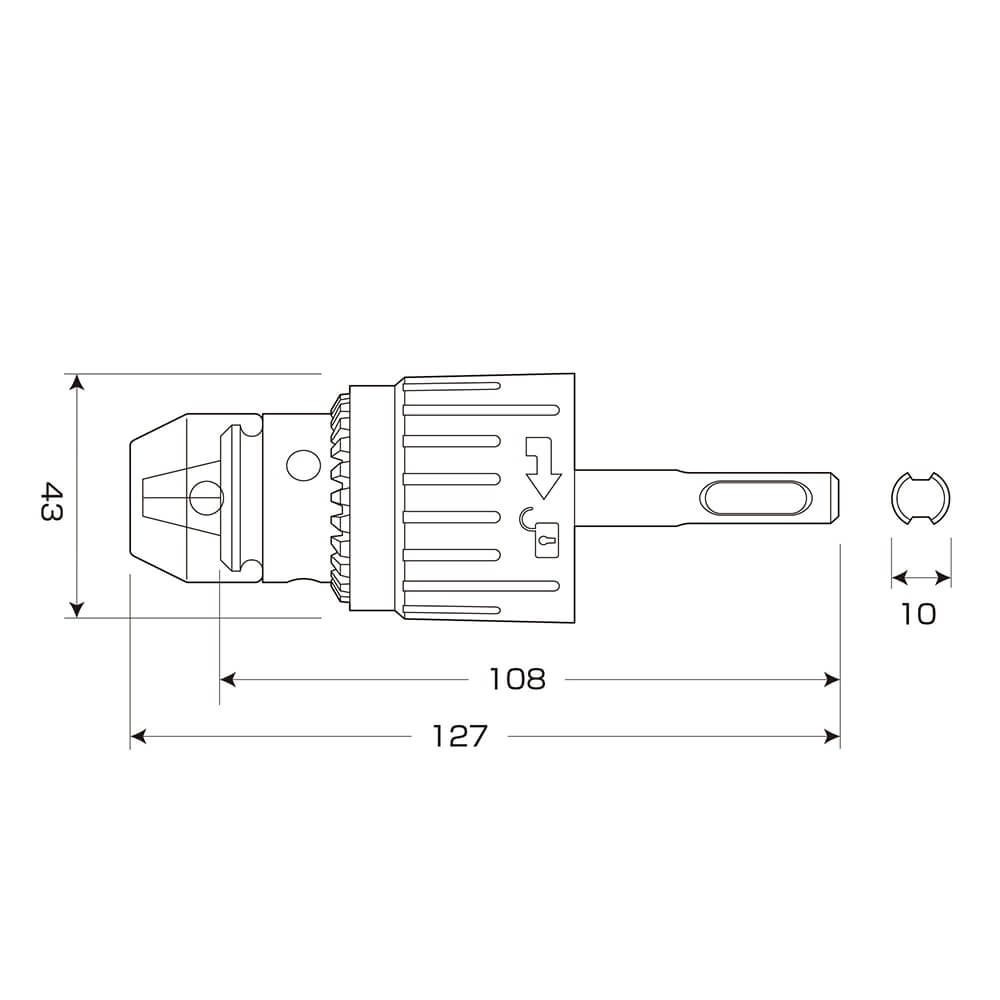

・SDS
画像引用元: SDSプラス ハンマードリル用ドリルチャック Φ2〜13mm 打撃+回転 | ANEXブランドのドライバー・工具メーカー(株)兼古製作所

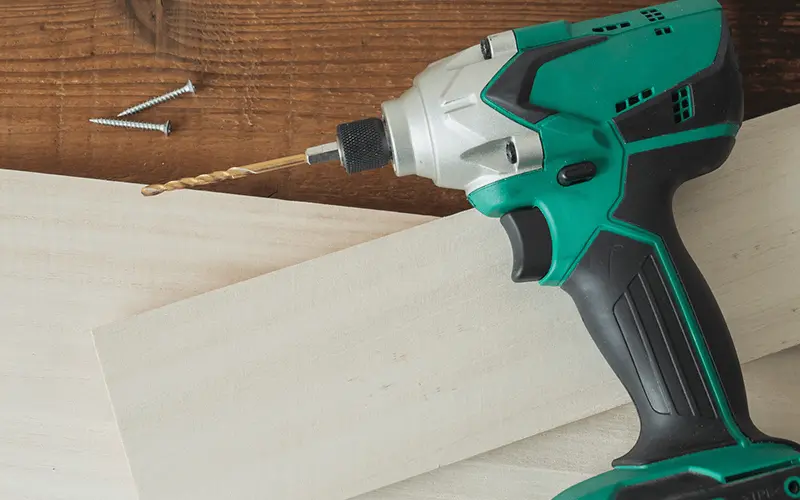

インパクトドライバーではドリルチャックが使いにくい?
ドリルチャックはインパクトドライバーには向かない、という意見をたまに目にすることがありますがそれは必ずしも正しくありません。
というのも、先ほども触れたようにドリルチャックはドリルだけでなく、ドライバー・砥石・カッターなどあらゆる先端工具を装着するので、用途と工具の特性上得手不得手が異なるのです。
本来インパクトドライバーは、回転と打撃を組み合わせてネジ等をスピーディにしっかりと締めるための工具です。
ドリルドライバーやボール盤は回転数やトルクを調整していますが、インパクトドライバーではそれが出来ずドライバービットへの負担が大きくなってしまいます。
そのためインパクトドライバーにドリルビットを使用して穴あけ作業をすると、
● 作業効率
● 仕上がり
● ビット(先端工具)への負担
で、ドリルドライバー等に劣るようです。
インパクトドライバーとドリルチャックが相性が良くないわけではなく、ドライバーなどを付けて使用する分には全く問題ありませんので、用途によってドリルチャック・先端工具・工具を使い分けましょう。
インパクトドライバーについては以下に詳しく解説しております。
合わせてご覧ください。
インパクトドライバーはどう選ぶ?種類やおすすめ9選をご紹介!
インパクトドライバーの選び方のポイントや種類の違い、おすすめの製品などについて解説しています。
ページはこちら
ドリルチャックの取り付け方
ドリルチャックは工具の種類に応じて、適切な方法で取り付けましょう。
電動ドリル・電動ドライバー用のドリルチャックは、工具に差し込むだけで良いものも多いです。
使用中に外れないように、ドリルチャックが工具にきちんと差し込まれているか確認しましょう。
ドリルチャックに先端工具を付ける方法は、チャックキーの有無によって変わります。
タイプごとに装着方法をご紹介していきます。

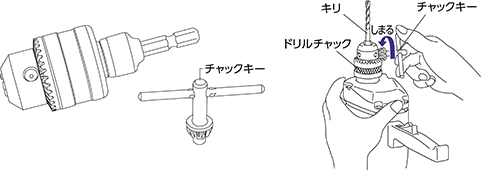

キー付き
画像引用元: ドリルチャックの特長と取り付け方 | 技術情報 | MISUMI-VONA【ミスミ】
チャックキーがついたタイプのドリルチャックは、側面に3箇所穴が開いています。
穴にチャックキーを差し込んで回すとツメ部分が開閉するので、まずはツメを開いてドリルやドライバーなどの先端工具を差し込んだら再度チャックキーを穴に差し込みツメを締めます。
場所によって締め方が違うと、先端工具がしっかりと固定されません。3箇所の穴すべてを均等に締めましょう。

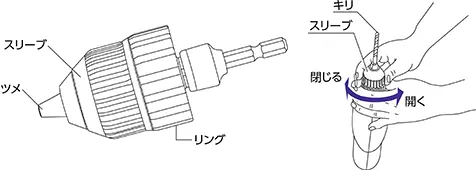

キーレス
画像引用元: ドリルチャックの特長と取り付け方 | 技術情報 | MISUMI-VONA【ミスミ】
キーレスタイプのドリルチャックは、スリーブ部分を回すことでツメが開閉します。
ツメを開けて先端工具を入れたら、逆側にスリーブを回してしっかりとツメを閉じて固定しましょう。
現場市場厳選!ドリルチャックのおすすめ11製品
現場市場が厳選したドリルチャックと、ハンドル、替え芯のおすすめ11製品をご紹介します。
スペックを表にまとめているので、ぜひ商品選びに役立てていただければと思います。

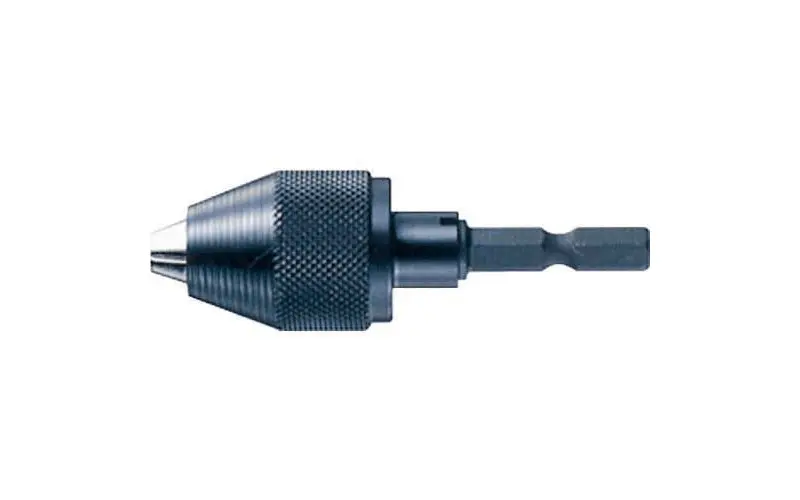

TRUSCO キーレスドリルチャック 1.5〜6.5mm
商品名 | TRUSCO キーレスドリルチャック 1.5〜6.5mm |
---|---|
価格 | <%price_00728251%> |
メーカー | トラスコ中山(株) |
当日発送 | 対応 |
サイズ |
全長:69(mm) 差込角:6角6.35(mm) |
仕様・用途 |
チャック能力:1.5〜6.5 mm キーレスタイプ コードレスドライバー取り付け |
商品ページはこちら

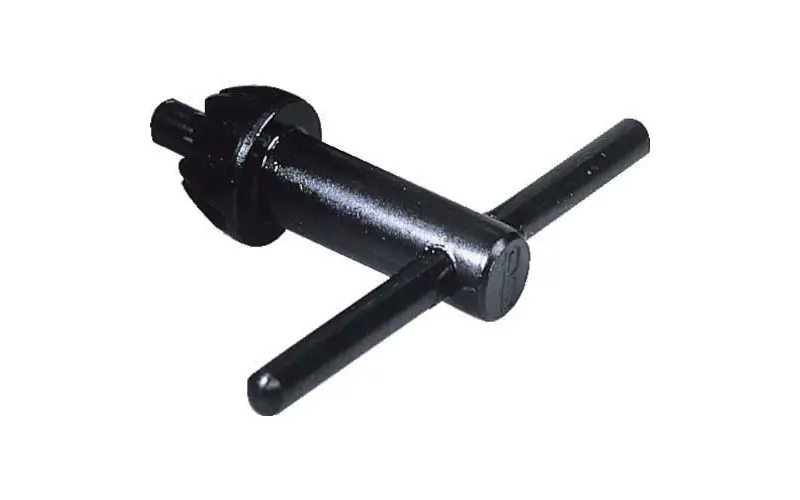

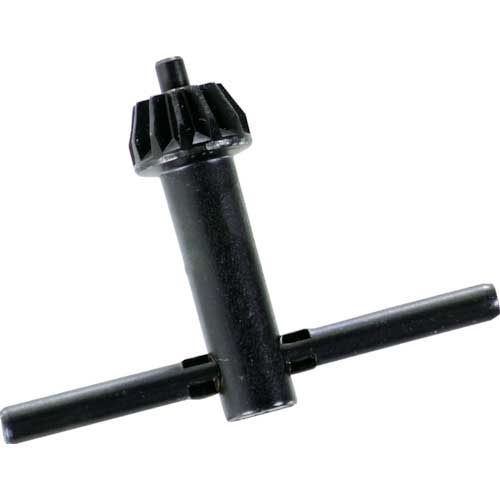

SK11 チャックハンドル B型
商品名 | SK11 チャックハンドル B型 |
---|---|
価格 | <%price_00303177%> |
メーカー | 藤原産業株式会社 |
当日発送 | ×(2〜3日後発送) |
サイズ |
全長:50(mm) 幅:75(mm) 奥行:18(mm) チャック径:10(mm) 差し込み径:5.5(mm) 重さ:60g |
仕様・用途 |
用途:ドリルチャックの締め緩め 適応機種:LUh-DH4・Luh-7・D10BA・NU-DH4・D-6C・D-10C・DW15Y(日立) |
商品ページはこちら

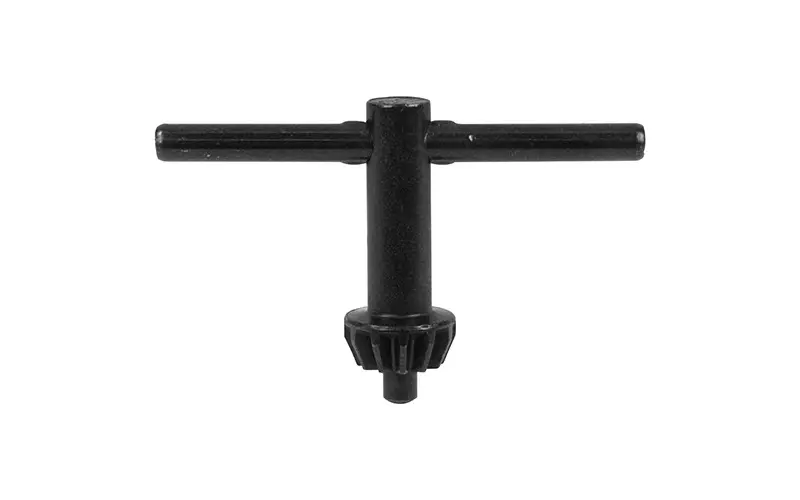

ユキワ チャックハンドル
商品名 | ユキワ チャックハンドル(JH-13) |
---|---|
価格 | <%price_00557057%> |
メーカー | ユキワ精工(株) |
当日発送 | 対応 |
サイズ |
全長:59(mm) 幅:110 差込角:8(mm) |
仕様・用途 |
用途:ドリルパーツの脱着ができる 適合ドリルチャック:13MG-6JT |
商品ページはこちら バリエーションはこちら

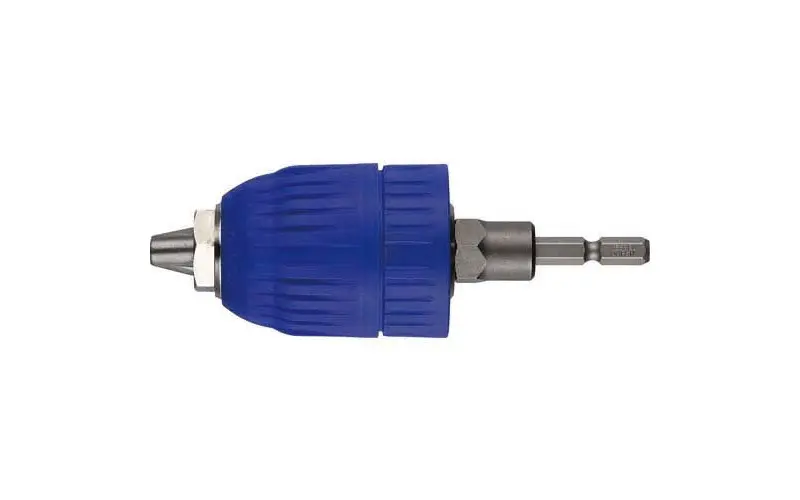

ベッセル ドリルチャック キーレスタイプ No.BH-271(口径1.5〜13)
商品名 | ベッセル ドリルチャック キーレスタイプ No.BH-271(口径1.5〜13) |
---|---|
価格 | <%price_00712756%> |
メーカー | (株)ベッセル |
当日発送 | 対応 |
サイズ | 全長:123(mm) |
仕様・用途 |
チャック能力: 1.5〜13mm キーレスタイプ ツインラチェット機構 高体衝撃性 |
商品ページはこちら

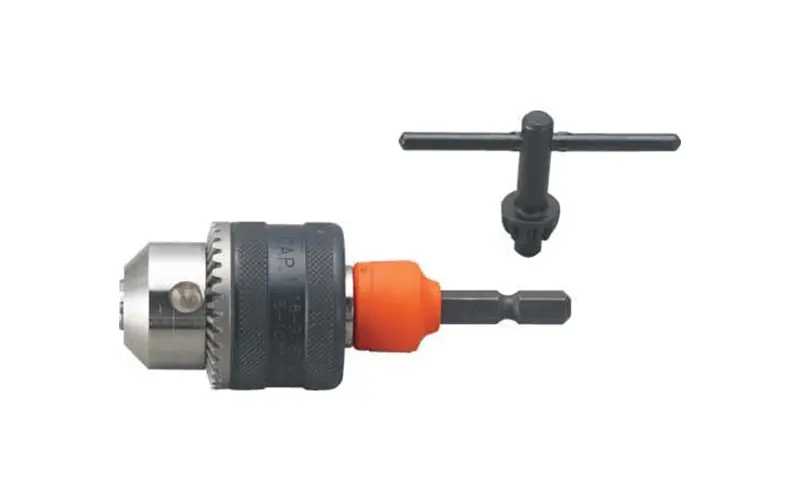

TRUSCO ドリルチャック 13mm
商品名 | TRUSCO ドリルチャック 13mm |
---|---|
価格 | <%price_00727490%> |
メーカー | トラスコ中山(株) |
当日発送 | 対応 |
サイズ |
全長:103(mm) 差込角:6.35(mm) |
仕様・用途 |
チャック能力:1.5〜13 mm チャックキー付 |
商品ページはこちら
サンフラッグ ドリルチャック 1.5-13mm
商品名 | サンフラッグ ドリルチャック 1.5-13mm |
---|---|
価格 | <%price_00719216%> |
メーカー | (株)新亀製作所 |
当日発送 | 対応 |
サイズ |
全長:93(mm) 差込角:6.35(mm) 口径範囲:0.2〜4.0(mm) 素材:特殊鋼(H級) |
仕様・用途 |
チャック能力: 1.5〜13mm チャックキー付き コードレスドライバー取り付け |
商品ページはこちら

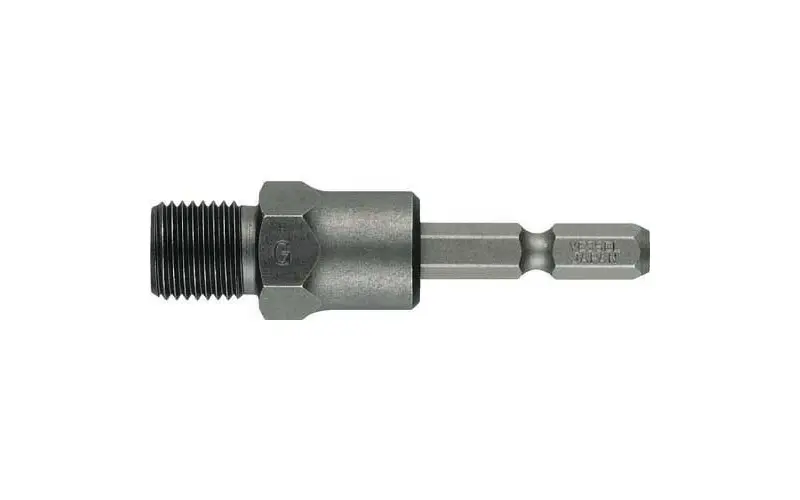

ベッセル ドリルチャック替軸 No.BH-29(1/2-20UNF)
商品名 | ベッセル ドリルチャック替軸 No.BH-29(1/2-20UNF) |
---|---|
価格 | <%price_00712758%> |
メーカー | (株)ベッセル |
当日発送 | 対応 |
サイズ |
全長:61(mm) 重さ:46g |
仕様・用途 |
キーレスタイプ 耐衝撃キーレスドリルチャック「BH-27」専用替軸 |
商品ページはこちら

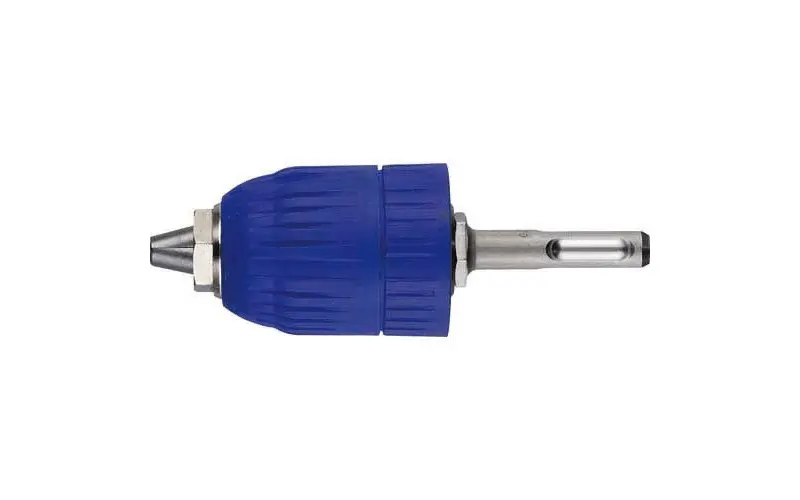

ベッセル ドリルチャック キー付タイプ No.BH-23(口径1.5〜13)
商品名 | ベッセル ドリルチャック キー付タイプ No.BH-23(口径1.5〜13) |
---|---|
価格 | <%price_00712757%> |
メーカー | (株)ベッセル |
当日発送 | 対応 |
サイズ |
全長:123(mm) 差込角:1.5〜13(mm) |
仕様・用途 |
ロータリーハンマードリル用 爪が長く柄の長い先端工具も固定しやすい |
商品ページはこちら
TOP 電ドル用ドリルチャック 13mm
商品名 | TOP 電ドル用ドリルチャック 13mm |
---|---|
価格 | <%price_00715643%> |
メーカー | トップ工業(株) |
当日発送 | 対応 |
サイズ |
全長:118(mm) 重さ:430g 材質:特殊合金鋼 |
仕様・用途 |
チャック能力:2.0〜13 mm ストレートビット・木工ドリル・ショートビットなどに取り付け可能 六角軸ジャンクで取り付け |
商品ページはこちら

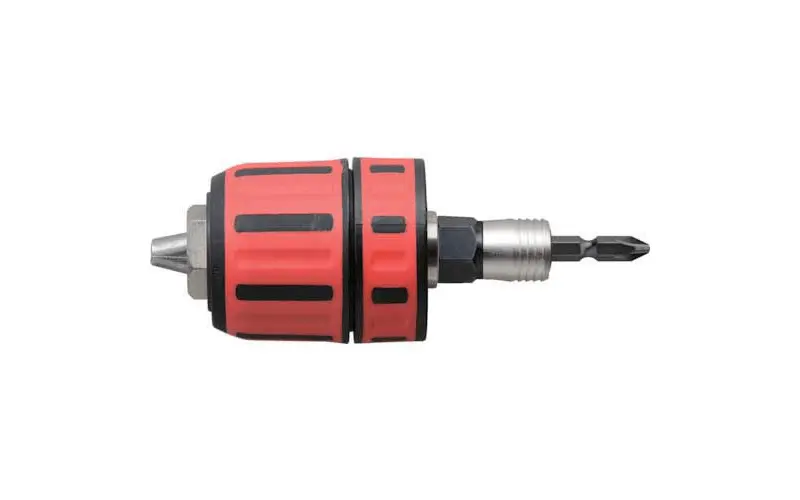

アネックス ビット交換式 ラバードリルチャック 1.5〜13mm
商品名 | アネックス ビット交換式 ラバードリルチャック 1.5〜13mm |
---|---|
価格 | <%price_00711446%> |
メーカー | (株)兼古製作所 |
当日発送 | 対応 |
サイズ |
全長:121(mm) 差込角:6.35(mm) |
仕様・用途 |
インパクトドライバー対応 セット内容:ドリルチャック、片頭ビット[[+]]2×53 |
商品ページはこちら

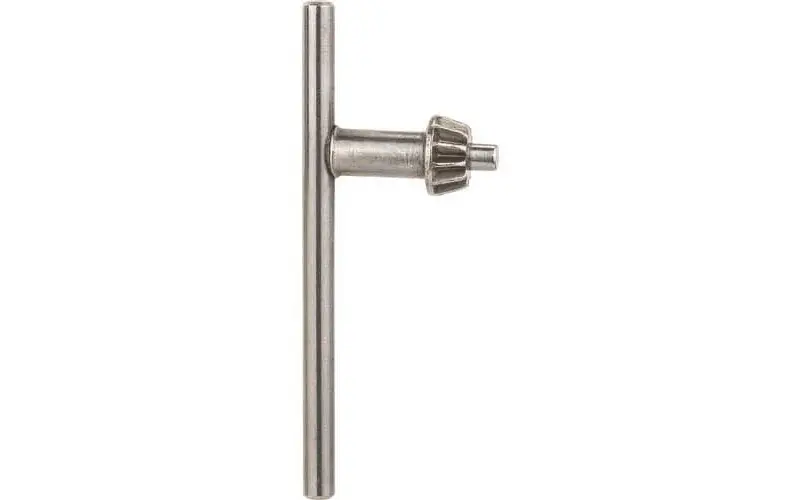

ボッシュ チャックハンドル
商品名 | ボッシュ チャックハンドル |
---|---|
価格 | <%price_00704293%> |
メーカー | ボッシュ(株) |
当日発送 | 対応 |
サイズ |
全長:110(mm) 重さ:60g |
仕様・用途 | 適合機種:652、CK-SDS13用 |
商品ページはこちら
まとめ
ドリルチャックは電動工具に先端工具を取り付けるためのパーツで、ドリルだけでなく広い用途で用いられています。
様々な規格のものが販売されている上に見た目も似ているので、きちんとスペックをチェックして工具や先端工具に合ったものを選んでください。
ドリルチャックと先端工具を取り付ける際は、使用する前にきちんと固定されているか、ドリルチャックのツメが劣化していないか、といった点も確認して安全に使用しましょう。
