カムロックとは?特徴・構造・使い方とおすすめ商品
カムロックはアダプターとカプラーを組み合わせる構造の継手です。
器具なしでホースなどに取り付けられる手軽さと、安全性の高さから多くの分野で使われています。
今回は、
● カムロックの特徴と構造について
● カムロックを使うメリットと使用方法
● 現場市場おすすめのカムロック
についてご紹介します。
INDEX
- 1.カムロックとは?アーム・レバーで着脱する継手のこと
- 2.カムロックの構造について
- 2-1.ツインカム
- 2-2.素材は用途によって様々
- 3.カムロックのメリット
- 3-1.着脱がしやすい
- 3-2.安全性が高い
- 4.カムロックの使い方
- 4-1.カムロックを取り付ける時の手順
- 4-2.カムロックを取り外す時の手順
- 5.カムロックのおすすめ製品11個を紹介
- 5-1.トヨックス カムロック カプラー OPW ホースシャンク アルミ 633-C
- 5-2.トヨックス カムロック アダプター OPW ホースシャンク アルミ 633-E
- 5-3.トヨックス カムロック アダプター OPW メスネジ アルミ 633-AB
- 5-4.トヨックス カムロック カプラー OPW メスネジ アルミ 633-DB
- 5-5.トヨックス カムロック カプラー OPW ダストキャップ アルミ 634-B
- 5-6.トヨックス カムロック カプラー OPW オスネジ アルミ 633-BB
- 5-7.トヨックス カムロック アダプター OPW オスネジ アルミ 633-FB
- 5-8.トヨックス カムロック アダプター OPW ダストプラグ アルミ 634-A
- 5-9.トヨックス カムロック カプラー OPW ホースシャンク 樹脂製 ポリプロピレン 633-C
- 5-10.トヨックス カムロック カプラー OPW ホースシャンク ステンレス 633-C
- 5-11.トヨックス カムロック カプラー OPW ホースシャンク ブロンズ 633-C
- 6.まとめ

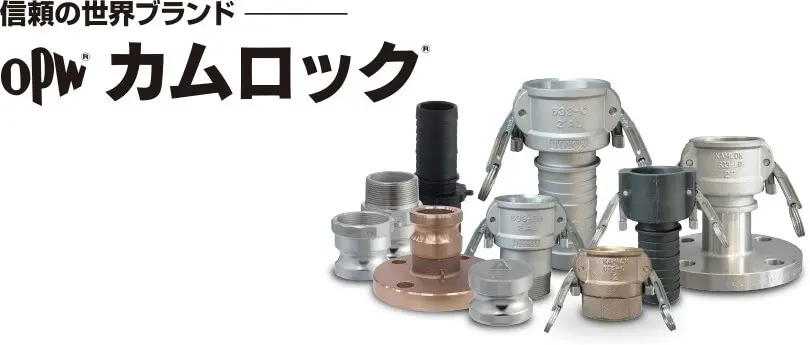

カムロックとは?アーム・レバーで着脱する継手のこと
出典:カムロック( アーム式・レバー式継手 ) | TOYOX 工業用・産業用耐圧ホース&継手メーカー
カムロックとは配管継手の一種で、オス(アダプター)とメス(カプラー)を組み合わせて使用します。
カプラーについているカムアームという2つのレバーを下げることでロックされます。
工具などを使わずスピーディに継手が接続でき、様々な環境での流体移送に対応できるため以下のように広い分野で利用されています。
カムロックの構造について

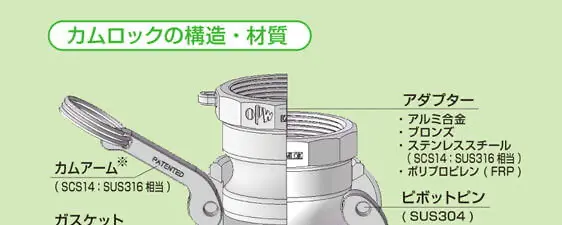

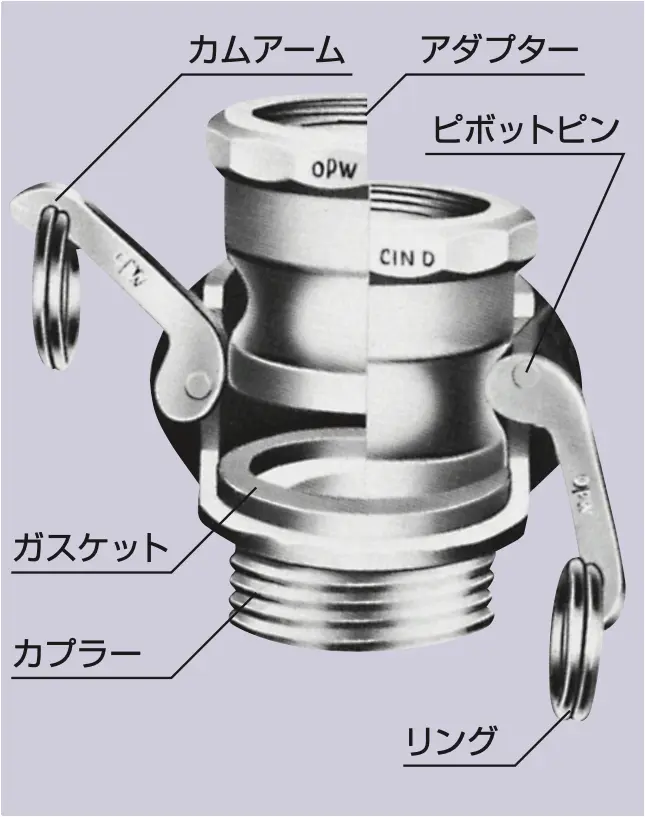

カムロックは、
● アダプター
● ピボットピン
● カムアーム
● リング
● カプラー
という5つのパーツで構成されています。
アームはメス(カプラー)についていることが多いですが、製品によってはオス(アダプター)についているケースもあります。
カプラーとアダプターは別々で販売されることも一般的ですが、かならず同じ素材で組み合わせてください。
異なる素材同士で組み合わせて使用すると、流体漏れや破損など思わぬトラブルの原因になります。
ツインカム
参照:ホース口金−カムロック | 製品案内 | 富士ロック 〔ステンレスチューブ継手・銅管継手・バルブ・計装資材・ホース口金類の製造販売〕

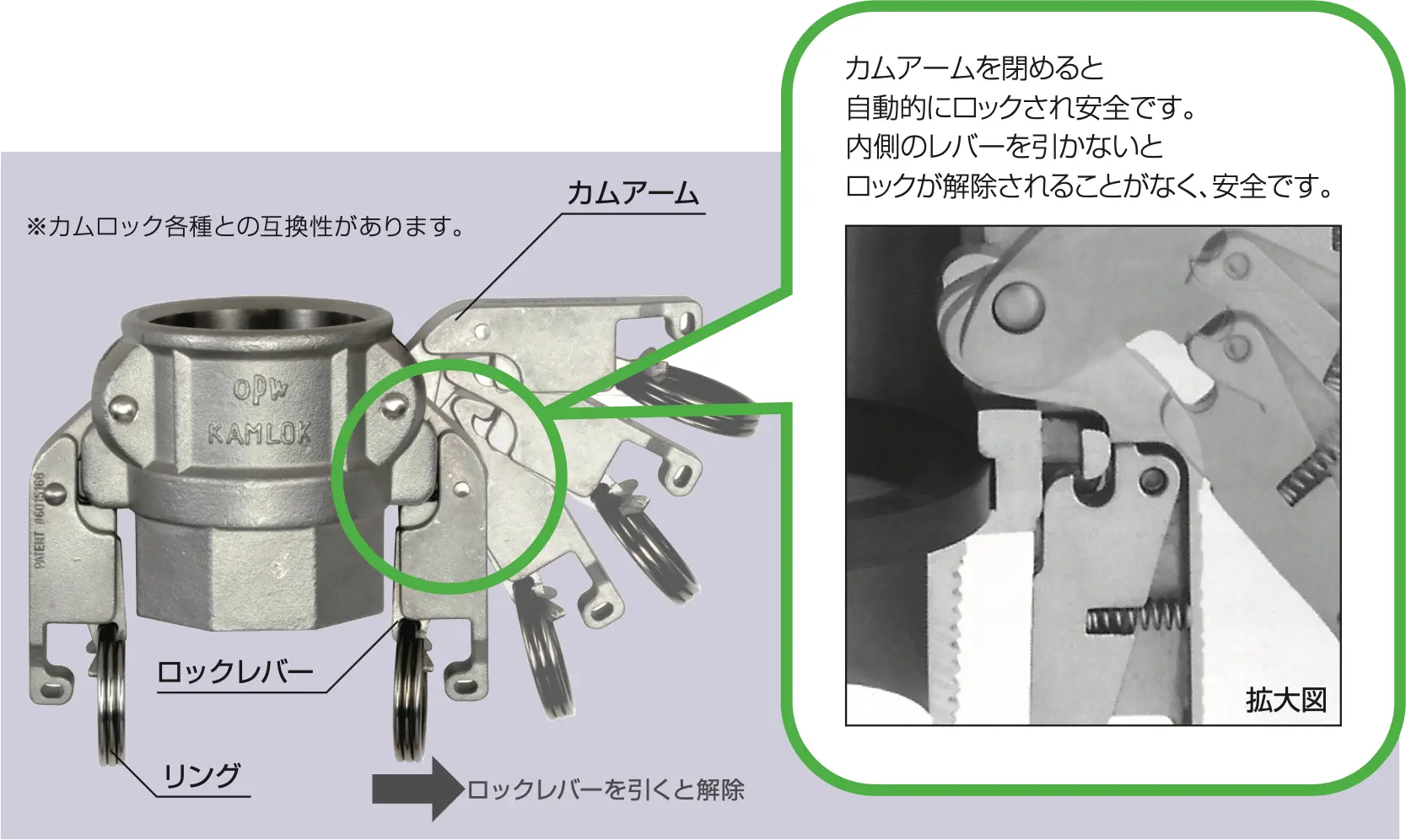

ツインカム構造とは、継手のアームが緩んでも全開にならず、45°で止まる仕組みのこと。
作業中の振動などで、知らない間に継手が外れるといった事態が避けられます。
さらに安全性を高めたい場合は、ツインロックというアームをロックする機能がついたものがおすすめです。
素材は用途によって様々

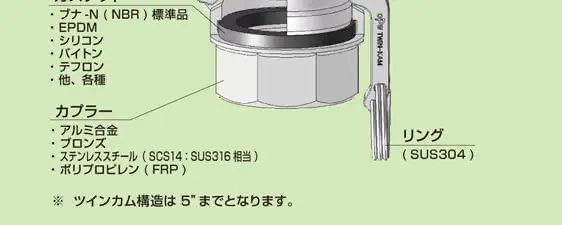

カムロックの素材は、
● アルミ合金
● ステンレス
● ポリプロピレン
● ブロンズ
のいずれかが用いられます。
アルミ合金は水・油などの流体を扱う配管継手としてよく使われており、軽量で使いやすいタイプです。
ポリプロピレンやステンレスは丈夫で耐食に強いことから、食品や薬品などの流体移送に適しています。
ブロンズ(銅)は給湯用など高温の流体の配管に使われます。
また、ホース用、配管用がそれぞれ販売されています。
扱う流体や設備の環境、ホース・配管のサイズに合ったタイプをお選びください。
カムロックのメリット
他の継手にはないカムロックならではのメリットである、
● 着脱のしやすさ
● 安全性の高さ
について見ていきましょう。
着脱がしやすい
カムロックの最大のメリットとして、着脱がしやすい点が挙げられます。
着脱の仕方についてはのちほど詳しくご説明しますが、1人でも数秒〜数十秒あれば取り付けができるので作業時間短縮に繋がります。
さらに、合わせ位置や締め方の技術も不要なので、個人の技術に依存せずに一定のクオリティが保てます。
継手の着脱はどの分野でもメインの作業ではないので、カムロックのように効率の良い部品を導入することで無駄を省いて時間と人材を有効利用できます。
安全性が高い
カムロックは、ネジ接合式継手のように摩耗や不十分な接合がなく気密性が高いので、流体が漏洩しにくく事故のリスクが低いという特性があります。
そのため、薬品や気体などを扱う高い安全性が求められる現場でも重宝されています。
カムロックの使い方
カムロックの取り付け方、取り外し方についてご説明していきます。
カムロックを取り付ける時の手順
カムロックの取り付けは非常にシンプルです。

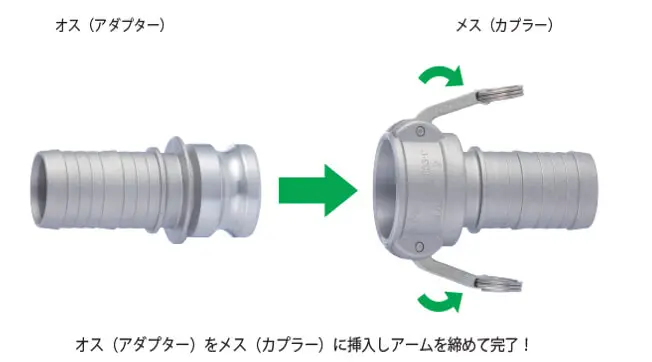

アダプターをカプラーに入れて、ホースまたは配管に繋げてアームを下げて締めるだけ。
参照:カムロックとはどんな継手ですか? | TOYOX 工業用・産業用耐圧ホース&継手メーカー
この時、アームを片方ずつ締めずに必ず両方同時にアームが本体につくように下ろしてください。
ツインロック付きのカムロックを使う場合は、カチっというまでアームを締めて、きちんとロックされているか目視で確認してください。
カムロックを取り外す時の手順
カムロックを外す時はアームを上げて緩めるだけでOK。
ただし、火傷やケガなどのトラブルを避けるため、カムロックが十分に冷却され、接続部に圧力が残っていない状態で取り外してください。
カムロックのおすすめ製品11個を紹介
現場市場が厳選したカムロックのおすすめ製品を11個ご紹介します。

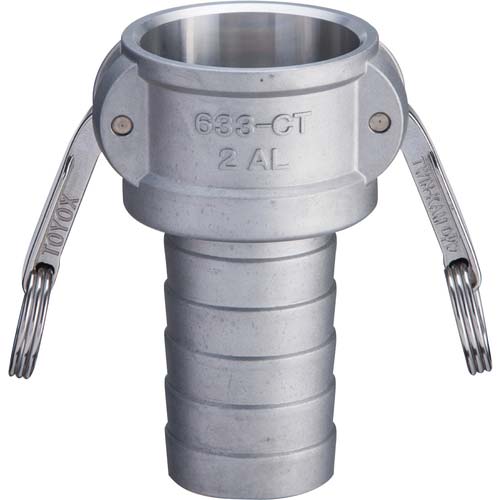

トヨックス カムロック カプラー OPW ホースシャンク アルミ 633-C
商品名 | トヨックス カムロック カプラー OPW ホースシャンク アルミ 633-C |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-C-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・メス(カプラー) ・ホース用 ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら

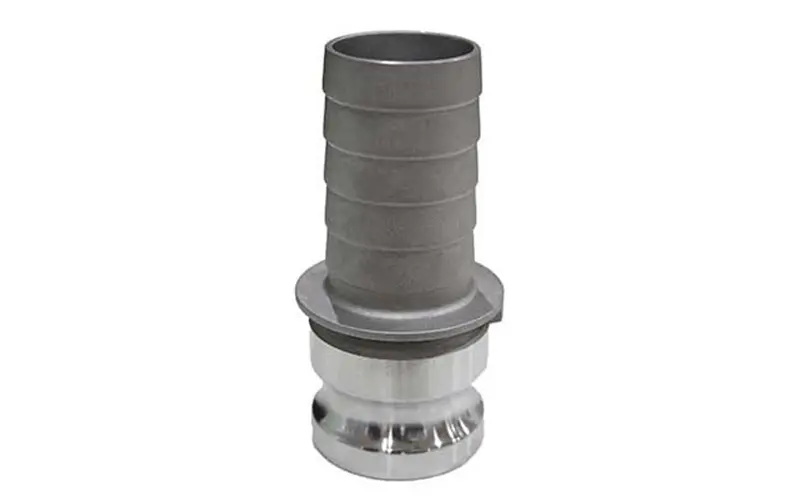

トヨックス カムロック アダプター OPW ホースシャンク アルミ 633-E
商品名 | トヨックス カムロック アダプター OPW ホースシャンク アルミ 633-E |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-E-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・オス(アダプター) ・ホース用 ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
トヨックス カムロック アダプター OPW メスネジ アルミ 633-AB
商品名 | トヨックス カムロック アダプター OPW メスネジ アルミ 633-AB |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-AB-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・メスネジ ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
トヨックス カムロック カプラー OPW メスネジ アルミ 633-DB
商品名 | トヨックス カムロック カプラー OPW メスネジ アルミ 633-DB |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-DB-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・メス(カプラー) ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
トヨックス カムロック カプラー OPW ダストキャップ アルミ 634-B
商品名 | トヨックス カムロック カプラー OPW ダストキャップ アルミ 634-B |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-634-B-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・ダストキャップ ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
トヨックス カムロック カプラー OPW オスネジ アルミ 633-BB
商品名 | トヨックス カムロック カプラー OPW オスネジ アルミ 633-BB |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-BB-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・オスネジ ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
トヨックス カムロック アダプター OPW オスネジ アルミ 633-FB
商品名 | トヨックス カムロック アダプター OPW オスネジ アルミ 633-FB |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-FB-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・オス(アダプター) ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら

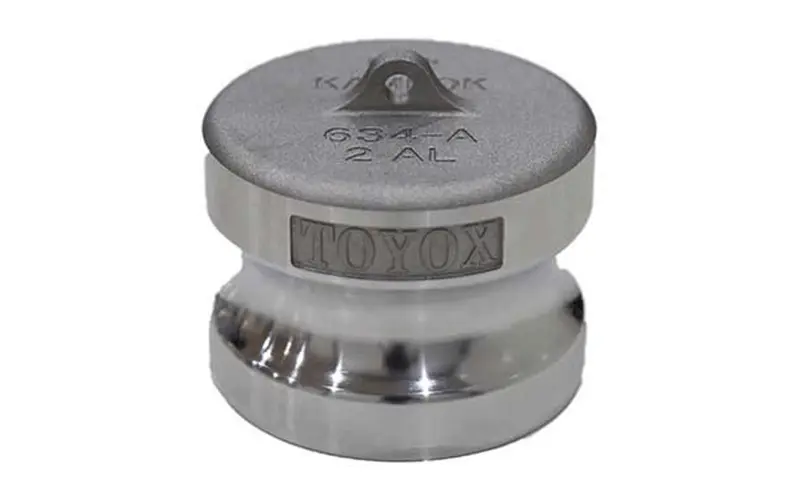

トヨックス カムロック アダプター OPW ダストプラグ アルミ 634-A
商品名 | トヨックス カムロック アダプター OPW ダストプラグ アルミ 634-A |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-634-A-A%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | アルミ合金 |
仕様 |
・オス(アダプタ0) ・ダストプラグ ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら

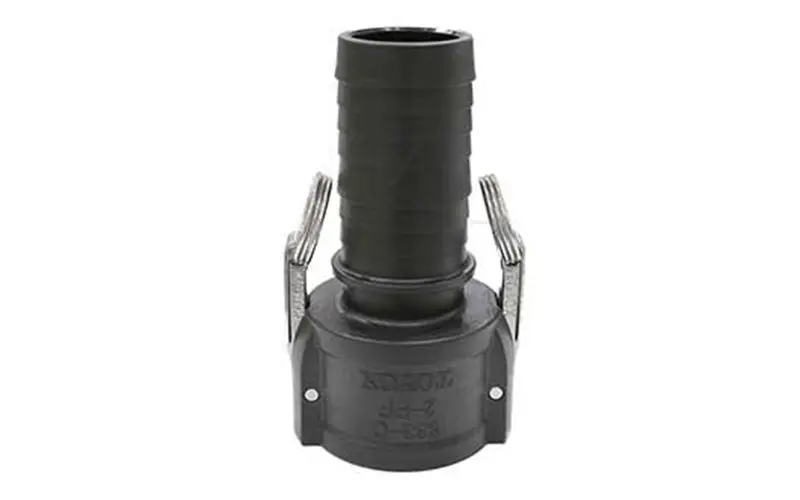

トヨックス カムロック カプラー OPW ホースシャンク 樹脂製 ポリプロピレン 633-C
商品名 | トヨックス カムロック カプラー OPW ホースシャンク 樹脂製 ポリプロピレン 633-C |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-C-PP%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | ポリプロピレン |
仕様 |
・メス(カプラー) ・ホース用 ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら

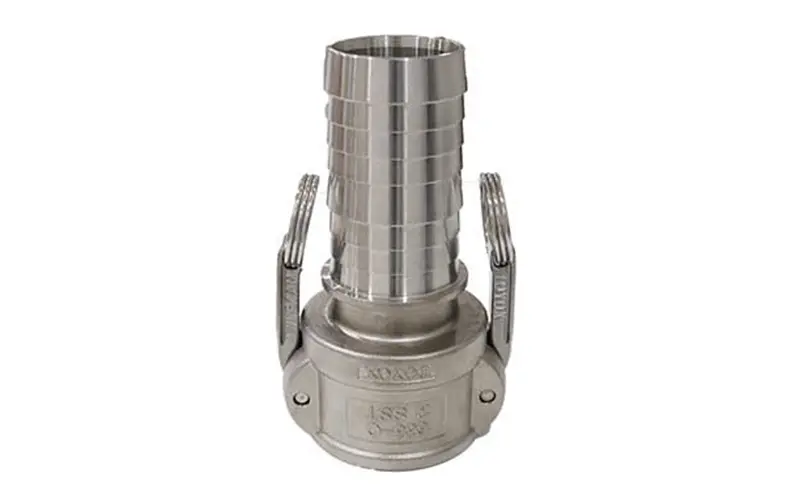

トヨックス カムロック カプラー OPW ホースシャンク ステンレス 633-C
商品名 | トヨックス カムロック カプラー OPW ホースシャンク ステンレス 633-C |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-C-SUS%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | ステンレスSUS316 |
仕様 |
・メス(カプラー) ・ホース用 ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら

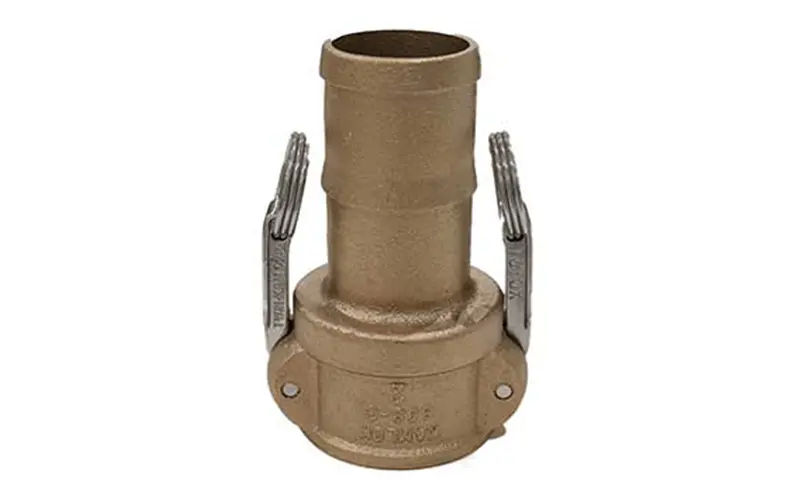

トヨックス カムロック カプラー OPW ホースシャンク ブロンズ 633-C
商品名 | トヨックス カムロック カプラー OPW ホースシャンク ブロンズ 633-C |
---|---|
メーカー | (株)トヨックス |
価格 | <%price_OG-TOYOX-633-C-B%>〜 |
当日出荷 | ×(メーカー在庫商品) |
用途 | 水、油、薬剤、スチーム、空気、食品、その他 |
材質 | ブロンズ |
仕様 |
・メス(カプラー) ・ホース用 ・ガスケットブナ-N(NBR) ・耐油性 -10℃〜+100℃ |
バリエーション | あり |
商品ページはこちら
まとめ
カムロックは着脱の容易さと、安全性能の高さから給排水・土建・タンクローリーのパイプ・科学・食品・製鉄といった多様なジャンルで使われている継手です。
構造や着脱方法はとてもシンプルで分かりやすいので、継手をお探しの方、これから配管などを整備する方にもおすすめです。
