配管に使う継手の種類を用途ごとに紹介!
継手は配管のために使われるパーツで、形状・素材・寸法などによって様々な種類に分けられます。
継手は形状のタイプによって、延長・分岐・拡大などの機能を持ち、使用目的に応じて使い分けられています。
今回は、一般的によく使われる継手の種類について詳しくご紹介いたします。
目的や用途にあった製品選びのご参考として、ぜひお役立てください。
INDEX
- 1.継手とは?
- 2.配管によく使われる継手の種類
- 2-1.ソケット/ニップル
- 2-2.エルボ/ストリートエルボ
- 2-3.チーズ
- 2-4.ブッシング
- 2-5.クロス
- 2-6.フランジ
- 2-7.ユニオン
- 2-8.ヘルール
- 2-9.カップリング
- 2-10.キャップ/プラグ
- 3.継手のA呼称/B呼称とは
- 4.継手の材料
- 4-1.塩ビ
- 4-2.ステンレス
- 4-3.可鍛鋳鉄
- 4-4.砲金/青銅
- 4-5.銅管
- 4-6.真鍮(黄銅 )
- 5.継手のつなぎ方の種類
- 6.現場市場で人気の継手おすすめ製品10選
- 6-1.日立 Lタイプエルボ L-20A
- 6-2.日立 45°エルボバンド付 白品 呼び径(A)20 呼び径(B)3/4 BL45-20A
- 6-3.日立 メスオスエルボバンド付 呼び径(A)20 呼び径(B)3/4 SL-20A
- 6-4.日立 チーズ 呼び径(A)20 呼び径(B)3/4 T-20A
- 6-5.日立 ソケット 呼び径(A)20 呼び径(B)3/4 S-20A
- 6-6.日立 ブッシング 呼び径(A)20×15 BU-20AX15A
- 6-7.日立 ニップル 呼び径(A)20 呼び径(B)3/4 NI-20A
- 6-8.日立 ユニオンF形 呼び径(A)20 呼び径(B)3/4 U-20A
- 6-9.日立 プラグ 呼び径(A)20 呼び径(B)3/4 P-20A
- 6-10.日立 キャップバンド付 白品 呼び径(A)20 呼び径(B)3/4 BCA-20A
- 7.まとめ

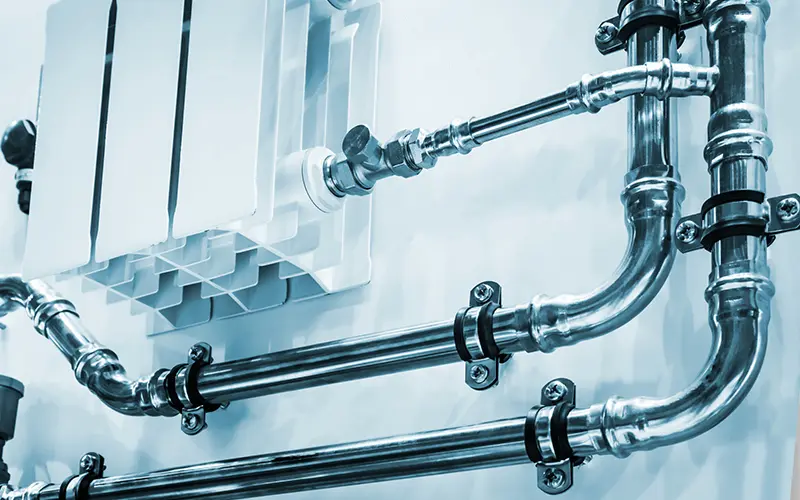

継手とは?
継手とはパイプやホースなどを接続する時に使うパーツの総称です。
単にパイプとパイプを繋ぐだけではなく、パイプの向きや流れを変えたり、分岐させたり、拡大(もしくは縮小)させたり、塞いだりと継手の種類によって様々な役割を持ちます。
給排水・給湯など、我々の生活の身近なところから、食品・製薬・化学薬品・工業の分野でそれぞれの環境に合った継手が使われています。
継手と共に配管でよく使われるパーツに、バルブ(弁)があります。
バルブの特徴や種類については、こちらの記事で詳しく解説しておりますのでぜひ合わせてご覧ください。
継手は形状や素材の種類が非常に多いので、以下からは項目ごとに分けて継手の種類についてご紹介していきます。

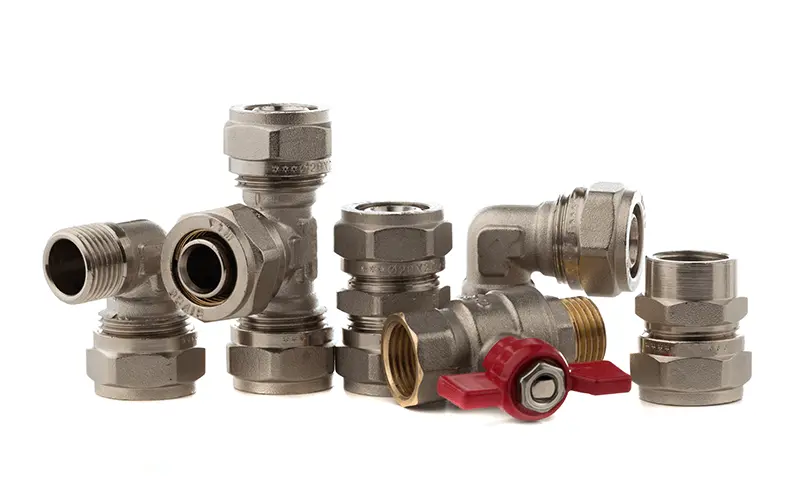

配管によく使われる継手の種類
事業で使われることが多い配管用の継手の種類について見ていきましょう。
ソケット/ニップル

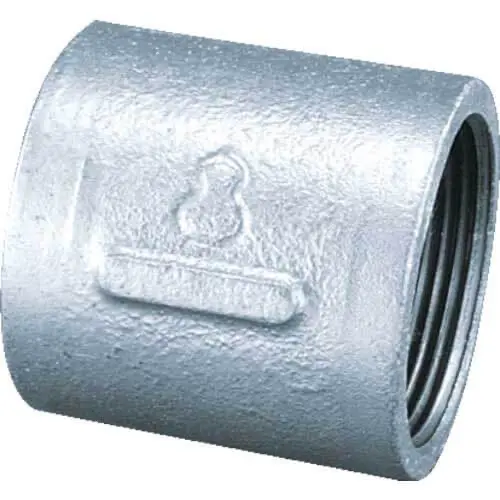

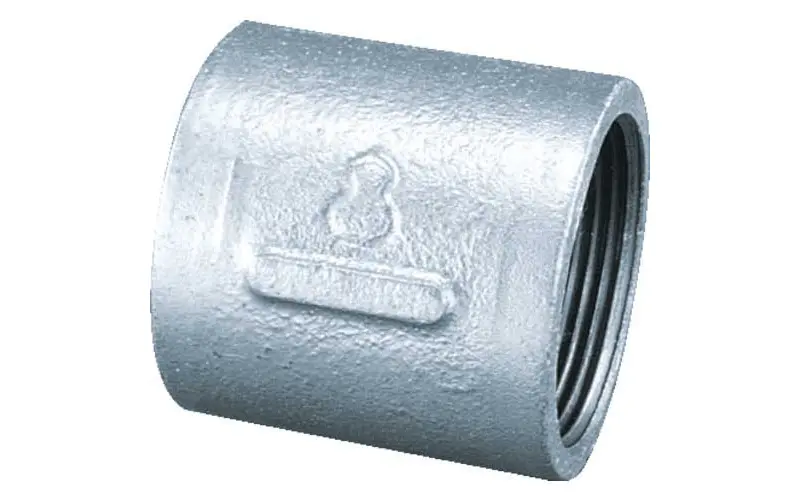

日立 ソケット 呼び径(A)20 呼び径(B)3/4 S-20A

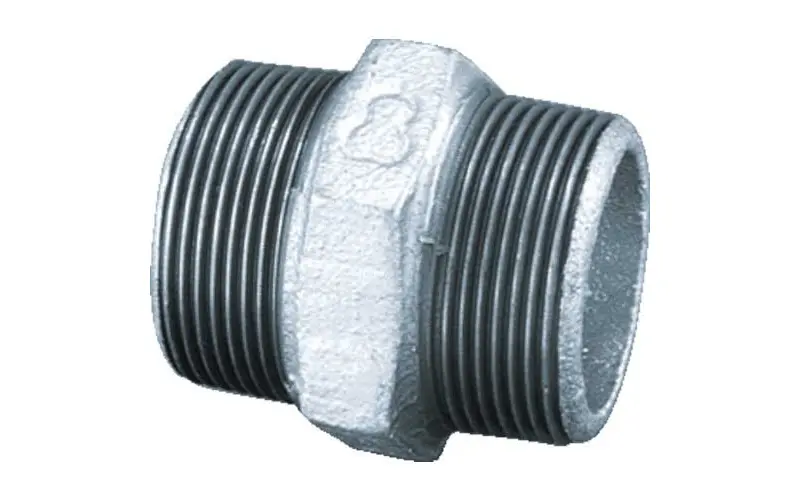

ソケットとニップルはパイプを直線で繋げるための継手です。
ソケットは外ネジと外ネジのパイプを、ニップルは内ネジ同士を繋ぎ合わせるために使います。

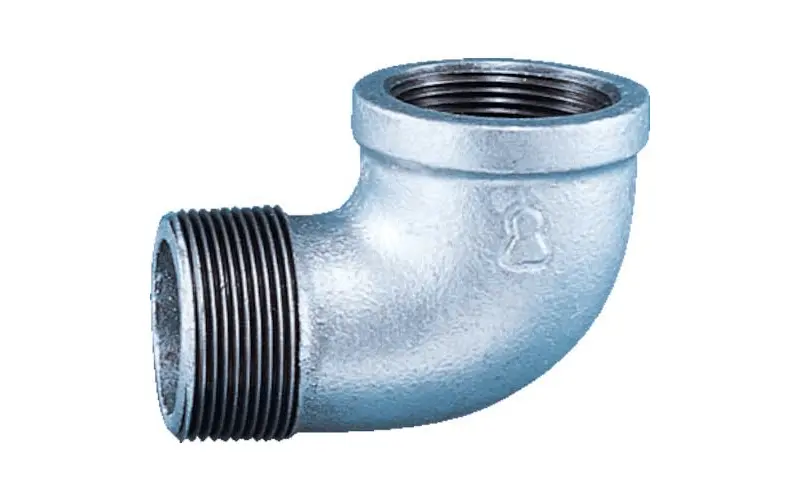

エルボ/ストリーエルボ

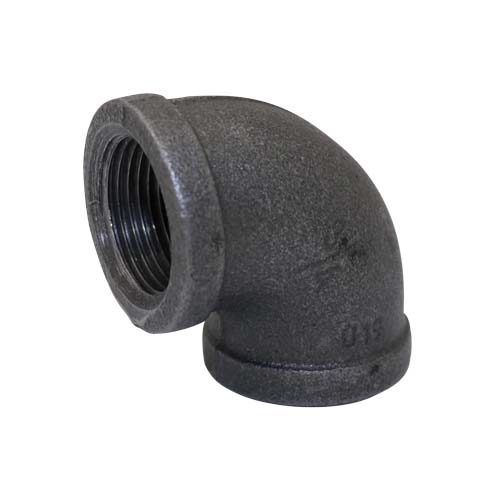

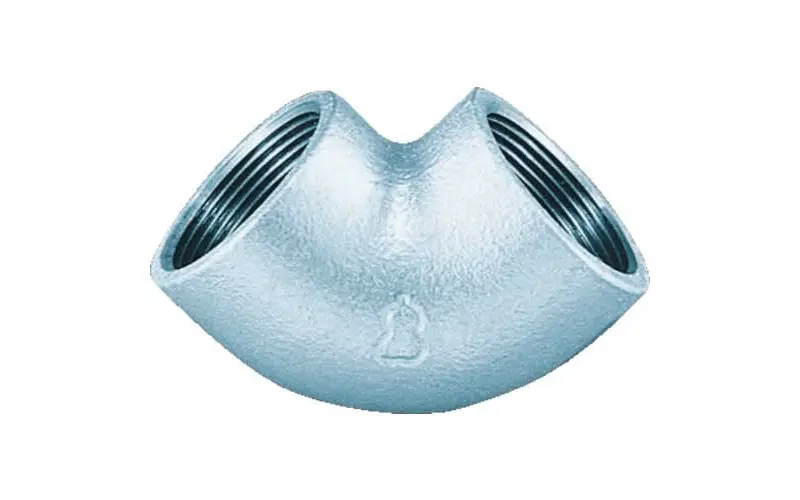

エルボはパイプとパイプを90°で接続する継手です。
エルボは外ネジ同士、ストリートエルボは外ネジと内ネジを繋ぐ際に用いられます。
壁に面して直線で繋げないような場所で配管するために使用されています。
チーズ

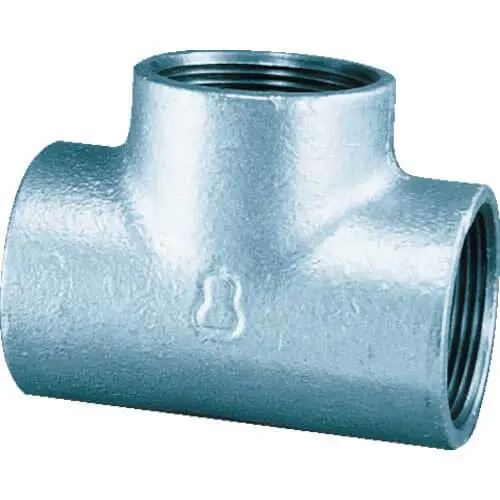

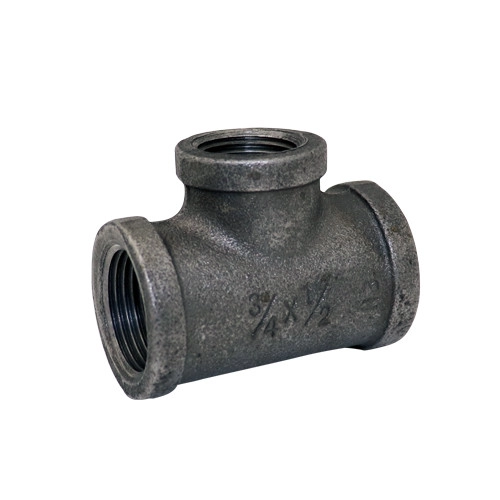

日立 チーズ 呼び径(A)20 呼び径(B)3/4 T-20A
チーズ継手は、3本のパイプをT字に繋げるために使われます。
流体や直管を分岐させたい時に使用します。
チーズというちょっとユニークな名前の由来は諸説ありますが、T字やTeesが転じたものだとされています。
ブッシング
クロス

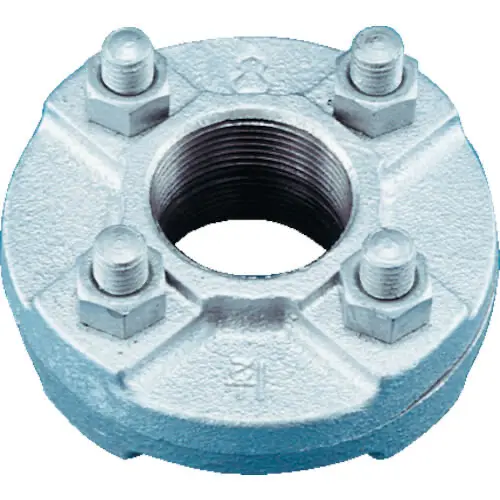

フランジ
ユニオン

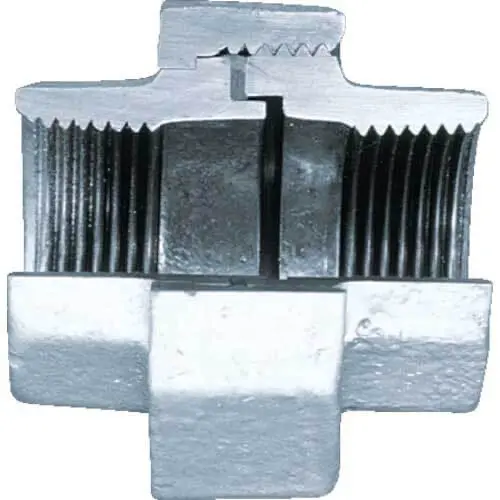

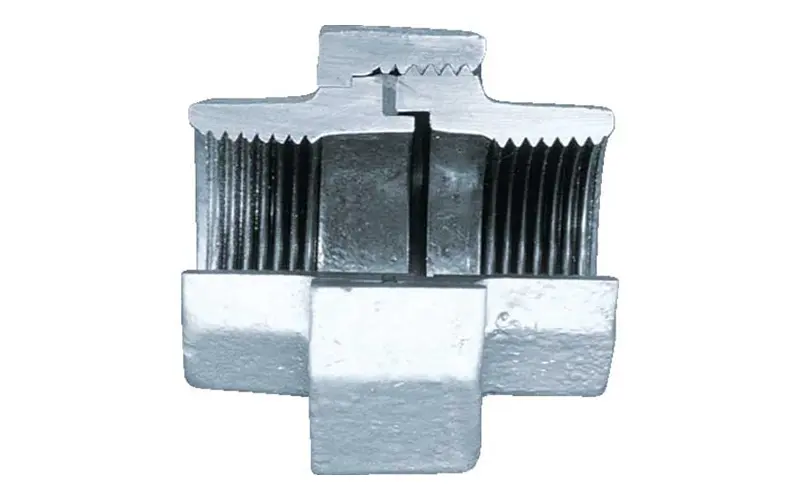

日立 ユニオンF形 呼び径(A)20 呼び径(B)3/4 U-20A
ユニオンねじ・ユニオンつば・ユニオンナットからなる継手で、繋ぎ合わせるパイプをそれぞれユニオンねじ、ユニオンつばに取り付けてナットを回して固定します。
圧力や温度の低い流体の配管に使われています。
ヘルール
ヘルール(またはフェルールとも)は、ヘルール・ガスケット・クランプの3つのパーツで構成された継手です。
ヘルールにある溝にガスケットを噛ませて、クランプを締めて固定します。
食品や医薬品など、衛生管理が厳格な現場で使わる継手です。
カップリング

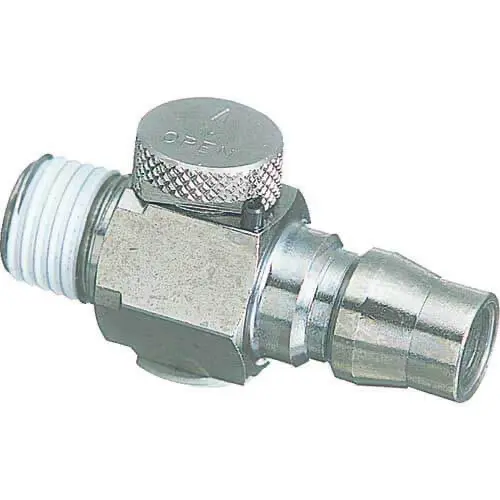

チヨダ 流量調整弁付カップリングプラグ R1/4 FRP-02
カップリングはパイプを直線接続するための継手です。
ソケットなどとの違いは、ボルトを締めて固定すること。
そのためシール性が高く、パイプが抜けにくいのが特徴です。
キャップ/プラグ
継手のA呼称/B呼称とは
継手のA呼称、B呼称とはどちらも呼び径のサイズを表す呼び方ですが、使用している単位が異なります。
A呼称はメートル法(ミリメートル)の寸法で、10Aという表記の継手が合った場合呼び径は10mmということになります。
B呼称はインチ法で、3/8インチで10Aと同じサイズということに。
A呼称(mm) | B呼称(インチ) |
---|---|
6 | 1/8(1分)※ |
8 | 1/4(2分) |
10 | 3/8(3分) |
15 | 1/2(4分) |
20 | 3/4(6分) |
25 | 1(インチ) |
32 | 1 1/4(インチ2分) |
40 | 1 1/2(インチ半) |
50 | 2(2インチ) |
※・・・カッコ内の数字は現場で使われることの多い通称です。
継手の材料
続いては、継手に使われる材料と用途についてご説明します。
塩ビ

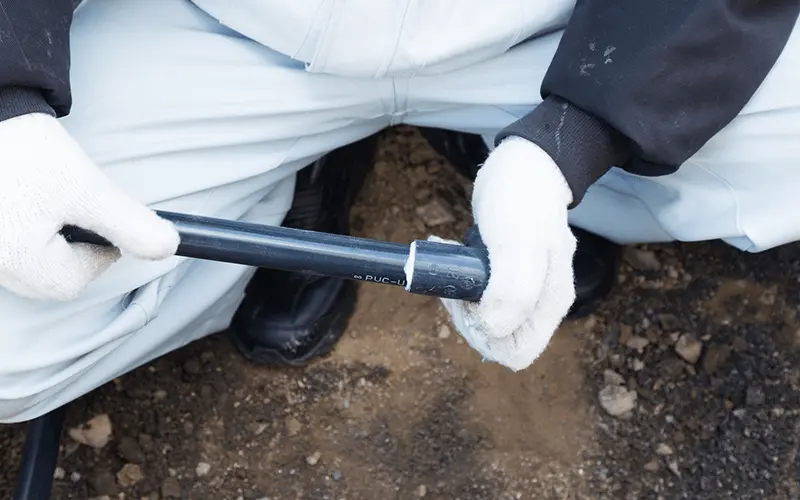

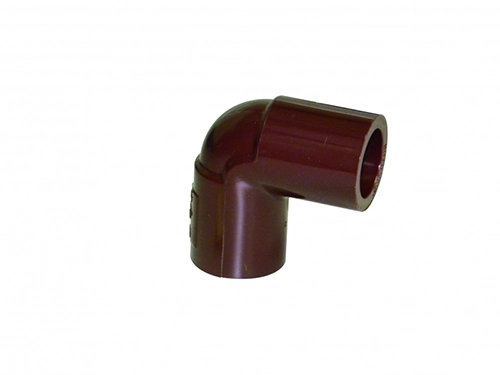

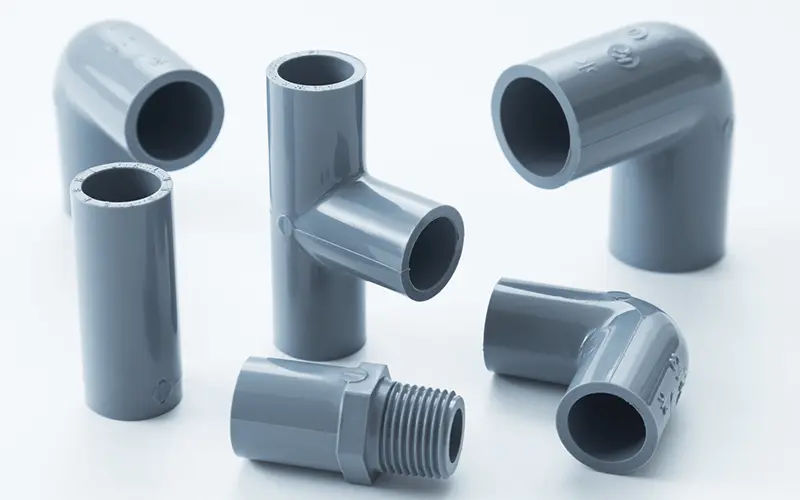

塩ビ(ポリ塩化ビニール、PVC)は、強度に優れ成形しやすく価格もリーズナブルであることから継手だけでなく作業現場で使われる様々な道具に使用されています。
継手としては硬質ポリ塩化ビニールが使われ、水道や給排水など、常温〜60℃くらいの流体に使われています。
溶剤には弱いので耐熱性加工を施したものか、ステンレス等他の素材を使用した継手を選びましょう。

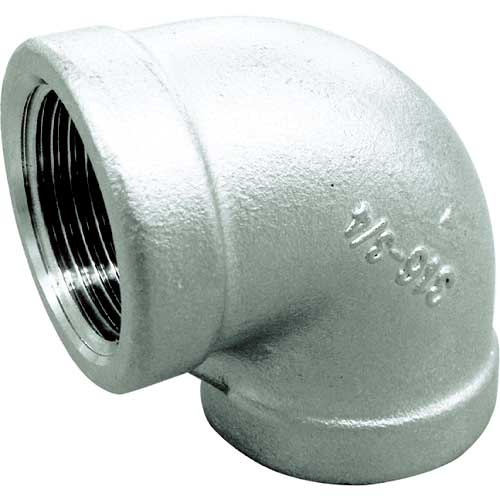

ステンレス
ステンレスは高耐食性で頑丈なことから、継手や配管に広く用いられている素材です。
建築・プラント・科学設備・食品・油・染色など、様々な設備の配管に使用されています。
SCS13(SUS304相当)のものは原子炉にも使用されます。
可鍛鋳鉄
可鍛鋳鉄とは、溶かした鋳鉄を急冷した後に焼鈍した素材です。
黒心可鍛鋳鉄は普通鋳鉄の倍近くの強度があり、ガスなどの気体・高温の蒸気・油などの流体移送に適しています。
耐腐食性が高く錆びにくい継手を使いたいなら、黒心可鍛鋳鉄の表面にめっき加工したものをおすすめします。

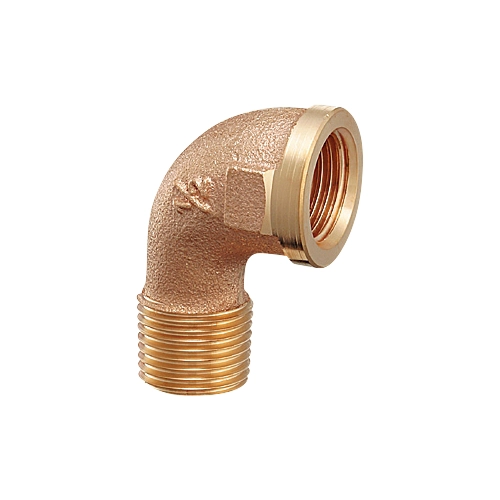

砲金/青銅
砲金(青銅)は銅と錫からなる合金で、強度・高度共に優れた素材です。
鉄よりも錆びにくいので、冷温水・給湯はもちろん海水のような腐食性の高い流体にも使用できます。

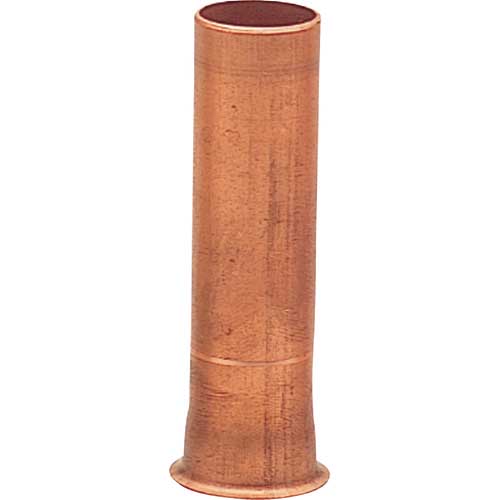

銅管

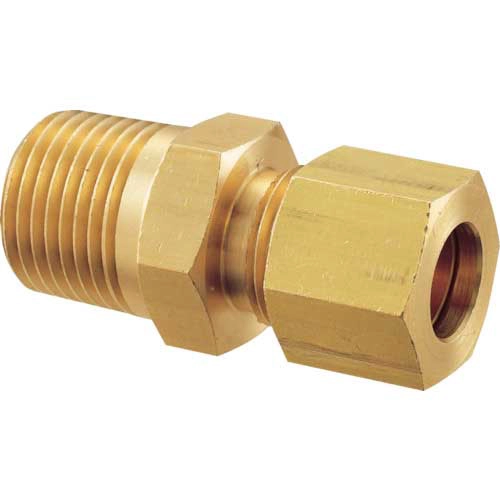

銅管を使った継手は、耐食性・対凍結性に優れていることから給排水・給湯・冷却水の移動に使われています。
可撓性(しなやかな柔軟性)も高く、電気工事の際の配管にも銅管継手が使われています。
真鍮(黄銅 )
真鍮(黄銅)は、銅と亜鉛の合金です。5円玉の素材もこの真鍮で作られています。
水回りの配管、特にトイレの配管で使用されることが多いのが真鍮継手の特徴です。
継手のつなぎ方の種類
継手の接続の仕方は、一般的に以下の3種類に分けられます。
● ねじ込み
● 溶接
● フランジ
ねじ込みタイプは、ねじのようにくるくると回しながら管を入れ込む方法です。
レンチなどの工具で簡単にパイプなどを接続できます。
溶接は高温で接続部分を溶かして接着する方法で、高圧力の流体の配管に使われます。
継手に管を差し込んで溶接するソケットウェルドと、管と管をぴったりと合わせてつなぎ目を溶接するバットウェルドの2パターンがあります。
フランジ式はフランジ継手の項目で説明したように、円盤状のつばとつばを合わせてボルトとナットを締める方法です。
シール性が高く、取り外しがしやすいのが特徴です。
現場市場で人気の継手おすすめ製品10選
ご紹介したように継手には様々な種類がありますが、現場市場でも人気の高い継手10製品をご紹介します。

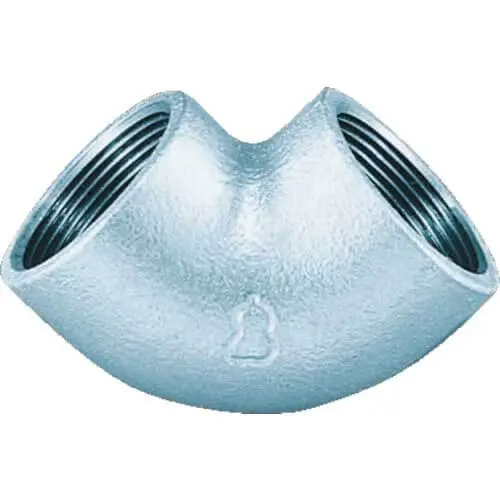

日立 Lタイプエルボ L-20A
商品名 | 日立 Lタイプエルボ L-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00955085%> |
タイプ | Lタイプエルボ |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20(32mm) 呼び径B:3/4(27.20mm) JIS B2301規格品 |
商品ページはこちら

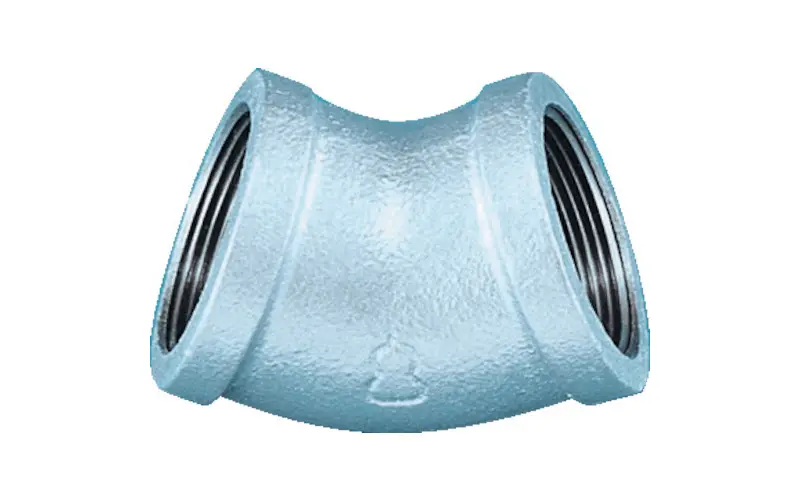

日立 45°エルボバンド付 白品 呼び径(A)20 呼び径(B)3/4 BL45-20A
商品名 | 日立 45°エルボバンド付 白品 呼び径(A)20 呼び径(B)3/4 BL45-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00941645%> |
タイプ | 45° エルボ バンド付き |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20(32mm) 呼び径B:3/4(27.20mm) JIS B2301規格品 |
商品ページはこちら
日立 メスオスエルボバンド付 呼び径(A)20 呼び径(B)3/4 SL-20A
商品名 | 日立 メスオスエルボバンド付 呼び径(A)20 呼び径(B)3/4 SL-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00959359%> |
タイプ | エルボ(オスメスバンド付き) |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20(32mm) 呼び径B:3/4(47mm) JIS B2301規格品 |
商品ページはこちら

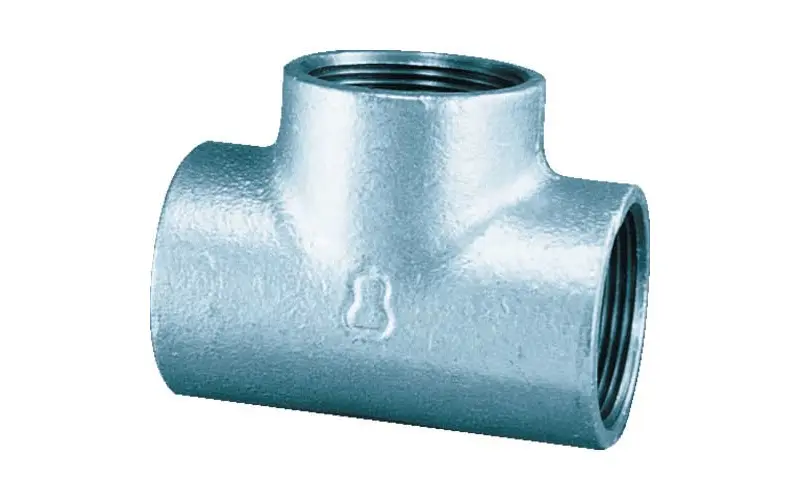

日立 チーズ 呼び径(A)20 呼び径(B)3/4 T-20A
商品名 | 日立 チーズ 呼び径(A)20 呼び径(B)3/4 T-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00960006%> |
タイプ | チーズ |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20(32mm) 呼び径B:3/4 JIS B2301規格品 |
商品ページはこちら
日立 ソケット 呼び径(A)20 呼び径(B)3/4 S-20A
商品名 | 日立 ソケット 呼び径(A)20 呼び径(B)3/4 S-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00958927%> |
タイプ | ソケット |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:2(32mm) 呼び径B:3/4 L:40mm JIS B2301規格品 |
商品ページはこちら

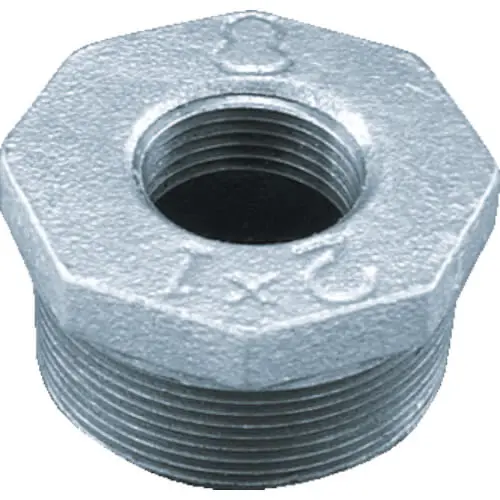

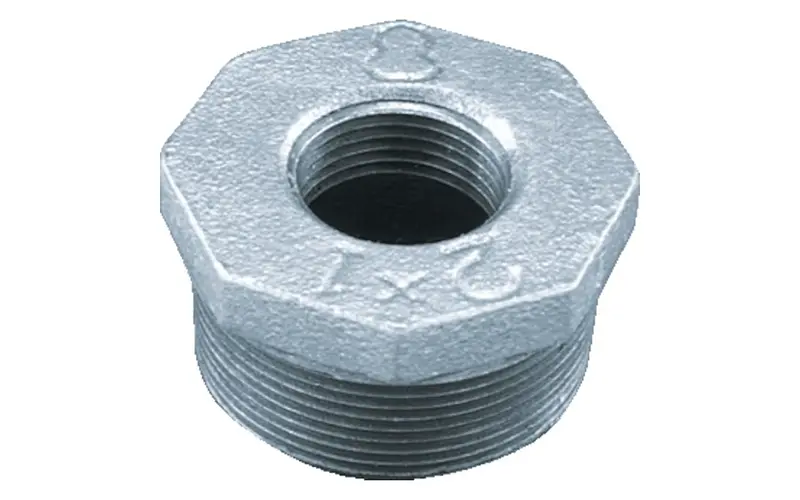

日立 ブッシング 呼び径(A)20×15 BU-20AX15A
商品名 | 日立 ブッシング 呼び径(A)20×15 BU-20AX15A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00942134%> |
タイプ | ブッシング |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20×15(27.20mm) 呼び径B:3/4×1/2(21.70mm) L:24mm E:18mm JIS B2301規格品 |
商品ページはこちら
日立 ニップル 呼び径(A)20 呼び径(B)3/4 NI-20A
商品名 | 日立 ニップル 呼び径(A)20 呼び径(B)3/4 NI-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00957252%> |
タイプ | ニップル |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20(32mm) 呼び径B:3/4(27.20mm) L:24mm E:18mm JIS B2301規格品 |
商品ページはこちら
日立 ユニオンF形 呼び径(A)20 呼び径(B)3/4 U-20A
商品名 | 日立 ユニオンF形 呼び径(A)20 呼び径(B)3/4 U-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00962019%> |
タイプ | ユニオン |
用途 | 水・油・蒸気・空気・ガス用。 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20 呼び径B:3/4(27.20mm) b1:24.5mm b2:26.0mm H:18.5mm JIS B2301規格品 |
商品ページはこちら

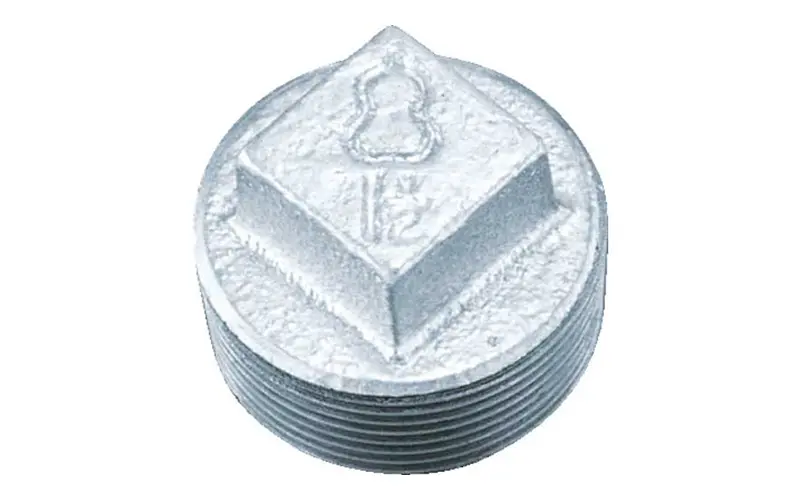

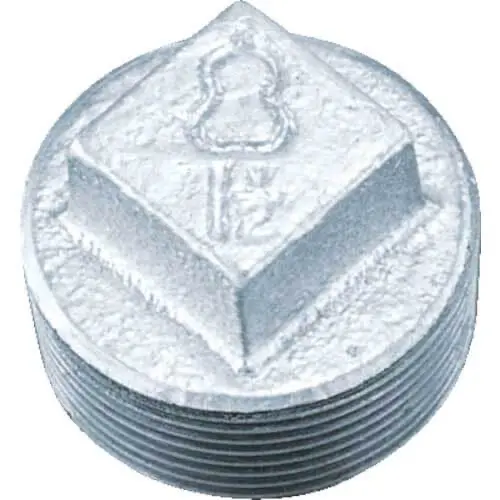

日立 プラグ 呼び径(A)20 呼び径(B)3/4 P-20A
商品名 | 日立 プラグ 呼び径(A)20 呼び径(B)3/4 P-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00957811%> |
タイプ | プラグ |
用途 |
水・油・蒸気・空気・ガス用 ねじ込み形ボスの閉塞 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20 呼び径B:3/4(27.20mm) H:11mm 二面幅C:17mm JIS B2301規格品 |
商品ページはこちら

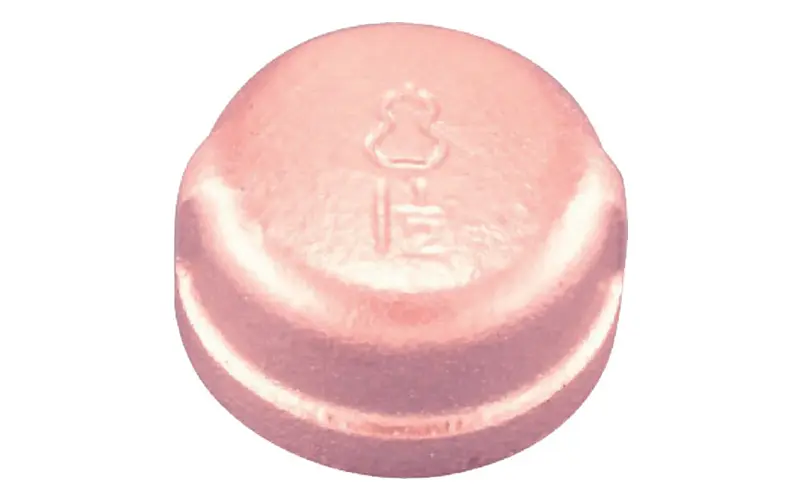

日立 キャップバンド付 白品 呼び径(A)20 呼び径(B)3/4 BCA-20A
商品名 | 日立 キャップバンド付 白品 呼び径(A)20 呼び径(B)3/4 BCA-20A |
---|---|
メーカー | 日立金属(株) |
価格 | <%price_00941464%> |
タイプ | バンド付き |
用途 |
水・油・蒸気・空気・ガス用 配管の末端の閉塞。 ベントやドレン弁の下流側のニップルの閉塞 |
素材・サイズ |
素材:黒心可鍛鋳鉄(FCMB) /優めっき(表面) サイズ:呼び径A:20 呼び径B:3/4(27.20mm) H:24mm 二面幅C:17mm JIS B2301規格品 |
商品ページはこちら
まとめ
配管と継手は、もはや我々の生活に欠かすことのできないパーツです。
本文でご紹介したように、様々な形状・サイズ・材質・接続方法があるので設備や用途にあったものをお選びください。
ご紹介した継手は当日出荷可能(9月時点)なので、お急ぎの場合もスピーディに対応いたします。
※ご注文のタイミングによっては、在庫状況により当日出荷できないこともあります。
商品ページから最新状況をご確認くださいませ。
