カーボンブラシの寿命は〇〇を見れば分かる!交換方法とおすすめ10選
カーボンブラシは電動工具のモーター構成する部品で、寿命を迎えたら交換しなければなりません。
しかし、カーボンブラシは素材やメーカーによって寿命が異なるため、「〇〇時間稼働したら交換」と明確に交換時期が分からないのです。
そこで今回は、
● カーボンブラシの寿命
● カーボンブラシの交換方法
● 最新おすすめ10製品
をご紹介します。
INDEX
- 1.カーボンブラシとは?電動工具に使われる部品
- 2.カーボンブラシの寿命は摩擦限度線を見ると分かる
- 2-1.銅線が玉虫色だと熱の負担がかかっている
- 2-2.茶色や銀色になったらモーターも早めに交換しよう
- 3.カーボンブラシの交換方法は?
- 3-1.電動工具のカバーを外す
- 3-1-1.古いカーボンブラシを取り外す
- 3-1-2.新しいカーボンブラシをホルダーに差し込む
- 4.ホルダーが変形したり、異物混入している場合はホルダーも変えよう
- 5.2023年最新カーボンブラシおすすめ10製品
- 5-1.ボッシュ カーボンブラシセット 1619P02892
- 5-2.HiKOKI カーボンブラシ No43 2個入 999043
- 5-3.リョービ カーボンブラシ(2個入り=1個) 608LY
- 5-4.ミタチ SGS38SX カーボンブラシ (1組(袋)=2個入) CB1003
- 5-5.ドレメル マイクログラインダー用オプション カーボンブラシ (2個入) 2610005646
- 5-6.アサダ カーボンブラシ ビーバー50用 70851
- 5-7.象印 β125kg・200kg用カーボンブラシ BS-K12097
- 5-8.SK11 カーボンブラシ マキタ用 CM-9
- 5-9.SK11 カーボンブラシ リョービ用 CR-3
- 5-10.SK11 カーボンブラシ ハイコーキ用 CH-3
- 6.まとめ
カーボンブラシとは?電動工具に使われる部品

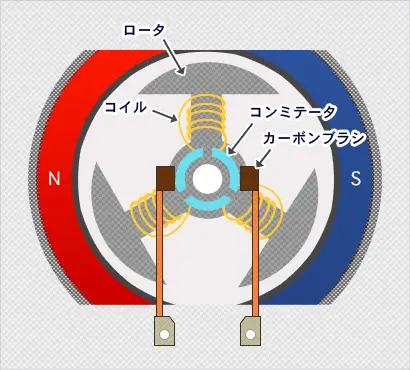

カーボンブラシとはモーターや発電機の回転する部分に設置され、通電や火花の発生の抑制といった用途で用いられています。
画像引用元:カーボンブラシとは|カーボンブラシ/粉末冶金 トライス株式会社
つまりモーターを動かすために必要な部品で、電動工具はもちろんのこと、掃除機や調理家電、車やOA機器など広く使われています。
直接目にする機械は少ないものの、私たちが日常生活を送ったり仕事をするためには欠かせません。
カーボンブラシは使用する材質によって価格や特性が異なります。
電動工具で主に使われているのは炭素黒鉛質と言って、人造黒鉛を1,800〜2,100度くらいの温度で焼成した材料です。
炭素質の硬さと黒鉛質の滑りの良さが両立されているのが特徴で、セミグラファイトとも呼ばれています。
参考:カーボンブラシとは
1.炭素と黒鉛の違い〜カーボンとグラファイトの違い
ところで、カーボンブラシは英語でも「Carbon brushes」と呼びますが、実際はブラシ状ではなくレンガのように四角いブロック状のパーツです。
なぜブラシと呼ばれているのでしょうか?
これはカーボンブラシ誕生までの歴史が関係しています。
19世紀に誕生したモーターには、銅線を束ねた銅編みブラシに近いものが導電のために使われていました。
その後時代が下るにつれてグラファイトやカーボン(黒鉛)が使われるようになっても、銅線ブラシの名前の名残が残り、現在に至るまでカーボンブラシと呼ばれ続けています。
カーボンブラシの寿命は摩擦限度線を見ると分かる
カーボンブラシは使用する度に摩耗されるので、定期的に交換しなければなりません。
使用頻度によって交換する頻度が異なりますが、使用時間十数時間〜100時間程度が寿命だとされています。
摩耗した時に交換するだけではなく、定期的に状態を確認する習慣をつけるとよいでしょう。
また、カーボンブラシは2つ設置されているので交換の際は必ず2つ同時に交換しましょう。
画像引用元:カーボンブラシ/株式会社マキタ

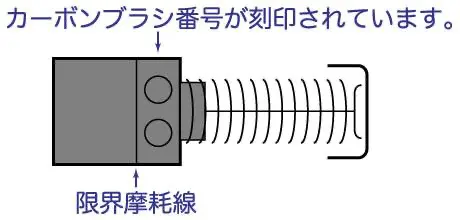

交換はカーボンブラシの摩擦限度線を超える前に行うのが理想的ですが、種類によって分かりやすさが変わります。
● 普通カーボン:摩擦限度線が引かれており、状態は目視で確認
● ストップカーボン:摩擦限度線を超えると自動的に通電を停止する
カーボンブラシを交換する際は、カーボンの部分だけでなく銅線やコイルの状態もチェックしておきましょう。
銅線が玉虫色だと熱の負担がかかっている
カーボンブラシを繋げる銅線やコイル(スプリング)部分が玉虫色に変色していると、モーター部分に負荷がかかって発熱している可能性が高いです。
この状態ですぐ交換する必要はありませんが、余裕がある時に予備のモーターを買っておくなど準備しておくとよいかもしれません。
茶色や銀色になったらモーターも早めに交換しよう
カーボンブラシの銅線が茶色、もしくは銀色になっている場合はより高い温度で発熱していることが分かります。
そのまま使用すると故障やトラブルが発生するリスクがあるため、なるべく早くモーター交換を行うことをおすすめします。
カーボンブラシの交換方法は?
カーボンブラは消耗品なので、ほとんどの電動工具で交換がしやすいように作られています。 こちらでは、カーボンブラシの交換作業を3つの工程に分けて解説していきます。

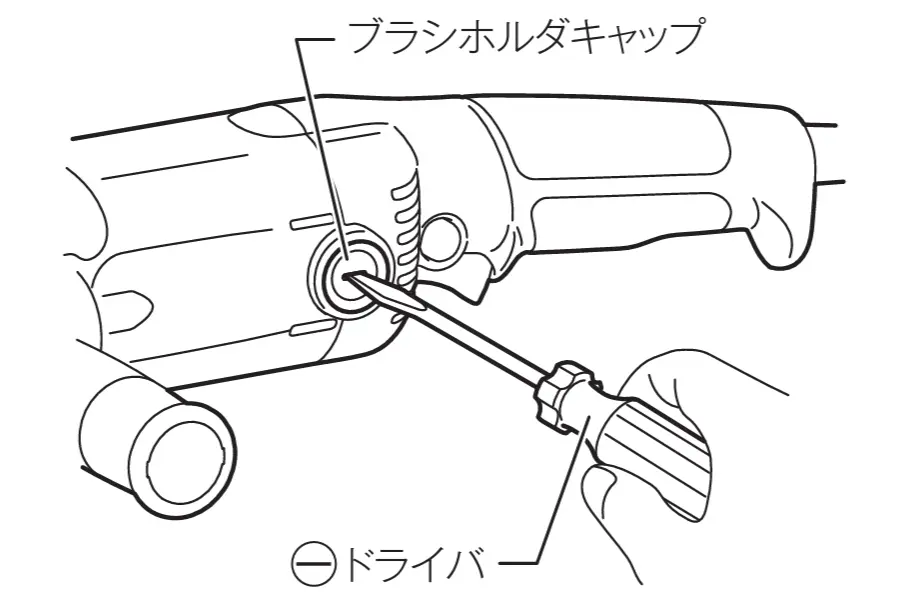

電動工具のカバーを外す
まずは、カーボンブラシの交換を行いたい電動工具のカバーを外します。
カバーの場所は工具の種類はメーカーによって異なります。
画像引用元:取扱説明書 ディスクグラインダ
この時、必ず電源はオフにしてください。AC式はコンセントを外し、充電式の工具はバッテリーを外した状態で作業を行います。
古いカーボンブラシを取り外す
カバーを外したら古いカーボンブラシを取り出します。
この時、銅線やコイルも確認して異常がないか確かめましょう。
新しいカーボンブラシをホルダーに差し込む
ホルダー部分に新しいカーボンブラシを差し込みます。
この時、カーボンブラシをホルダーに入れた状態で少し動かしてスムーズに動くかチェックしましょう。
カーボンブラシがホルダーの中で動かないと、滑りが悪くなって工具が正常に作動しないことがあります。
問題がなければそのままカバーを閉めます。
また、使用するカーボンブラシは必ず工具の種類・メーカー・機種に適合したものをご用意ください。
形状や材質が異なるカーボンブラシを使用すると、モーターの動きに影響が出たり、発火などの事故が発生することがあります。
ホルダーが変形したり、異物混入している場合はホルダーも変えよう
長く工具を使っていると、モーターの発熱によってブラシホルダーが変形していたり、粉塵がホルダー内にはいりこんでいることがあります。
その状態のまま使用するのは危険なので、少しでも異常を感じたらホルダーも交換しましょう。
ブラシホルダーの交換方法は機種によって異なります。自分で交換するのが難しい場合は、無理せずメーカーや修理業者に依頼しましょう。
2023年最新カーボンブラシおすすめ10製品
カーボンブラシの最新おすすめ製品を10個ご紹介します。
適合機種についても記載しておりますので、ご使用の電動工具に対応しているかについてもぜひチェックしてみてください。

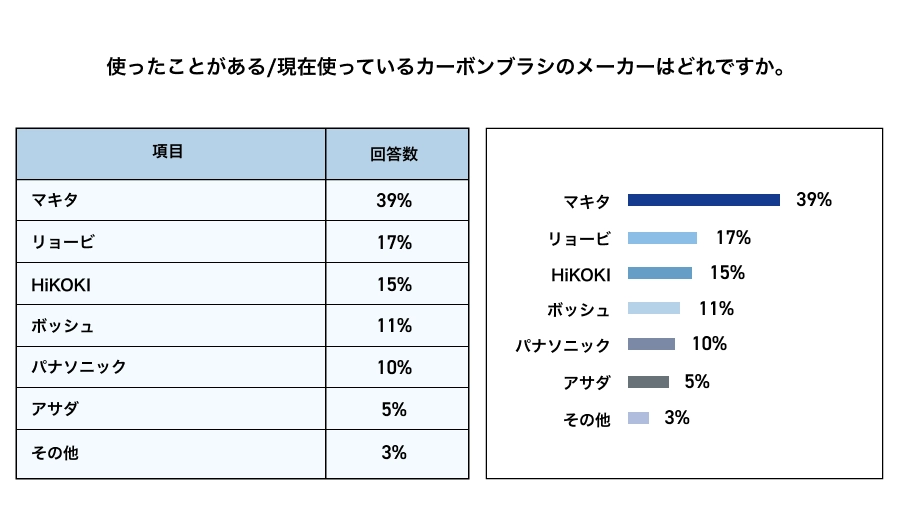

カーボンブラシを使ったことがある方に、使ったことがあるカーボンブラシのメーカーについてのアンケートを行った結果がこちらです。
全体の40%の人はマキタのカーボンブラシを使ったことがあると回答しています。次で、リョービ、HIKOKIという結果になりました。
この章では、アンケートで利用者が多いことがわかったメーカーのカーボンブラシについてもご紹介しておりますのでご確認ください。

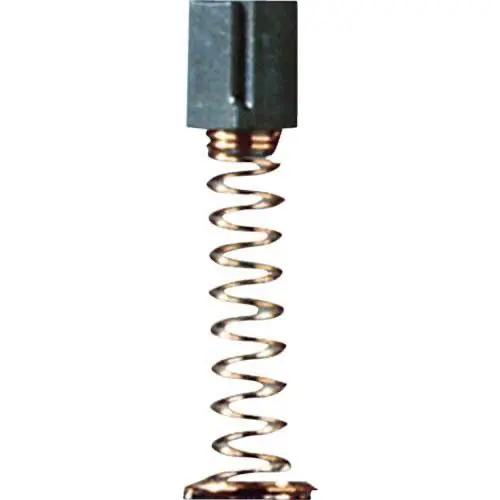

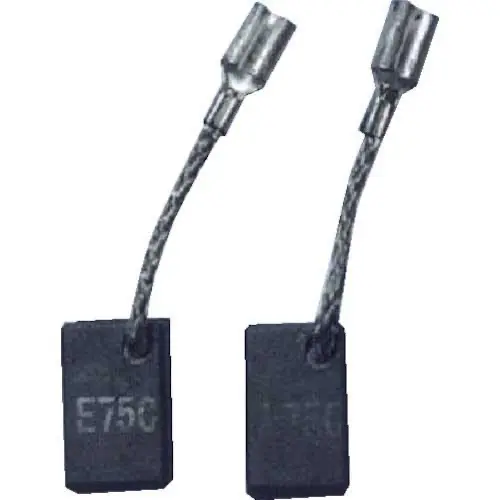

ボッシュ カーボンブラシセット 1619P02892
商品名 | ボッシュ カーボンブラシセット 1619P02892 |
---|---|
メーカー | ボッシュ(株) |
価格 | <%price_01105571%> |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | 炭素 |
仕様 | カーボンブラシの部分が一定まで摩耗すると自動的に通電を停止します。 |
適合機種 | GWS7-100、GWS7-100T、GWS7-100E、GWS7-125、GWS7-125T |
商品ページはこちら

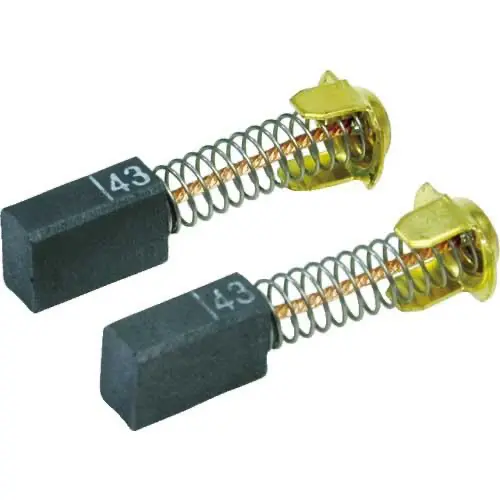

HiKOKI カーボンブラシ No43 2個入 999043
商品名 | HiKOKI カーボンブラシ No43 2個入 999043 |
---|---|
メーカー | 工機ホールディングス(株) |
価格 | <%price_00710248%> |
発送 | オレンジ特急便(1〜2日後出荷) |
仕様 | 普通カーボン(摩耗限度線までの使用を目視で確認して交換が必要) |
適合機種 | BM40Y / C10FSH / C4YA2 / C4YB / C5MBY / C5YA / C5YC / C6MB4など |
商品ページはこちら

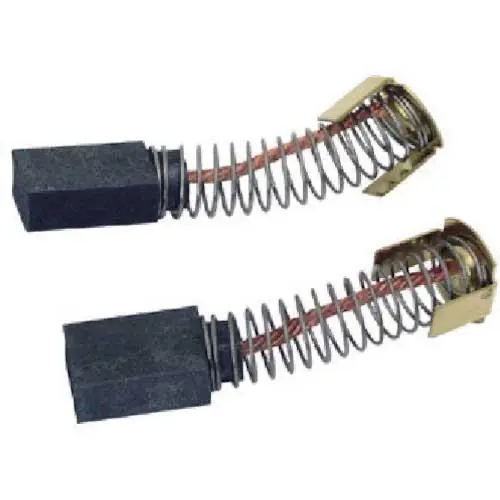

リョービ カーボンブラシ(2個入り=1個) 608LY
商品名 | リョービ カーボンブラシ(2個入り=1個) 608LY |
---|---|
メーカー | 京セラインダストリアルツールズ(株) |
価格 | <%price_00709039%> |
発送 | オレンジ特急便(1〜2日後出荷) |
重さ | 30g |
適合機種 | ジスクグラインダー(G-110P、G-110PH、G-110、G-110H、G-1060P、G-1260P) |
商品ページはこちら

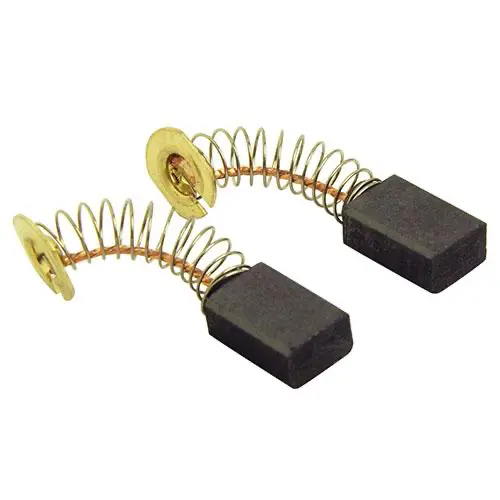

ミタチ SGS38SX カーボンブラシ (1組(袋)=2個入) CB1003
商品名 | ミタチ SGS38SX カーボンブラシ (1組(袋)=2個入) CB1003 |
---|---|
メーカー | サンコーミタチ(株) |
価格 | <%price_00713681%> |
発送 | オレンジ特急便(1〜2日後出荷) |
内容 |
2個入り サイズ:7×6×11×6.8mm |
適合機種 | STD-100N、MSC165A |
商品ページはこちら
ドレメル マイクログラインダー用オプション カーボンブラシ (2個入) 2610005646
商品名 | ドレメル マイクログラインダー用オプション カーボンブラシ (2個入) 2610005646 |
---|---|
メーカー | ボッシュ(株) |
価格 | <%price_00705403%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 | マイクログラインダー用 |
適合機種 | ドレメル4000 |
商品ページはこちら

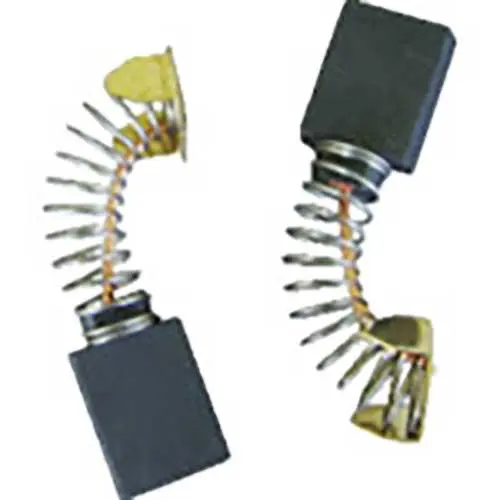

アサダ カーボンブラシ ビーバー50用 70851
商品名 | アサダ カーボンブラシ ビーバー50用 70851 |
---|---|
メーカー | アサダ(株) |
価格 | <%price_00689732%> |
発送 | オレンジ特急便(1〜2日後出荷) |
材質 | 黒鉛/黄銅/銅線 |
用途 | ねじ切り機用 |
適合機種 | ビーバー50(BE5AA、BE5AT、BE511) |
商品ページはこちら

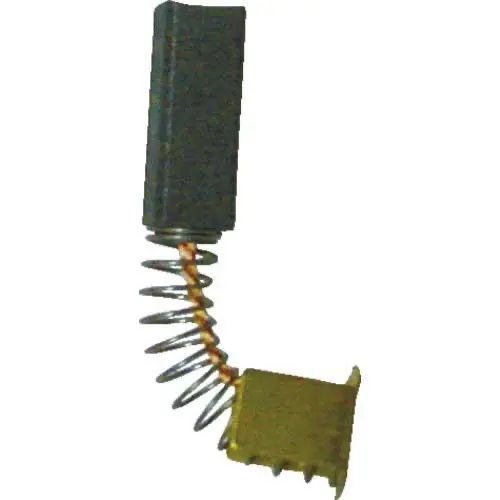

象印 β125kg・200kg用カーボンブラシ BS-K12097
商品名 | 象印 β125kg・200kg用カーボンブラシ BS-K12097 |
---|---|
メーカー | 象印チェンブロック(株) |
価格 | <%price_00772772%> |
発送 | オレンジ特急便(1〜2日後出荷) |
サイズ |
重量:20g サイズ:9 x 9 x 1 cm |
適合機種 | β125kg、200kg型 |
商品ページはこちら
SK11 カーボンブラシ マキタ用 CM-9
商品名 | SK11 カーボンブラシ マキタ用 CM-9 |
---|---|
メーカー | 藤原産業株式会社 |
価格 | <%price_00308491%> |
発送 | メーカー取寄品(2〜3日後出荷) |
材質 | 黒鉛の粉 |
サイズ |
重量:12g サイズ:120x 65x 15mⅿ |
適合機種 | マキタ電動工具用(100V対応) |
商品ページはこちら
SK11 カーボンブラシ リョービ用 CR-3
商品名 | SK11 カーボンブラシ リョービ用 CR-3 |
---|---|
メーカー | 藤原産業株式会社 |
価格 | <%price_00308499%> |
発送 | メーカー取寄品(2〜3日後出荷) |
材質 | 黒鉛の粉 |
サイズ |
重量:12g サイズ:120x 65x 15mⅿ |
適合機種 |
リョービ電動工具用(100V対応) 品番:607BF |
商品ページはこちら
SK11 カーボンブラシ ハイコーキ用 CH-3
商品名 | SK11 カーボンブラシ ハイコーキ用 CH-3 |
---|---|
メーカー | 藤原産業株式会社 |
価格 | <%price_00308510%> |
発送 | メーカー取寄品(2〜3日後出荷) |
材質 | 黒鉛の粉 |
サイズ |
重量:16g サイズ:120x 65x 15mⅿ |
適合機種 |
日立電動工具用(100V対応) 品番:41 |
商品ページはこちら
まとめ
カーボンブラシはモーターや発電機に導電させるための重要な部品です。
モーターを動かすたびに摩耗されていくので、一般的なカーボンブラシは定期的な点検・交換が必要となります。
いちいちカバーを外して点検するのが面倒という方は、摩擦限度線を超えると通電しなくなるストップカーボンブラシがおすすめです。
お仕事などで電動工具や発電機を日常的に使う方にとっては消耗するスパンが短い部品でもあるので、今回ご紹介した製品を買い替えや予備などにお役立てくださいませ。
