ソケットレンチの使い方のポイントとおすすめ10製品
ソケットレンチは、六角ボルトや六角ナットを取り外すための工具です。
ソケットレンチは単体ではなく、ソケット(ソケットレンチ用ソケット)とハンドルと組み合わせて使用し、用途に応じてアタッチメントも使い分けます。
今回は、
● ソケットレンチが使われる場面と他のレンチとの違い
● ソケットレンチの基本的な使い方
● おすすめのソケットレンチ10選
についてご紹介していきます。
INDEX
- 1.ソケットレンチとは?六角ボルト・六角ナットを締緩する道具
- 1-1.ソケットレンチが使われる場面
- 1-2.ラチェット機構とは?
- 2.ソケットレンチとボックスレンチの違い
- 3.ソケットレンチの使い方
- 3-1.必要な道具をそろえる
- 3-2.ソケットとハンドルを取り付ける
- 3-3.ある程度ナットやボルトを手で締める
- 3-4.ソケットレンチでしっかりとナットとボルトを締める
- 4.ソケットレンチでナット/ボルトを外す時
- 4-1.固い時は潤滑剤を使おう
- 5.現場市場おすすめのソケットレンチ10製品
- 5-1.TOP 電動ドリル用インパクトソケット 14mm EDS-14C
- 5-2.TOP 電動ドリル用ソケットアダプター 差込角9.5mm ESA-3D
- 5-3.TONE ソケット(12角) 17mm 4D-17
- 5-4.TONE ヘキサゴンソケット 8mm 4H-08
- 5-5.TONE インパクト用ソケット 24mm 4NV-24
- 5-6.TONE インパクト用ロングヘキサゴンソケット 10mm 4AH-10L
- 5-7.TONE ボールジョイント BJ40
- 5-8.KTC 9.5sq.ソケットアダプタ BA34
- 5-9.TRUSCO ソケットレンチセット 差込角9.5mm 12S TSW3-12BS
- 5-10.KTC 9.5sq.クロスビットソケットNo.3 BT3-3P
- 6.まとめ
ソケットレンチとは?六角ボルト・六角ナットを締緩する道具

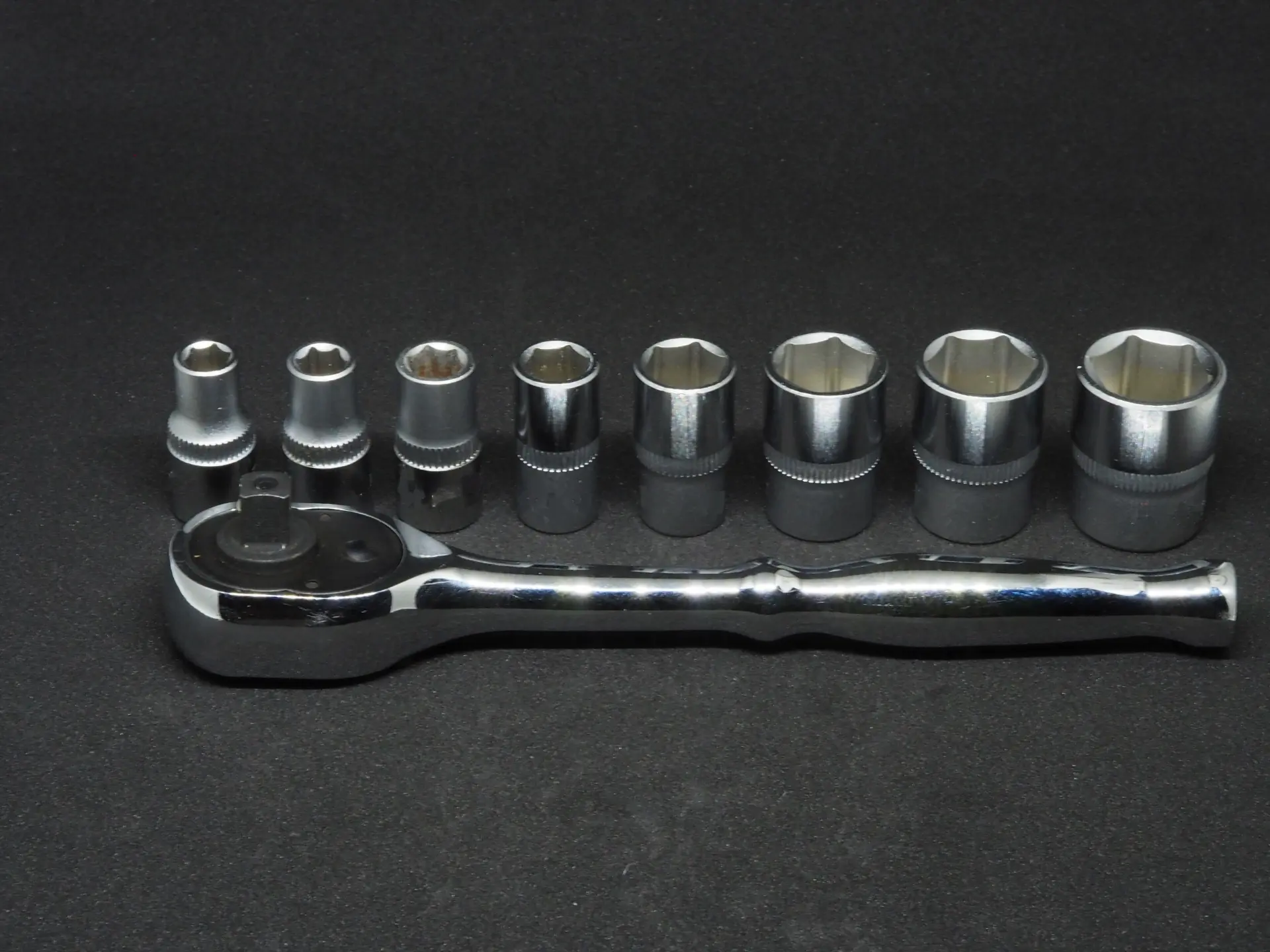

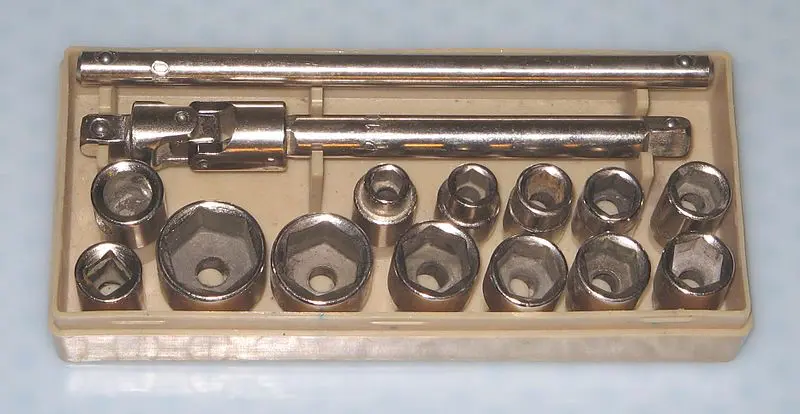

ソケットレンチとは一般的に六角ボルト・六角ナットを締緩するソケットと、ソケットを回すハンドルのことを指します。
画像引用元:ソケットレンチ – Wikipedia
ソケットとハンドルが別々になっていることで、収納がしやすく、組み合わせ次第でより多くの作業に対応できます。
ソケットレンチは様々なメーカーで販売されていますが、差込角が同じであればメーカーが違っても互換性があります。
画像引用元:LESSON15 ソケットレンチ[ハンドル編]|KTC 工具の基礎知識|KTCツールオフィシャルサイト
差込角とはハンドルとソケットを接続する部分のサイズです。
例えば9.5(または3/8")sqと表示されている場合は、差込部分が9.5mmで四角いソケットであればメーカーが違っても問題なく利用できます。
ソケットは六角のものが多いですが、
● 十二角
● ディープ(六角)
● ヘキサゴン
など複数の種類があります。
ハンドルにも種類があり、用途によって使い分けられます。

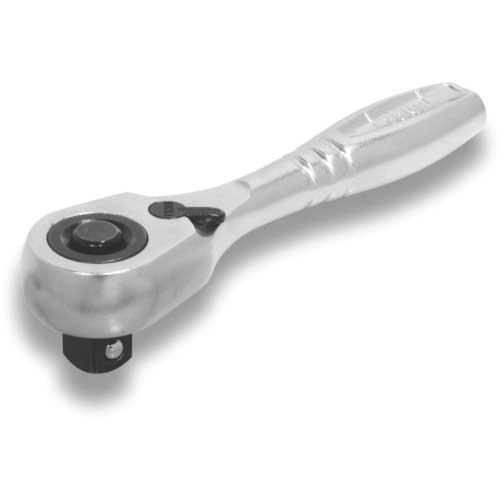

ラチェットハンドル
画像引用元:LESSON15 ソケットレンチ[ハンドル編]|KTC 工具の基礎知識|KTCツールオフィシャルサイト
ドライバー型ハンドル
画像引用元:LESSON15 ソケットレンチ[ハンドル編]|KTC 工具の基礎知識|KTCツールオフィシャルサイト
T型ハンドル
画像引用元:LESSON15 ソケットレンチ[ハンドル編]|KTC 工具の基礎知識|KTCツールオフィシャルサイト
作業内容によっては、ハンドルを延長するためのエクステンションバーなどのアタッチメントも組み合わせて使用します。

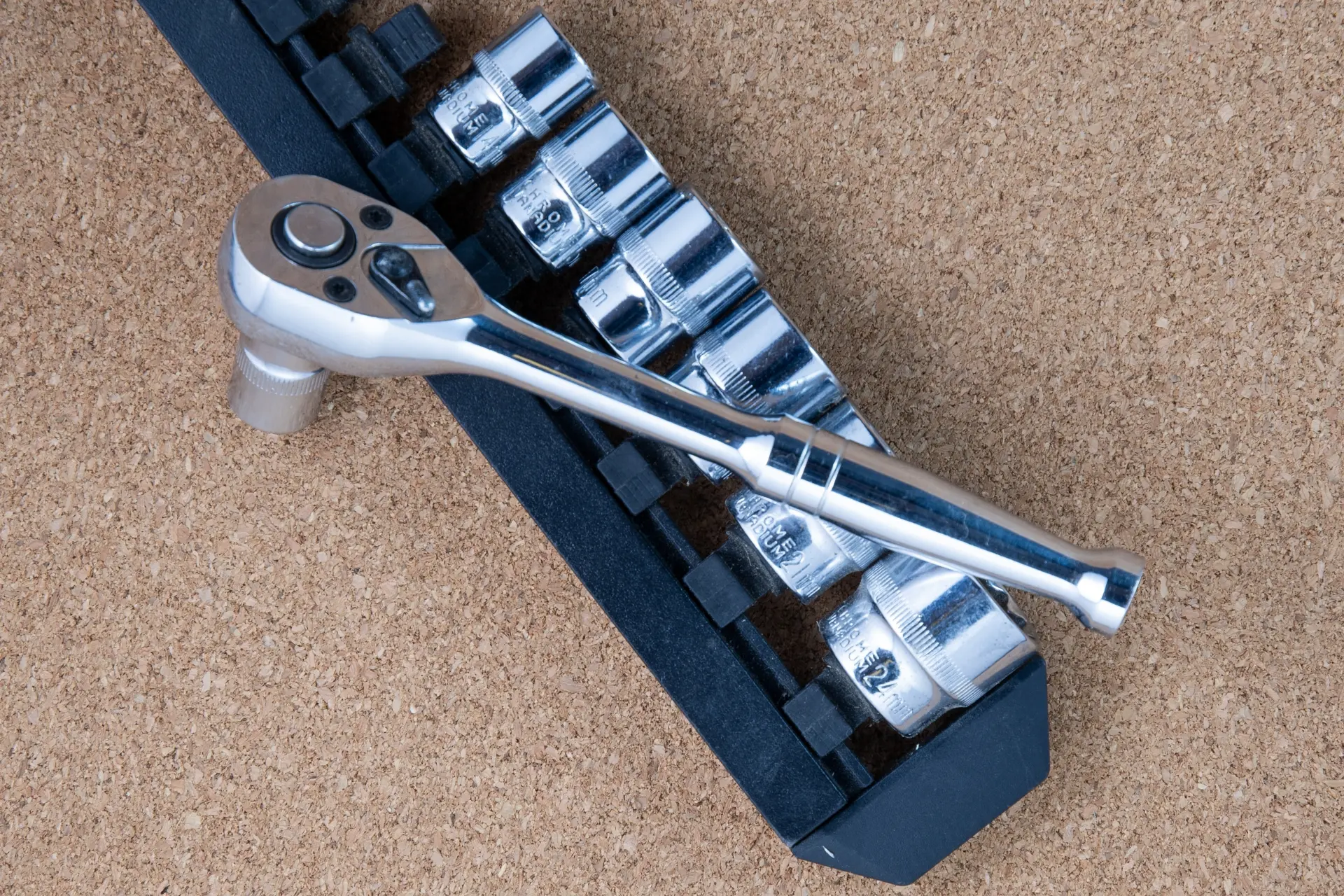

ソケットレンチが使われる場面
ソケットレンチが使われるのは、
● エンジン周り
● 乗用車/大型車
● 大型機械/建設機械/船舶
などの整備などが多いです。
他にも、自転車周りの整備や家具の組立など身近な場面でも広く使われています。

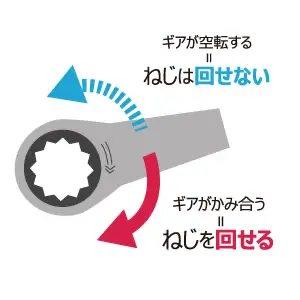

ラチェット機構とは?
ラチェット機構とは、「切込とツメなどを使って一方向のみの回転しか伝えない機構」のことです。
画像引用元:LESSON7 ラチェットめがねレンチ類|KTC 工具の基礎知識|KTCツールオフィシャルサイト
身近な例では自転車もラチェット機構の仕組みを利用しています。
前に向かってペダルを漕ぐとギアが噛み合うことでタイヤが回って前進しますが、後ろに濃いでもギアは噛み合わず空転するためタイヤは周りません。
ラチェットハンドルもこの仕組みを利用しているため、ハンドルを回転させなくとも往復の力だけでもナットやボルトを締められるのです。
ソケットレンチとボックスレンチの違い
ボックスレンチは、ソケットレンチとは違ってハンドルとソケットが一体になっているレンチのこと指します。
ハンドルとソケットが繋がって一体型になっているため、ソケットレンチよりも強度が高いのが特徴です。
ボックスレンチは大きなトルクが必要となる作業などに用いられます。
ソケットレンチの使い方
ソケットレンチの正しい使い方について詳しく見ていきましょう。
必要な道具をそろえる
まずは、
・ソケット
・ハンドル
・アタッチメント
・ナットまたはボルト
など必要な道具を揃えましょう。
ソケットとナットのサイズが合っているかよくご確認ください。
ソケットとハンドルを取り付ける
ソケットとハンドルを取り付けます。
ラチェットハンドルを使用する場合は、この時レバーの向きが「締める」方向に切り替えられているかチェックしましょう。
ある程度ナットやボルトを手で締める
最初に手でナットやボルトをある程度締めましょう。
最初からソケットレンチを使ってもよいのですが、硬いと感じるまでは手で締めた方が作業がスムーズです。
ソケットレンチでしっかりとナットとボルトを締める
ソケットレンチをナットにしっかりと被せて締めていきます。
深くソケットを被せることで締め付けの力が働くのでしっかりと覆いましょう。
ソケットレンチでナット/ボルトを外す時
ソケットレンチを使ってナットやボルトを外す時も基本的には作業は同じです。
ナットやボルトに合ったサイズのソケットレンチで緩めていきます。
ラチェットハンドルを使う際は、レバーを緩める方向に切り替えましょう。
固い時は潤滑剤を使おう
ナットやボルトが硬くてソケットレンチが動かなかったり、中々緩まない時はねじ用の潤滑剤などを使うのもおすすめです。
少量垂らして10分程そのままにしてから、再度ソケットレンチで緩めましょう。
潤滑剤を使用する場合は、必ず作業後にきれいにふき取りましょう。
残ってしまうと次にナットやボルトを締める際に、締めすぎるなどきちんと作業できなくなる可能性があります。
現場市場おすすめのソケットレンチ10製品
ソケットレンチにおすすめのソケット10製品をご紹介していきます。

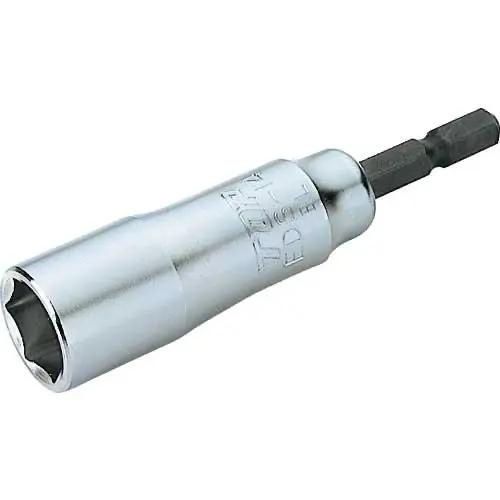

TOP 電動ドリル用インパクトソケット 14mm EDS-14C
商品名 | TOP 電動ドリル用インパクトソケット 14mm EDS-14C |
---|---|
メーカー | トップ工業(株) |
価格 | <%price_00675067%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 |
・建築・土木工事や足場の組み立て、解体作業に。 ・フックボルト、コーチねじなどに。 |
材質 | クロムモリブデン鋼 |
仕様 |
・対辺寸法:14 mm ・軸寸法:6.35 mm ・全長:88 mm ・適合ねじ:小形 M10、W5/16 ・ソケット内奥行:45mm ・18Vインパクト対応 |
商品ページはこちら

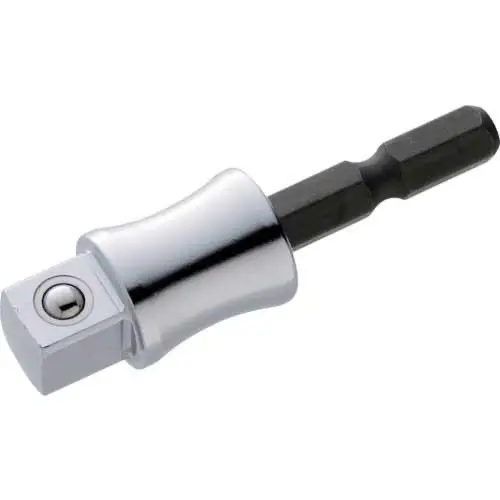

TOP 電動ドリル用ソケットアダプター 差込角9.5mm ESA-3D
商品名 | TOP 電動ドリル用ソケットアダプター 差込角9.5mm ESA-3D |
---|---|
メーカー | トップ工業(株) |
価格 | <%price_00675218%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 | 電動ドリルでのボルト・ナットの締め付け作業 |
材質 | クロムバナジウム鋼(Cr-V) |
仕様 |
・差込角:9.5 mm ・軸寸法:6.35 mm ・全長:57.0 mm ・18Vインパクト対応 |
商品ページはこちら

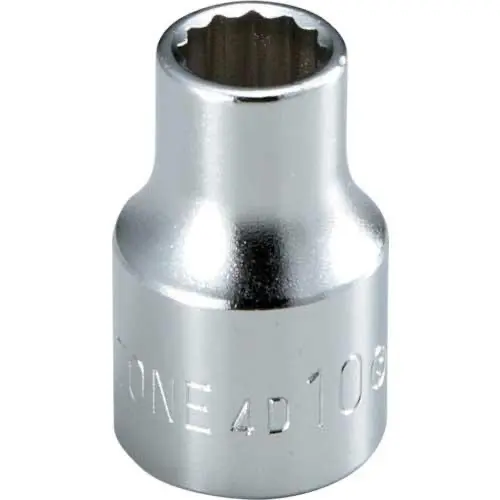

TONE ソケット(12角) 17mm 4D-17
商品名 | TONE ソケット(12角) 17mm 4D-17 |
---|---|
メーカー | TONE(株) |
価格 | <%price_00668165%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 |
・建築・土木工事や足場の組み立て、解体作業に。 ・フックボルト、コーチねじなどに。 |
材質 | 構造用鋼 |
仕様 |
・対辺寸法:17mm ・差込角:12.7 mm ・全長:37 mm ・対辺形状:12角 ・対辺:17mm |
商品ページはこちら
TONE ヘキサゴンソケット 8mm 4H-08
商品名 | TONE ヘキサゴンソケット 8mm 4H-08 |
---|---|
メーカー | TONE(株) |
価格 | <%price_00668279%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 |
・建築・土木工事や足場の組み立て、解体作業に。 ・フックボルト、コーチねじなどに。 |
材質 | 構造用鋼 |
仕様 |
・対辺寸法:8 mm ・対辺:8mm ・差込角:12.7 mm ・全長:59 mm ・ビット長さ:27 mm |
商品ページはこちら

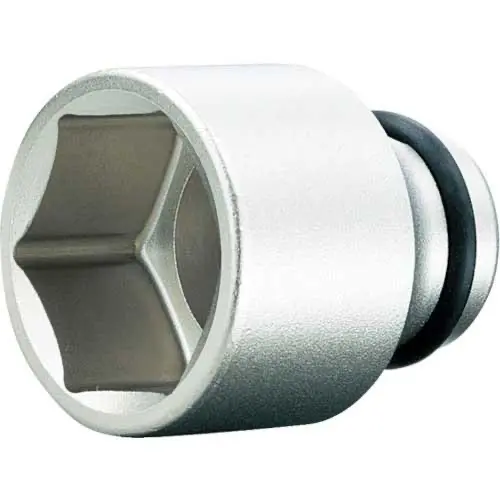

TONE インパクト用ソケット 24mm 4NV-24
商品名 | TONE インパクト用ソケット 24mm 4NV-24 |
---|---|
メーカー | TONE(株) |
価格 | <%price_00668385%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 | 無電解メッキのインパクト用ソケット |
材質 | 構造用鋼 |
仕様 |
・対辺寸法:24 mm ・対辺:24mm ・対辺形状:6角 ・軸寸法:12.7 mm ・全長:42 mm ・適合Oリング:RP20S ・適合ピン:P3020S |
商品ページはこちら

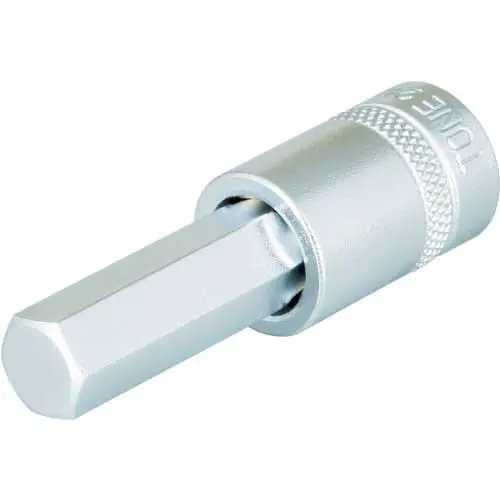

TONE インパクト用ロングヘキサゴンソケット 10mm 4AH-10L
商品名 | TONE インパクト用ロングヘキサゴンソケット 10mm 4AH-10L |
---|---|
メーカー | TONE(株) |
価格 | <%price_00668115%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 |
・インパクトレンチなどの仮締め専用 ・六角穴付きボルト・ねじの締付け、緩め作業用 |
材質 | 構造用鋼 |
仕様 |
・対辺寸法:10 mm ・差込角:12.7mm ・対辺:10 mm ・全長:150 mm ・適合ピン:PIN3522S(対辺5〜14mm)、PIN3525S(対辺17〜22mm) ・適合Oリング:RINGP22AS(対辺5〜14mm)、RINGP24S(対辺17〜22mm) |
商品ページはこちら

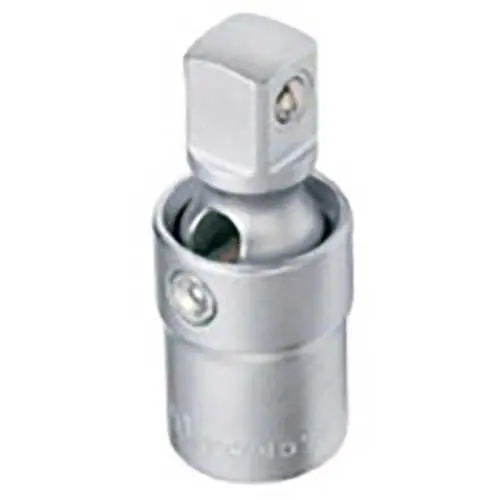

TONE ボールジョイント BJ40
商品名 | TONE ボールジョイント BJ40 |
---|---|
メーカー | TONE(株) |
価格 | <%price_00673052%> |
発送 | メーカー取寄(2〜3日後出荷) |
用途 | ・角度を付けた斜め作業などに |
材質 | 構造用鋼 |
仕様 |
・差込角:凹凸12.7 mm ・全長:60 mm |
商品ページはこちら

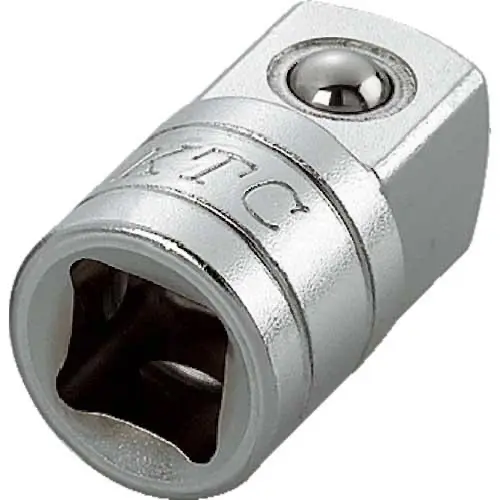

KTC 9.5sq.ソケットアダプタ BA34
商品名 | KTC 9.5sq.ソケットアダプタ BA34 |
---|---|
メーカー | 京都機械工具(株) |
価格 | <%price_00672696%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 |
・建築・土木工事や足場の組み立て、解体作業に。 ・フックボルト、コーチねじなどに。 |
材質 | 特殊工具鋼 |
仕様 |
・差込角凹:9.5 mm ・差込角凸:12.7 mm ・全長:29.5 mm |
商品ページはこちら

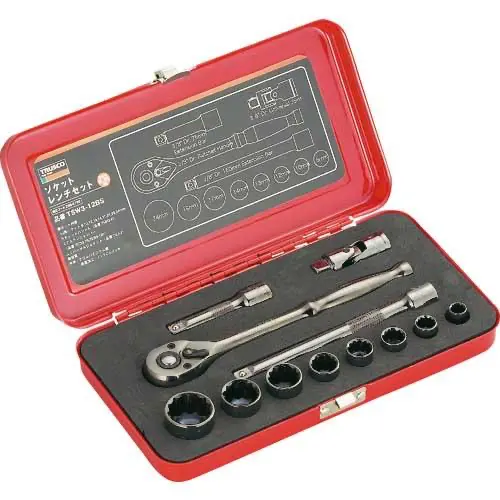

TRUSCO ソケットレンチセット 差込角9.5mm 12S TSW3-12BS
商品名 | TRUSCO ソケットレンチセット 差込角9.5mm 12S TSW3-12BS |
---|---|
メーカー | トラスコ中山(株) |
価格 | <%price_00684933%> |
発送 | メーカー取寄(2〜3日後出荷) |
用途 | ・自動車整備、産業機械整備などに |
材質 | クロムバナジウム鋼 |
仕様 |
・差込角(mm):9.5 ・ソケット内容:12角:8mm、10mm、12mm、13mm、14mm、17mm、19mm、24 mm ・ハンドル内容:ラチェットハンドル(TRH3-B)、エクステンションバー(TEB3-75、TEB3-150)、ユニバーサルジョイント(TUJ3) |
商品ページはこちら

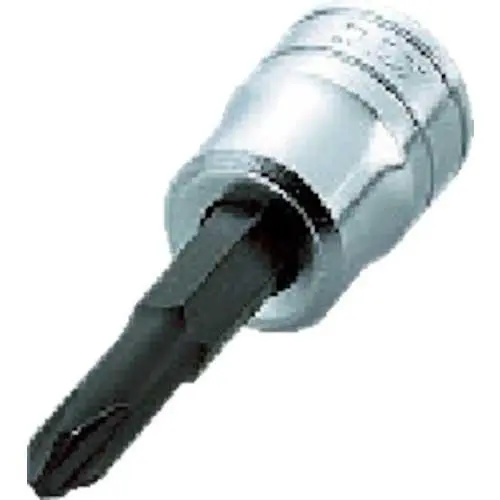

KTC 9.5sq.クロスビットソケットNo.3 BT3-3P
商品名 | KTC 9.5sq.クロスビットソケットNo.3 BT3-3P |
---|---|
メーカー | 京都機械工具(株) |
価格 | <%price_00673635%> |
発送 | オレンジ特急便(1〜2日後出荷) |
用途 | ・プラスのネジやビス留めに |
材質 | 特殊工具鋼 |
仕様 |
・刃先:[[+]]No.3 ・差込角(mm):9.5 ・全長(mm):71 |
商品ページはこちら
まとめ
ソケットレンチは整備や組立などで様々な分野で用いられる工具です。
ソケットとハンドルを組み合わせることで、広い作業に対応できるため、現場での作業用や仕事に使う機械の整備用にあると大変便利です。
今回は、ベーシックな六角ソケット以外にも様々な形状のソケット、あらゆる作業に対応できるセットなどをご紹介いたしました。
